Review: ASRock B650E PG Riptide WiFi

Moederbord

86%
Prima middenklasse

In het kort

De ASRock B650E PG Riptide WiFi is het bewijs dat B650E competitief is aan lager geprijsde X670E-moederborden. Nét wat minder connectiviteit voor nét wat minder geld.

  • Eindoordeel
Asrock B650E PG Riptide WiFi
€ 299,00

Wil je meer weten over onze samenwerking met Megekko? Check dan ons reviewbeleid.

Review: ASRock B650E PG Riptide WiFi

Links; Navigatie;

Inleiding

De ASRock B650E PG Riptide WiFi is het eerste B650E-moederbord dat hier verschenen is op kantoor. In de basis levert het B650E-platform een vergelijkbare dosis aan PCIe 5.0-connectiviteit als het X670E-platform. Met één Promontory 21-chip minder moet het B650E-platform genoegen nemen met minder connectiviteitsmogelijkheden vanuit de chipset.

De B650E PG Riptide WiFi beoogt met zijn blauwe getijdestroom uiterlijk fris. De basiseigenschappen van dit moederbord doen veel denken aan de onlangs geteste ASRock X670E Pro RS, dan wel met minder connectiviteitsmogelijkheden. Het moederbord maakt ook gebruik van een 14+2+1 VRM-configuratie als het om powerfasedesign gaat, evenals de Realtek ALC897 audio-chip en de MediaTek MT7922A22M M.2-chip voor Wi-Fi en Bluetooth. Meer eigenschappen deel ik in het opvolgende hoofdstuk de specificaties.

De ASRock B650E PG Riptide WiFi is verkrijgbaar bij onze webshoppartner Megekko. Bovenaan de review vind je de actuele webshopprijs.

Specificaties

Hieronder treffen we de specificaties aan;

In de basis moet het B650E-platform het dus met minder connectiviteitsmogelijkheden doen vanuit de chipset. De B650E PG Riptide WiFi heeft drie M.2-sloten, waarvan één PCIe 5.0 x4 (Gen5), één PCIe 4.0 x4 (Gen4) en één PCIe 3.0 x4 (Gen3). De balans op het B650E-platform leunt dus meer op een combinatie van verschillende PCIe-generaties. Ten opzichte van de ASRock X670E Pro RS heeft de B650E PG Riptide WiFi één M.2-slot minder en één M.2-slot die langzamer is onder PCIe 3.0 x4 (Gen3).

Aan USB-connectiviteit op het moederbord I/O zijn er zes USB 2.0 poorten, twee USB 3.2 Gen1 poorten en twee USB 3.2 Gen2 poorten waarvan één USB Type-C. Met de interne USB-headers kan je dit uitbreiden met nog eens drie USB 2.0 poorten, twee USB 3.2 Gen1 poorten en één snellere USB 3.2 Gen 2×2 Type-C poort. De totale mix van fysieke poorten en headers brengt het totaal op zestien USB-poorten.

Wi-Fi 6E komt in de vorm van een MediaTek MT7922A22M M.2-chip. Wederom maakt ASRock op dit moederbord net als de ASRock X670E Pro RS gebruik van een ietwat oudere Realtek audiochip; de ALC897. Doorgaans een goede audio-chip voor hedendaags gebruik. Verder heeft het moederbord een 2,5Gbps-ethernetpoort en een directe HDMI 2.1 poort voor gebruik van de interne GPU op Ryzen 7000.

Chipset ontwikkelingen

Het B650E en B650-platform zijn de betaalbaardere chipsetopties versus de reeds gelanceerde X670E en X670-moederborden. Zowel B650E als B650 vallen daarmee in het middensegment, waar X670E en X670 zich typeren als hoogsegment.

PCIe-lanes en Promontory 21

Op B650E en B650 wordt een enkele Promontory 21-chip toegepast. Waar er op het X670E en X670-platform een dubbele Promontory 21-chip in serie zijn aangebracht; beter bekend als daisy-chained. In serie hebben de Promontory 21-chips (PROM21_1) en (PROM21_2) twaalf PCIe 4.0-lanes en acht PCIe 3.0-lanes tot hun beschikking. Aanvullend heeft iedere chip zes USB 3.2 Gen 2 (10 Gbps) aansluitingen. Met één Promontory 21-chip op B650E en B650 zijn er zes USB 3.2 Gen 2 (10 Gbps) aansluitingen beschikbaar. Ook zijn de bovenstaande PCIe-lanes voor zowel 4.0 als 3.0-lanes gehalveerd.

Belangrijk om te weten is dat het B650E-chipset vergelijkbare ondersteuning biedt aan PCIe 5.0-lanes als het X670E-platform. Met één Promontory 21-chip heb je minder PCIe 4.0 en 3.0-lanes en minder USB/SATA-poorten tot je beschikking vanuit de chipset. B650E is een middensegment keuze met minder connectiviteitsmogelijkheden versus X670E. In veel gevallen zullen de X670E-moederborden in de basis wat extremer uitgevoerd worden als het om VRM-huishouden gaat, ofwel het powerfasedesign, uiteraard voel je dit dan ook in de portemonnee.

Op het B650-chipset schrijf je PCIe 5.0 bijna volledig af, er is namelijk optionele ondersteuning voor één PCIe 5.0 (Gen5) M.2 SSD. Met nadruk op optioneel; fabrikanten zijn hier vrij om dit zelf te bepalen. Veel B650-moederborden zullen een mix van PCIe 4.0 en 3.0 zijn, iets wat de prijs aanzienlijk zal drukken. Het B650-platform is voorlopig het meest betaalbare chipset van de vier. Je krijgt voor een schappelijkere prijs alsnog toegang tot het nieuwe Ryzen 7000 platform evenals DDR5-ondersteuning. De balans tussen een B650 met één PCIe 5.0-slot en zonder zal wederom een verhaal zijn voor de portemonnee.

Van PGA naar LGA

AMD neemt met de komst van deze nieuwe generatie afscheid van zijn PGA (Pin Grid Array) lay-out. De fysieke pins op de processor worden vervangen voor LGA (Land Grid Array), waarvan de pins in de socket van het moederbord zitten. Hiermee is het AM5-platform c.q. socket LGA1718 geboren. LGA1718 is compatibel met AM4-koelers en biedt verhoogde stroomlevering aan de processor tot 230 Watt.

Showcase

De B650E PG Riptide WiFi komt met getijdestroom op de verpakking binnen stromen. Op de voorzijde maakt ASRock goed kenbaar dat er PCIe 5.0-ondersteuning is. Het moederbord zelf is netjes ingepakt. De accessoires bestaan uit een gebruikershandleiding, twee losse Wi-Fi antennes, twee zwarte SATA-kabels een GPU-holders, schroefjes voor het vastzetten van M.2 SSD’s, twee ASRock-velcro straps en een opvallende ASRock/Phantom keycap; nice!

Jonah en ik waren allebei verrast om het uiterlijk. De zwart met blauwe samenstelling beoogt goed. In de basis is goed zichtbaar dat de ASRock B650E PG Riptide WiFi gebaseerd is op de ASRock X670E Pro RS – ook als het om plaatsing van interne headers en aansluitingen gaat. Zelfs de samenstelling van het I/O samen met de VRM-heatsink toont veel gelijkenissen. Wel heeft de X670E Pro RS een dikkere aluminium heatsink, hier zit dan ook een stukje onderscheid tussen X670E en B650E.

Onderaan het moederbord vinden we een viertal gouden Nichicon condensatoren, dit is ter hoogte van de Realtek ALC897. Over het volledige moederbord loopt er van links naar rechts een volledige “M.2 ARMOR” heatsink, hieronder kan je een PCIe 4.0 x4 (Gen4) en PCIe 3.0 x4 (Gen3) M.2 SSD plaatsen. Het bovenste M.2-slot betreft een PCIe 5.0 x4 (Gen5) M.2-slot, deze verschuilt zich onder de “BLAZING M.2” heatsink. De heatsink is dikker en vormt daarmee een groter koeloppervlak ten opzichte van de heatsink onderaan het moederbord. Het moederbord heeft een drietal PCIe-slot voor insteekkaarten, bestaande uit een PCIe 5.0 x16-slot, een PCIe 3.0 x16-slot en een PCIe 4.0 x1-slot. Het bovenste PCIe-slot betreft de PCIe 5.0 x16 variant, deze zit direct onder de PCI 5.0 x4 (Gen5) M.2 SSD positie.

De onderzijde bestaat uit een verzameling aan connectoren, bestaande uit een 4-pin RGB-header, een 3-pin ARGB-header, drie 4-pin fan headers, twee USB 2.0 headers, een clear-CMOS switcher en aansluitingen voor de algemene interne headers voor het front I/O van je behuizing. De aanwezige MediaTek MT7922A22M M.2-chip is overigens goed zichtbaar voor het blote oog tussen de PCIe-sloten. Deze kan eenvoudig vervangen worden voor een andere M.2-chip; handig!

Op de rechterzijde van het moederbord zitten twee SATA-aansluitingen, een USB 3.2 Gen 2×2 header, een USB 3.2 Gen1 header, de 24-pin ATX-connector, twee 3-pin ARGB-headers en een 4-pin fan header. Deze 4-pin fan header kan gebruikt worden als header voor de extra fan afkomstig van de CPU-koeler, uiteraard is deze ook inzetbaar voor een AIO-pomp.

Ter hoogte van de socket komen we nog één 4-pin fan header tegen. Rondom de socket zit een aluminium deftige VRM-heatsink met daaronder een 14+2+1 VRM-configuratie c.q. powerfasedesign. De veertien VRM’s zijn bedoeld voor het overklokken van de CPU/Vcore, twee voor de SoC die de FCLK (Infinity Fabric) en MCLK (Memory Frequency) aanspreken en de laatste VRM is voor het overklokken van de VDD_Misc, ofwel Core Complex (CCX) specifiek overklokken. De VRM’s/MOSFETS hebben een rating van 60A per stuk. Het powerfasedesign benoemde ik in de ASRock X670E Pro RS als een prima basis, echter niet zo hoogwaardig als sommige duurdere X670E-moederborden. Houd in je gedachten vast dat X670E het high-end segment is. Op een B650E-moederbord als de B650E PG Riptide WiFi kan ik dit beter loslaten – wederom gaat voor alles op, ongeacht X670E of B650E; alles heeft een prijs.

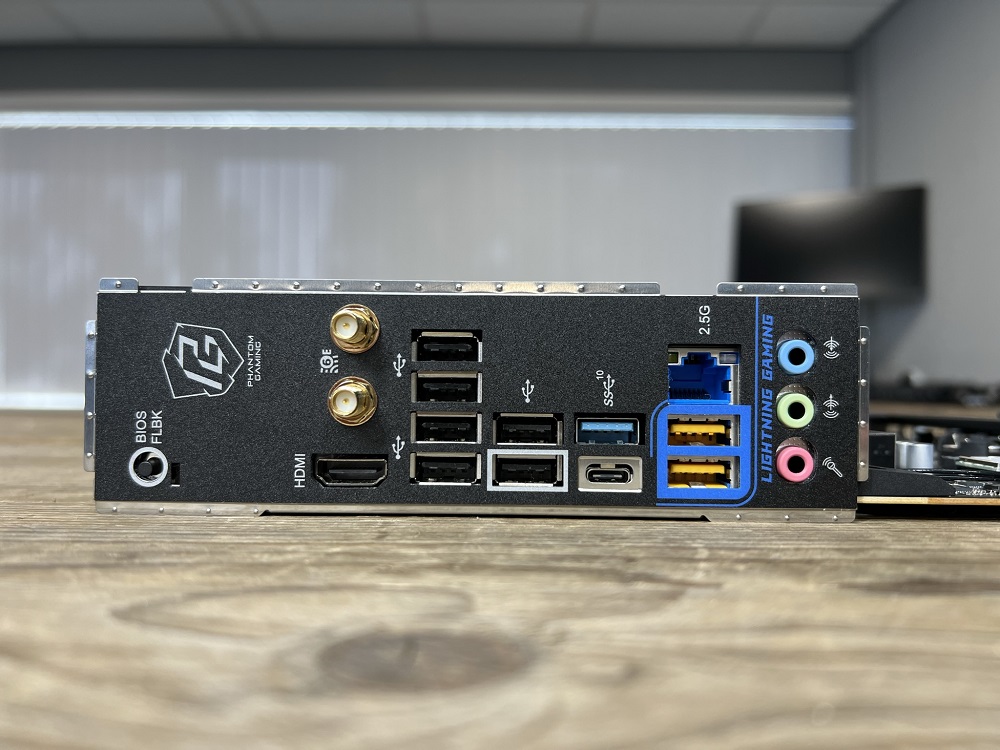

Het moederbord I/O bestaat uit een BIOS Flashback-knop, een HDMI 2.1-poort, zes USB 2.0 poorten, twee USB 3.2 Gen1 poorten, twee USB 3.2 Gen2 poorten waarvan één Type-C, een 2,5Gbps-ethernetpoort (Killer), twee SMA-aansluitingen voor de meegeleverde antenne (Wi-Fi 6E en Bluetooth 5.2) en drie audiojacks. De ASRock X670E Pro RS heeft in tegenstelling een DisplayPort 1.4, meer USB poorten met hogere snelheden en een optische audio ingang.

BIOS

De BIOS van de ASRock B650E PG Riptide WiFi is basaal. Wederom zie je dat er in het hoger gesegmenteerde (high-end) segment een uitgebreidere BIOS beschikbaar is bij ASRock. In de basis werkt de BIOS stabiel. Het basisscherm bestaat uit algemene systeeminformatie.

In het OC Tweaker-menu kan je zaken zoals Vcore, DRAM voltage en SoC voltage tweaken. Voor DRAM zijn er aparte configuratie pagina’s beschikbaar. Het Advanced-menu bestaat uit algemene moederbordinstellingen, zoals configuraties voor USB, PCIe en opslagapparatuur.

Het Tool-menu bestaat uit het beheren van de RGB-verlichting, een SSD fragmenteer programma en schoonmaakprogramma voor NVME SSD’s. De Instant Flash optie is enkel beschikbaar wanneer DDR5-werkgeheugen niet overgeklokt is, hier valt AMD EXPO ook onder.

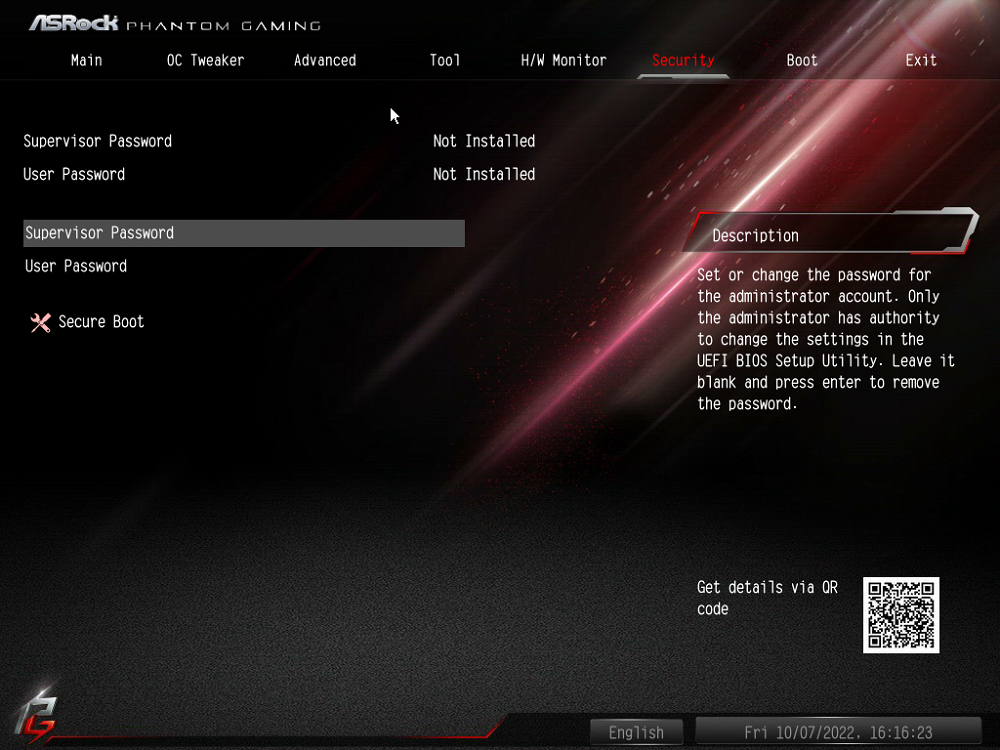

Het H/W-menu bestaat uit temperaturen en algemene systeemparameters. Het Security-menu biedt een extra beschermlaag voor toegang tot de BIOS. Afsluitend zijn er nog het Boot en Exit-menu. Waar zaken zoals bootvolgorde centraal staan. Het Exit-menu spreekt voor zich.

BIOS

Testomgeving
ProcessorAMD Ryzen 9 7950X
MoederbordenASRock B650E PG Riptide WiFi (1.03)
ASRock X670E Pro RS (1.07)
ASUS ROG Crosshair X670E Hero (0611)
ASUS ROG Strix X670E-E Gaming WiFi (0614)
ASUS TUF Gaming X670E-Plus Gaming WiFi (0614)
BIOSXMP/EXPO, enhancements en PBO ingeschakeld waar mogelijk
GeheugenKingston FURY Renegade DDR5 6400 MT/s CL32 (KF564C32RSK2-32)
VideokaartMSI GeForce RTX 3080 Ti Gaming X Trio 10G
Videodriver: 516.94
SSDSamsung 970 EVO Plus 500 GB
VoedingASUS ROG Thor 1200W Platinum
ProcessorkoelerNoctua NH-D15 chromax.black
BehuizingCooler Master Test Bench V1.0

Als eindnoot: dit is een moederbordreview. Hier kijken we specifiek naar productiviteit en synthetische resultaten. Diepgaandere resultaten aangaande processor, temperatuur en gameresultaten zijn bestemd voor onze processor- en videokaartreviews. Hoewel we bij nieuwe CPU-lanceringen c.q. architecturen veelal de reviews uitbreiden met een goede dosis aan gameresultaten.

Resultaten

Hieronder zijn resultaten te vinden van ASRock B650E PG Riptide i.c.m. de AMD Ryzen 9 7950X. Het doel is om in dit hoofdstuk een algemene indruk van prestaties te geven. Prestatieverschillen tussen moederborden zijn veelal marginaal en niet te herleiden in de praktijk, kortom: het verschil is niet significant. Belangrijker gespreksonderwerp bij moederborden zijn zaken zoals de prijs, features en algemene kenmerken.

Benchmarks, rendering en compiling

Conclusie

Zo rolt het eerste B650E-moederbord van de reviewplank af. Hoe verhoudt B650E zich ten opzichte van X670E? En weet de ASRock B650E PG Riptide WiFi te verassen? Je leest het in deze eindconclusie.

Laat ik in de basis beginnen met B650E versus X670E – dit op basis van ervaring met de ASRock X670E Pro RS en de in deze review besproken ASRock B650E PG Riptide WiFi. De potentie van B650E is in het middensegment positief te noemen. De B650 PG Riptide WiFi doet doorgaans veel van hetzelfde als de X670E Pro RS, echter is deze wel een stuk goedkoper. Het zit hem dan vooral in de mindere mate aan beschikbare aansluitingen in combinatie met wat minder USB-connectiviteit en PCIe-lanes vanuit de chipset.

Een B650E-moederbord zoals de B650E PG Riptide WiFi komt dan ook gunstig uit als het om prijssegment gaat, waarmee de “gunstig geprijsde” X670E-moederborden stevige competitie kunnen verwachten. Dat geldt in dit geval ook voor de ASRock X670E Pro RS. De B650E PG Riptide geeft je toegang tot Ryzen 7000, PCIe 5.0 x16 en PCIe 5.0 x4 (Gen5) voor een snellere M.2 SSD – zodra deze op de markt zijn. Daarmee stap je voor nét wat minder geld in op een relatief toekomstig bestendig AMD-platform.

Verder geniet je van WiFi 6E, een wat oudere maar doorgaans prima Realtek ALC897 audio-oplossing en een gedegen 14+2+1 VRM-configuratie. De VRM-configuratie verleent zich goed voor wat overklok-werk. Op het B650E-platform zullen doorgaans minder spannende VRM-configuratie te zien zijn dan op X670E, vooral als we naar het duurdere segment aan X670E-moederborden kijken. Hier zal je de meest exclusieve uitingen blijven zien.

De ASRock B650E PG Riptide WiFi is in zijn prijsklasse een interessant B650E-moederbord. Als zijnde B650E-moederbord zijn er standaard wat minder USB-connectiviteit en PCIe-lanes vanuit de chipset, wat zich vertaalt in minder USB-aansluitingen, minder M.2-sloten, minder SATA-poorten en beperktere verdeling van de aanwezige PCIe-lanes. Nochtans blijft er genoeg moois over met de aanwezige PCIe 5.0-lanes afkomstig van de CPU. De ASRock B650E PG Riptide WiFi valt prima te overwegen voor zijn lichtere prijs, in deze prijsklasse valt deze wellicht nog beter te overwegen dan de goedkopere X670E-moederborden.
