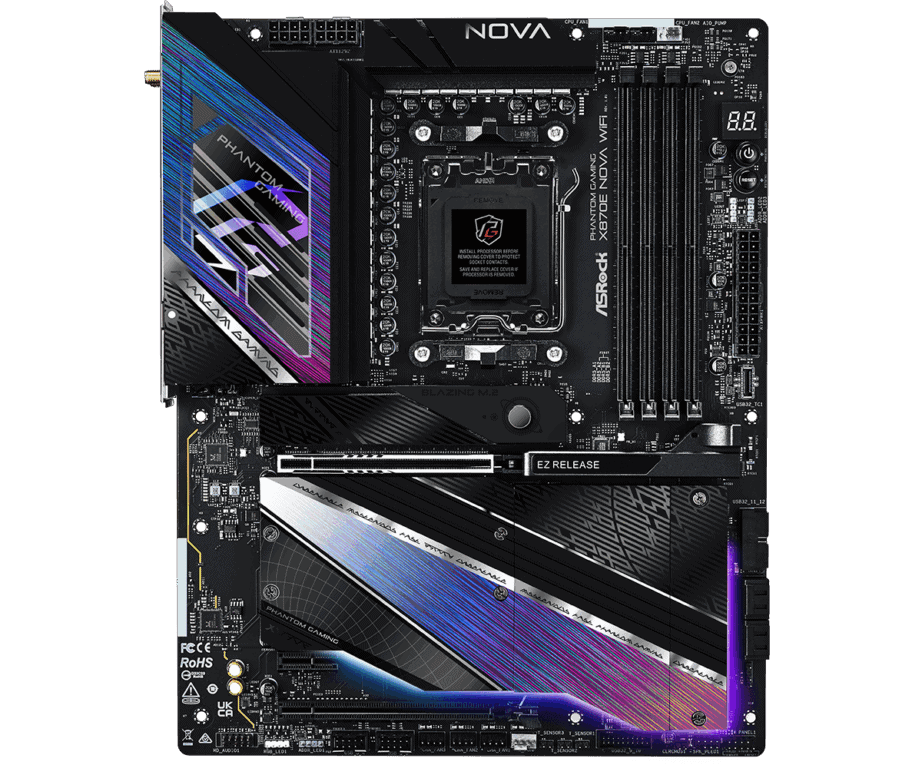

Review: ASRock Phantom Gaming X870E Nova WiFi
Links; Navigatie;Vandaag bekijken we de ASRock Phantom Gaming X870E Nova WiFi. ASRock doet al geruime tijd mee in de markt voor moederborden. Zo maken ze moederborden voor allerlei verschillende segmenten, van het voorzien van budgetmoederborden tot het voorzien van topmodellen zoals de Taichi-lijn. Ook in het servicesegment zijn ze niet vies van het maken van moederborden.
Binnen het Phantom Gaming-segment maakt ASRock onderscheid tussen de Nova en de Riptide. De Riptide-serie positioneert ASRock als het middensegment, terwijl Nova zich richt op diegenen die nét dat beetje extra uit hun moederbord willen halen. Een moederbord uit het middensegment met features van de high-end. Voor de prijs van € 360,- is de ASRock Phantom Gaming X870E Nova WiFi van jou.
Een overzicht van de specificaties:
ASRock Phantom Gaming X870E Nova WiFi | |
---|---|
Unique Feature | Superb Productivity - PCIe Gen5 (Graphics, M.2) - Dual Channel DDR5 - USB4 Type-C Ports (40 Gb/s) Rock-Solid Durability - Server-Grade Low-Loss PCB - 20+2+1 Power Phase, 110A SPS for VCore+SOC with Enlarged Heatsink Armor - Flexible Integrated I/O Shield - 20K Long-lasting Black Caps (high quality and conductive polymer capacitors) Ultrafast Gaming - 5G LAN, 802.11be Wi-Fi 7 Module - ASRock Lightning Gaming Ports EZ Update - BIOS Flashback Button - ASRock Auto Driver Installer |
CPU | - Supports AMD Socket AM5 Ryzen™ 9000, 8000 and 7000 Series Processors |
Chipset | - AMD X870E |
Memory | Dual Channel DDR5 Memory Technology - 4 x DDR5 DIMM Slots - Supports DDR5 ECC/non-ECC, un-buffered memory up to 8200+(OC)* - Max. capacity of system memory: 256GB - Supports Extreme Memory Profile (XMP) and EXTended Profiles for Overclocking (EXPO) memory modules |
BIOS | - 256Mb AMI UEFI Legal BIOS with GUI support |
Graphics | Integrated AMD RDNA™ graphics (Actual support may vary by CPU) - 1 x HDMI 2.1 TMDS/FRL 8G Compatible, supports HDR, HDCP 2.3 and max. resolution up to 4K 120Hz - 2 x USB4, support HDCP 2.3 and max. resolution up to 8K 30Hz |
Audio | - 7.1 CH HD Audio with Content Protection (Realtek ALC4082 Audio Codec) - Individual PCB Layers for R/L Audio Channel - Nahimic Audio |
LAN | - 5 Gigabit LAN 10/100/1000/2500/5000 Mb/s - Realtek RTL8126 |
Wireless LAN | - 802.11be 2x2 Wi-Fi 7 Module - Supports IEEE 802.11a/b/g/n/ac/ax/axe/be - Supports 2.4GHz/5GHz/6GHz* frequency band - Supports 160MHz channel bandwidth with 6GHz* frequency band - 1 antenna to support 2 (Transmit) x 2 (Receive) diversity technology - Supports Bluetooth 5.4 - Supports MU-MIMO |
Slots | CPU: - 1 x PCIe 5.0 x16 Slot (PCIE1), supports x16 mode* Chipset: - 1 x PCIe 3.0 x1 Slot (PCIE2), supports x1 mode* - 1 x PCIe 3.0 x16 Slot (PCIE3), supports x2 mode* - 1 x Vertical M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module |
Storage | CPU: - 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2280 PCIe Gen5x4 (128 Gb/s) mode* Chipset: - 1 x Hyper M.2 Socket (M2_2, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode* - 1 x Hyper M.2 Socket (M2_3, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode* - 1 x Hyper M.2 Socket (M2_4, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode* - 1 x M.2 Socket (M2_5, Key M), supports type 2280 SATA3 6.0 Gb/s & PCIe Gen3x2 (16 Gb/s) modes* - 2 x SATA3 6.0 Gb/s Connectors ASMedia ASM1061: - 2 x SATA3 6.0 Gb/s Connectors * M2_1 is the first priority for M.2 installation. M2_1 will run at Gen5x4 with 9000 and 7000 series processors and Gen4x4 with 8000 (Phoenix 1 and Phoenix 2) series processors. Supports NVMe SSD as boot disks If M2_5 is occupied, PCIE3 will be disabled. |
RAID | - Supports RAID 0 and RAID 1 for SATA storage devices - Supports RAID 0, RAID 1 and RAID 10 for M.2 NVMe storage devices |
USB | CPU: - 2 x USB4 Type-C (Rear) - 2 x USB 3.2 Gen2 Type-A (Rear (USB32_1 and USB32_7)) Chipset: - 1 x USB 3.2 Gen2x2 Type-C (Front) - 3 x USB 3.2 Gen2 Type-A (Rear (USB32_2 and USB32_56)) - 7 x USB 3.2 Gen1 Type-A (3 Rear, 4 Front) - 6 x USB 2.0 (2 Rear, 4 Front) * All USB ports support ESD Protection |
Connector | - 3 x Thermistor Cable Headers - 1 x Power LED and Speaker Header - 1 x RGB LED Header* - 3 x Addressable LED Headers** - 2 x CPU Fan Connector (4-pin) (Smart Fan Speed Control)*** - 3 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)*** - 1 x AIO Pump Fan Connector (4-pin) (Smart Fan Speed Control)*** - 1 x Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*** - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector) - 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector) - 1 x Front Panel Audio Connector (15μ Gold Audio Connector) - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) - 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) - 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s) - 1 x Dr. Debug with LED - 1 x Power Button with LED - 1 x Reset Button with LED * Supports in total up to 12V/3A, 36W LED Strip ** Support in total up to 5V/3A, 15W LED Strip *** CPU_FAN1 supports the fan power up to 1A (12W). CPU_FAN2, CHA_FAN1~3, AIO_PUMP and W_PUMP support the fan power up to 3A (36W). CPU_FAN2, CHA_FAN1~3, AIO_PUMP and W_PUMP can auto detect if 3-pin or 4-pin fan is in use. |

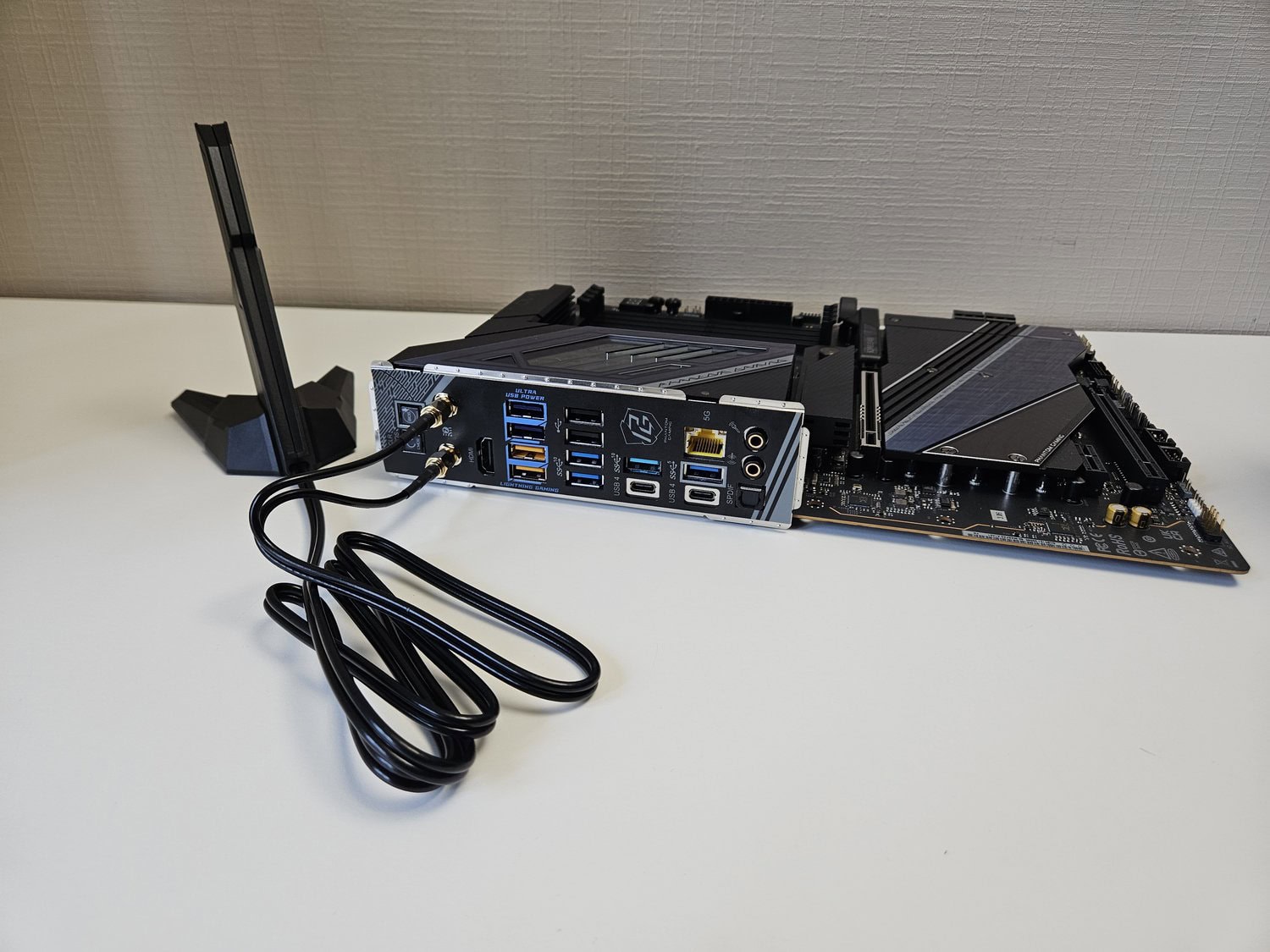

Rear Panel I/O | - 2 x Antenna Ports - 1 x HDMI Port - 1 x Optical SPDIF Out Port - 2 x USB4 Type-C Ports (40 Gb/s)* - 5 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (USB32_12 are Lightning Gaming Ports.) - 3 x USB 3.2 Gen1 Type-A Ports (USB32_34 supports Ultra USB Power.) - 2 x USB 2.0 Ports - 1 x RJ-45 LAN Port - 1 x Clear CMOS Button - 1 x BIOS Flashback Button - 1 x Line Out Jack (Gold Audio Jack) - 1 x Microphone Input Jack (Gold Audio Jack) * Supports USB PD 3.0 up to 5V@3A (15W) charging |
Software and UEFI | Software - ASRock Motherboard Utility (Phantom Gaming Tuning) - ASRock Phantom Gaming LAN Software - ASRock Polychrome SYNC* UEFI - ASRock EZ Mode - ASRock Full HD UEFI - ASRock Auto Driver Installer - ASRock Instant Flash *These utilities can be downloaded from ASRock Live Update & APP Shop. |

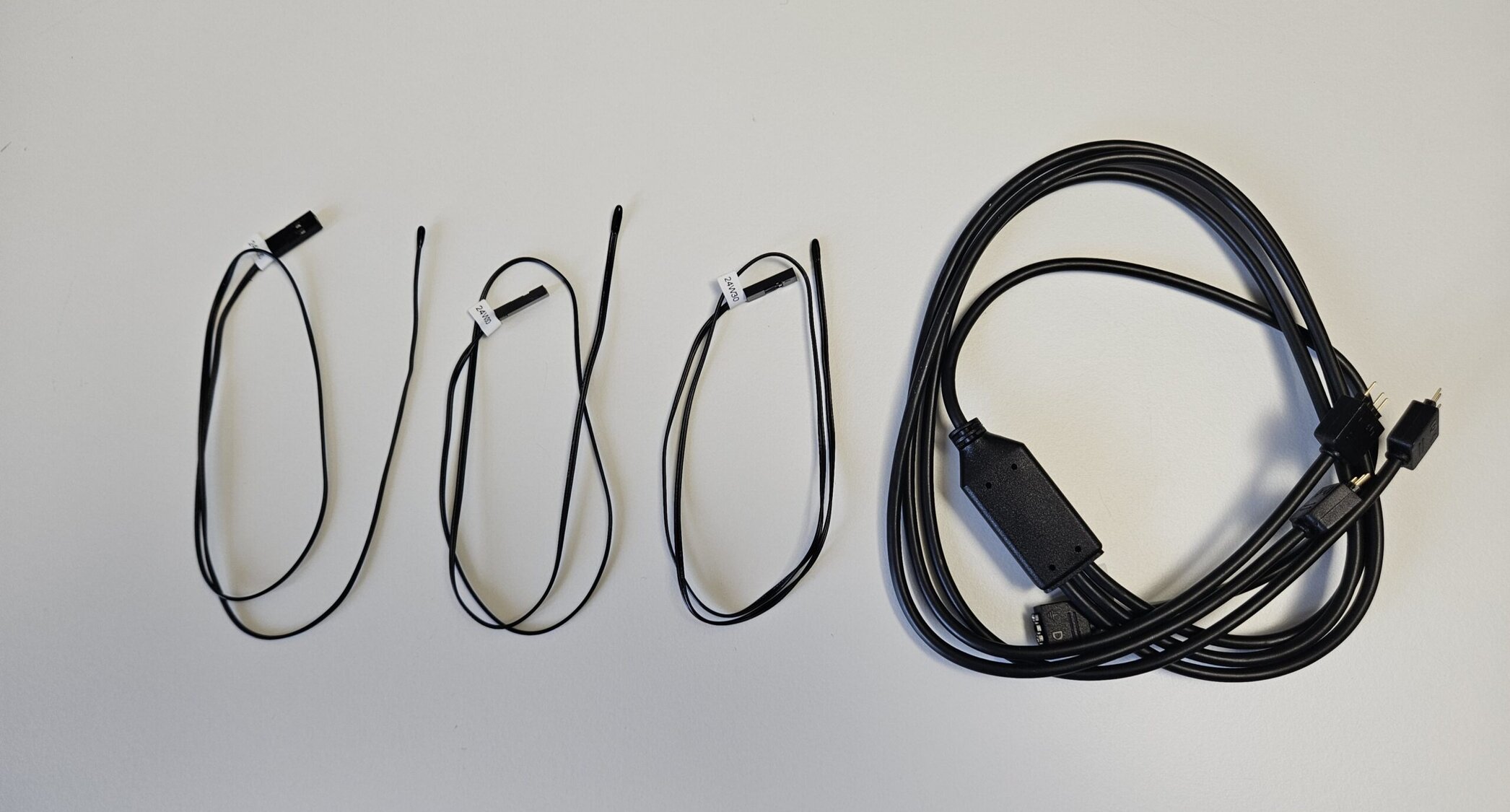

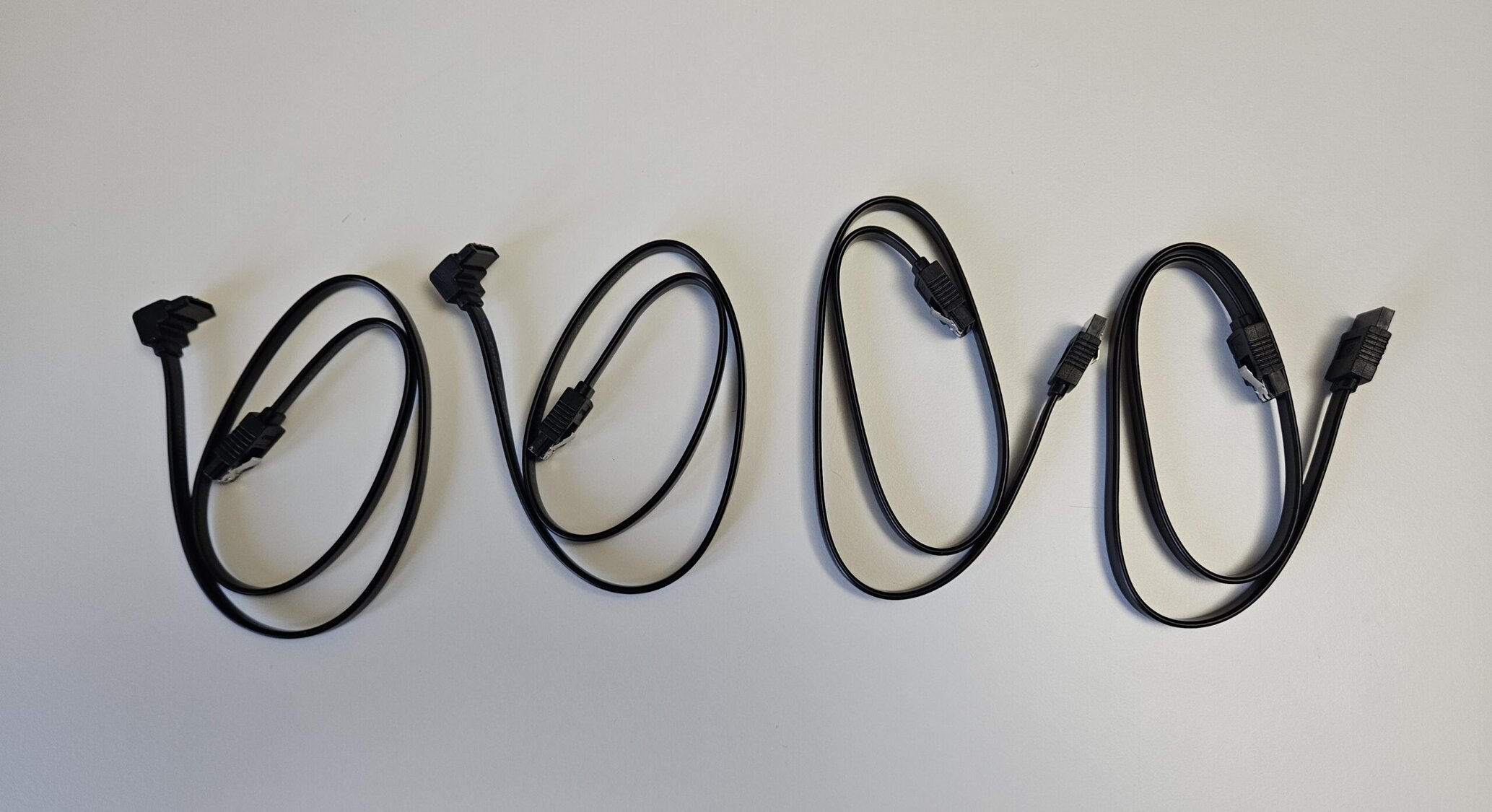

Accessories | - 4 x SATA Data Cables - 1 x ASRock WiFi 2.4/5/6 GHz Antenna - 1 x ARGB Splitter Cable - 3 x Thermistor Cables |
Form Factor | - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm - 8 Layer PCB - 2oz Copper PCB |
OS | - Microsoft® Windows® 10 64-bit / 11 64-bit |
Certifications | - FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required) |

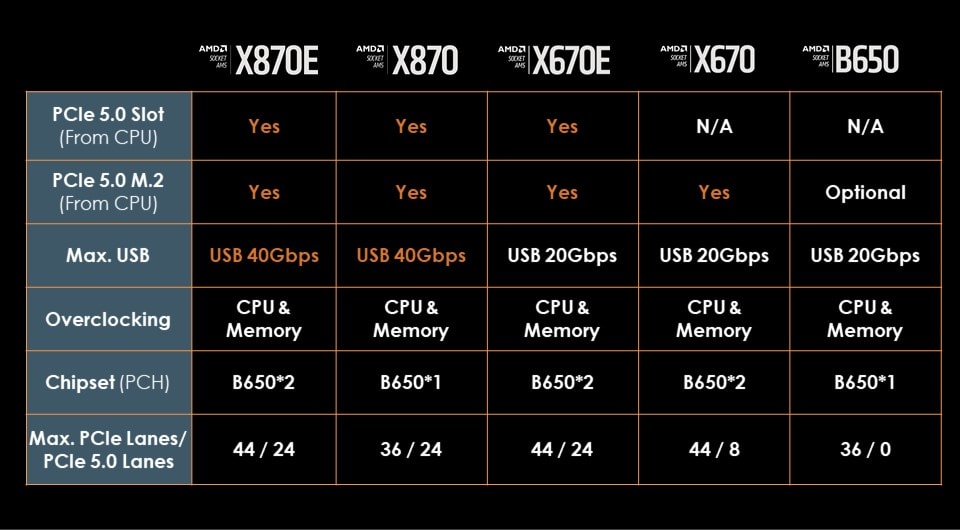

De nieuwe X870- en X870E-chipsets zijn beide gemaakt voor het AM5-platform en ondersteunen de nieuwste Ryzen 7000- en 9000-series-processors. Hoewel de chipsets veel overeenkomsten hebben, zoals standaardondersteuning voor PCIe 5.0 voor zowel de grafische kaart als voor M.2-opslag, is er op het gebied van connectiviteit en uitbreidingen een duidelijk verschil.
X870E, waarbij E staat voor Extreme, is de meer uitgebreide van de twee. Zo is het aanbod van aansluitingen bij deze chip veel groter. Het dubbele aantal USB- en SATA-poorten is bij X870E standaard. Onder andere 12 USB 10 Gbps-poorten (6 bij X870), 2 USB 20 Gbps-poorten (1 bij X870) en 8 SATA-poorten (4 bij X870) zijn standaard bij de X870E. Standaard ondersteunt X870 en X870E USB4. Echter, X870E maakt intern gebruik van twee Promontory 21- ofwel Prom21-chips die samenwerken in plaats van een enkele chip voor X870, en daarmee komt er ook meer beschikbaarheid.
Een ander belangrijk verschil is het aantal PCIe-lanes dat de chipset ter beschikking stelt. De X870E heeft er meer, waardoor je makkelijker extra uitbreidingskaarten, extra M.2-drives of andere controllers kunt aansluiten. Dit maakt de chipset bij uitstek geschikt voor veeleisende systemen.
De X870 is meer een uitgeklede versie, en hoewel het chipset op papier wel PCIe 5.0 ondersteunt, is het in feite het best te vergelijken met een B-seriechipset uit de vorige generatie — alleen dan mét USB4. Het is een uitstekende optie voor gebruikers die minder eisen stellen aan hun systeem en geen grote uitbreidingsbehoeften hebben.
Samenvattend, wie het maximale uit zijn systeem wil halen qua uitbreidbaarheid en connectiviteit is bij de X870E aan het juiste adres. Voor toepassingen waar wat minder aansluitingen nodig zijn, biedt de X870 voldoende mogelijkheden.
Verpakking
De verpakking van de ASRock Phantom Gaming X870E Nova WiFi is een combinatie van paars en zilver. De paarse kleur kennen we van het Phantom Gaming-segment, waar dit moederbord onderdeel van is. Hierdoor is het direct duidelijk dat we te maken hebben met een Phantom-gamingmoederbord, aangezien alle modellen in dit segment verpakt zijn in een paarse doos.
Op de voorzijde van de verpakking is de ASRock Phantom Gaming X870E Nova WiFi te zien in combinatie met de vermelding dat het een X870E-moederbord is. Één van de features is namelijk dat het beschikt over WiFi 7. Op de zijdes van de doos is de naam van het moederbord vermeld of het logo van Phantom Gaming.

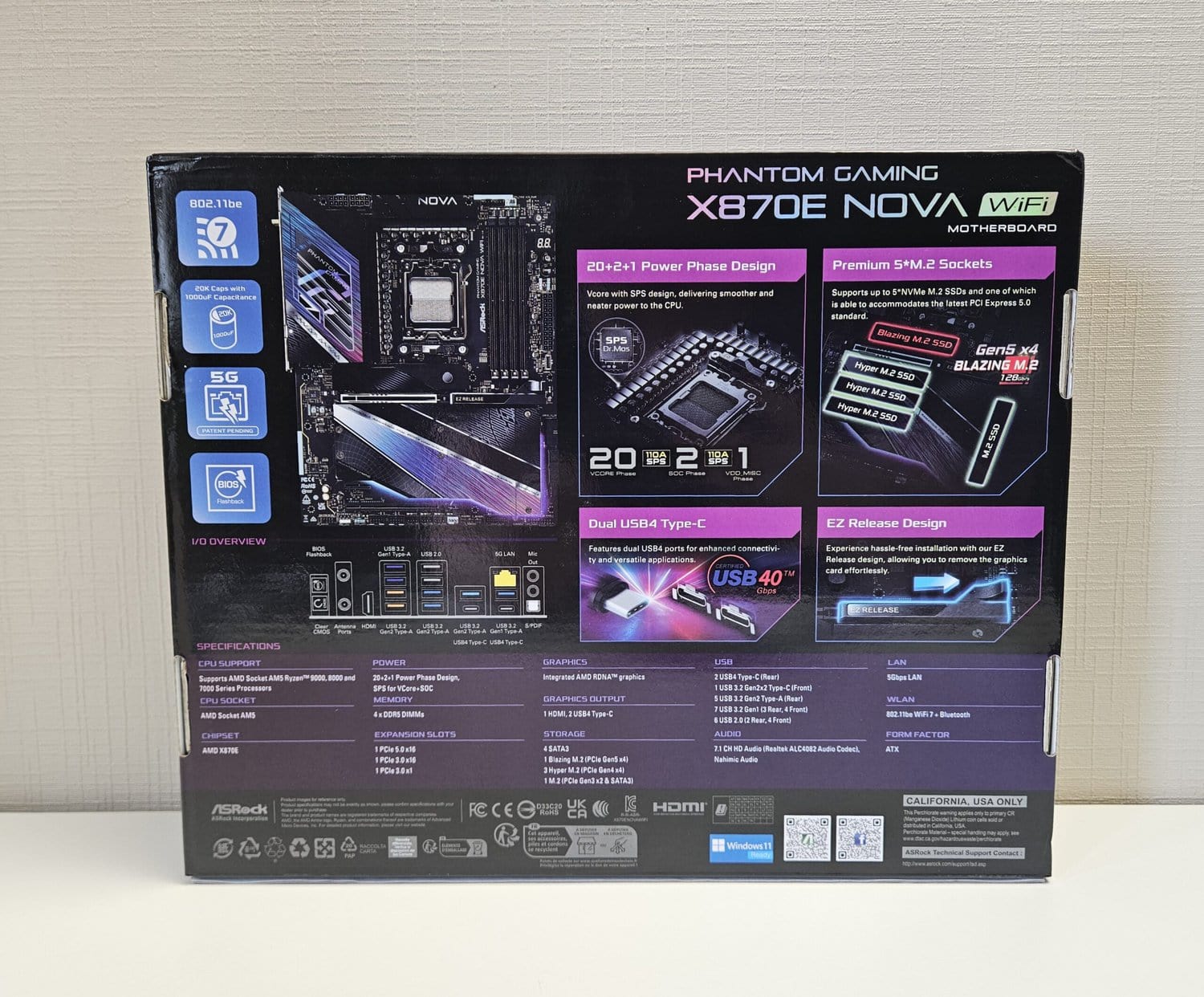

Op de achterzijde van de verpakking is een groot deel van de specificaties van het moederbord te vinden, evenals wat extra features. Zoals dat het moederbord beschikt over een 5Gbps-aansluiting. Of dat er ruimte is om maar liefst 5 NVMe-SSD’s aan te sluiten. Tevens is er een afbeelding te zien die de I/O toont die beschikbaar is op de achterzijde van het moederbord. Hierop is te zien dat het moederbord beschikt over twee USB4 Type-C-aansluitingen, welke een doorvoer hebben van 40 Gbps. De laatste feature die hierop afgebeeld staat, is de aanwezigheid van de EZ-release. Dit werkt erg eenvoudig voor het verwijderen van de videokaart uit het moederbord.

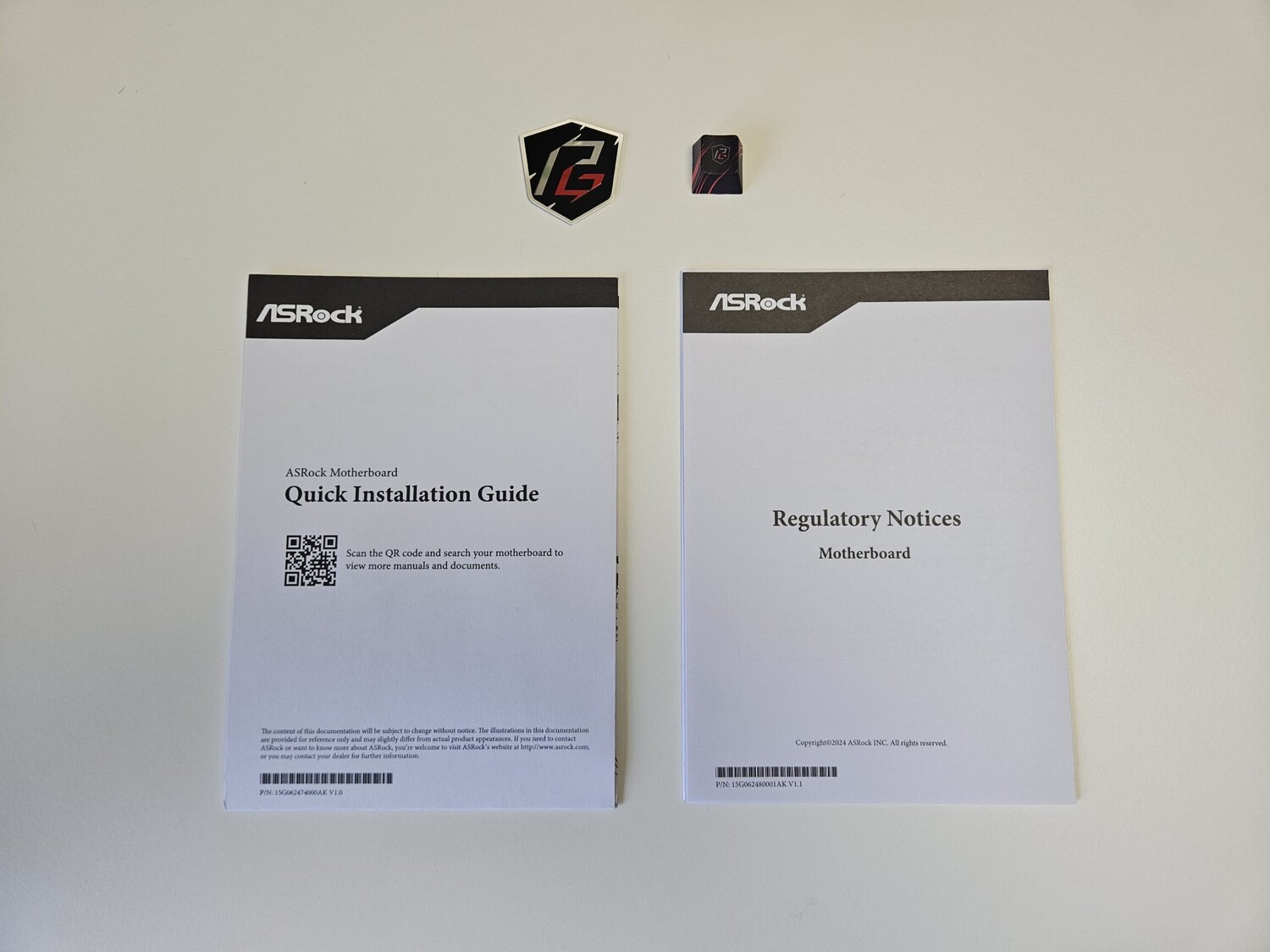

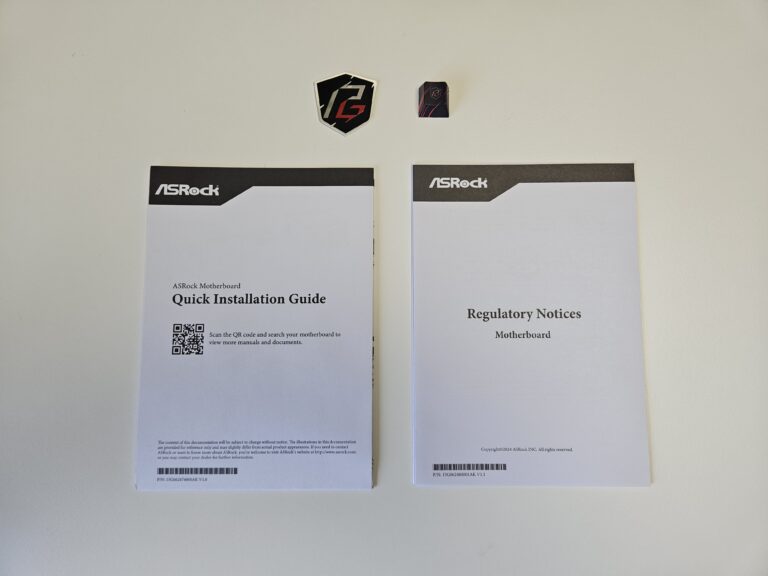

Inhoud verpakking

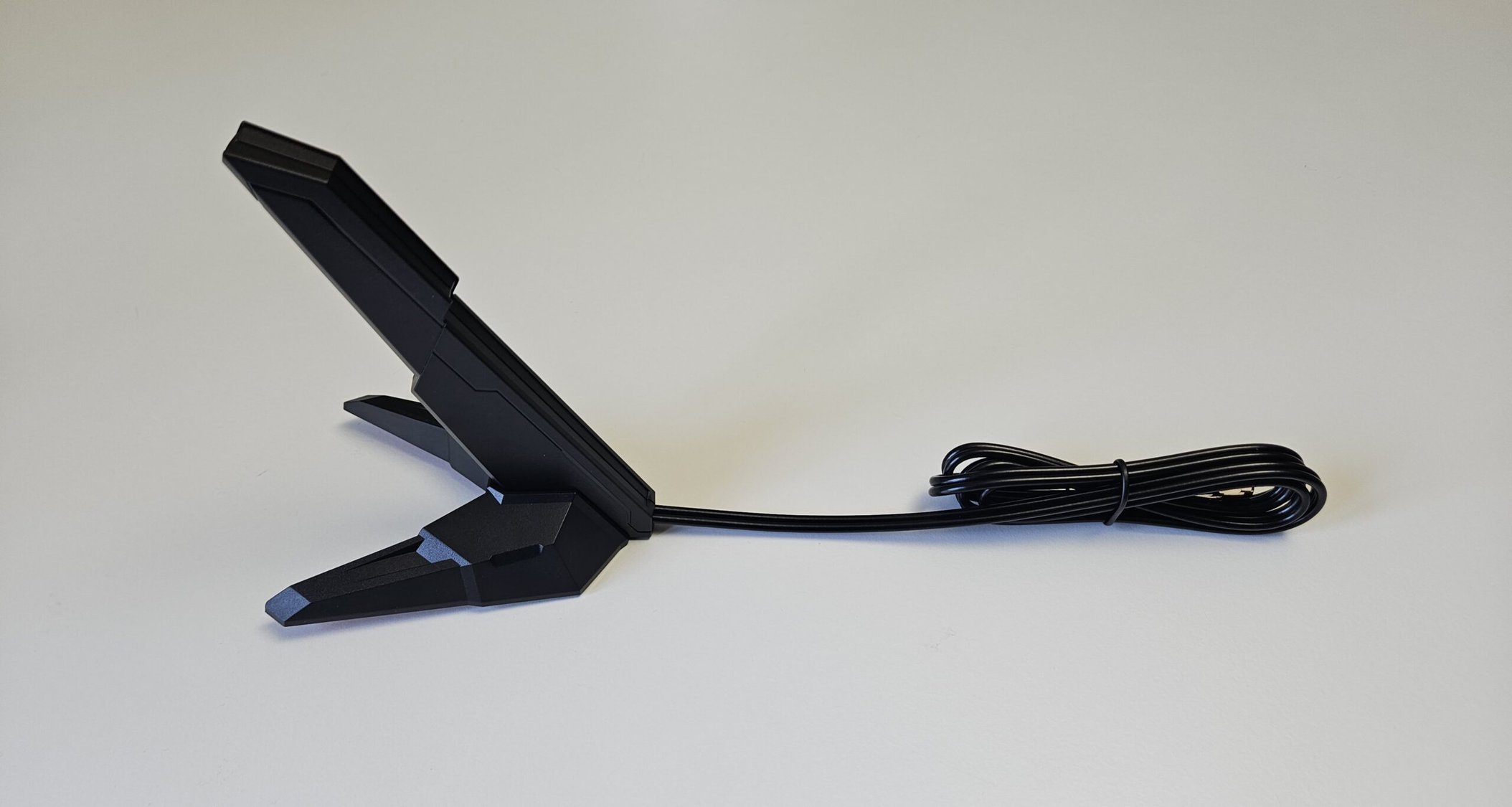

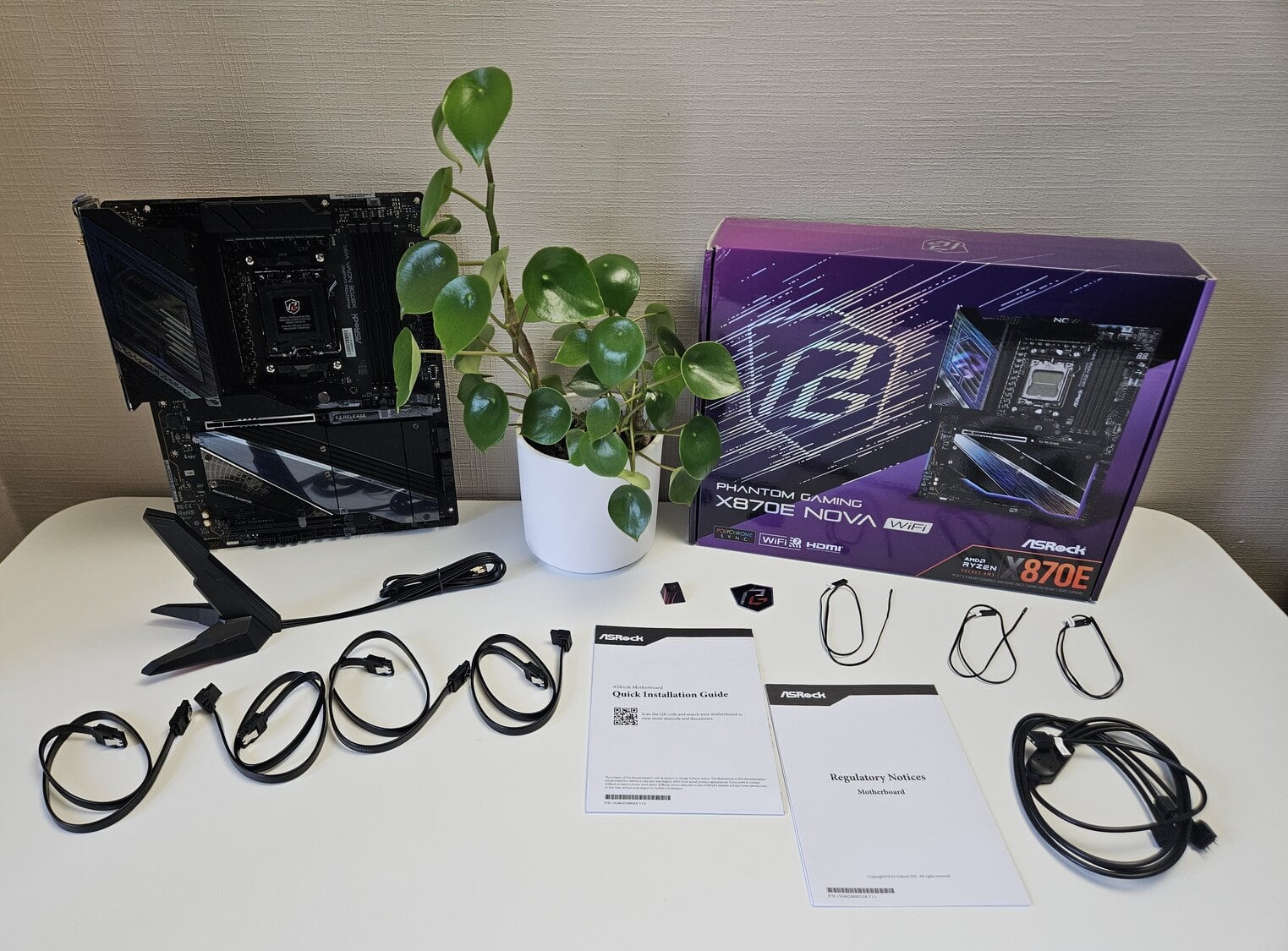

Wanneer we de verpakking openen, worden we eerst begroet aan de bovenzijde door het moederbord en aan de onderzijde door een compartiment waar de WiFi 7-antenne in zit. Door dit compartiment is het moederbord ook goed beschermd in de verpakking. Wanneer we het eruit halen, krijgen we mooi zicht op het moederbord in de verpakking.

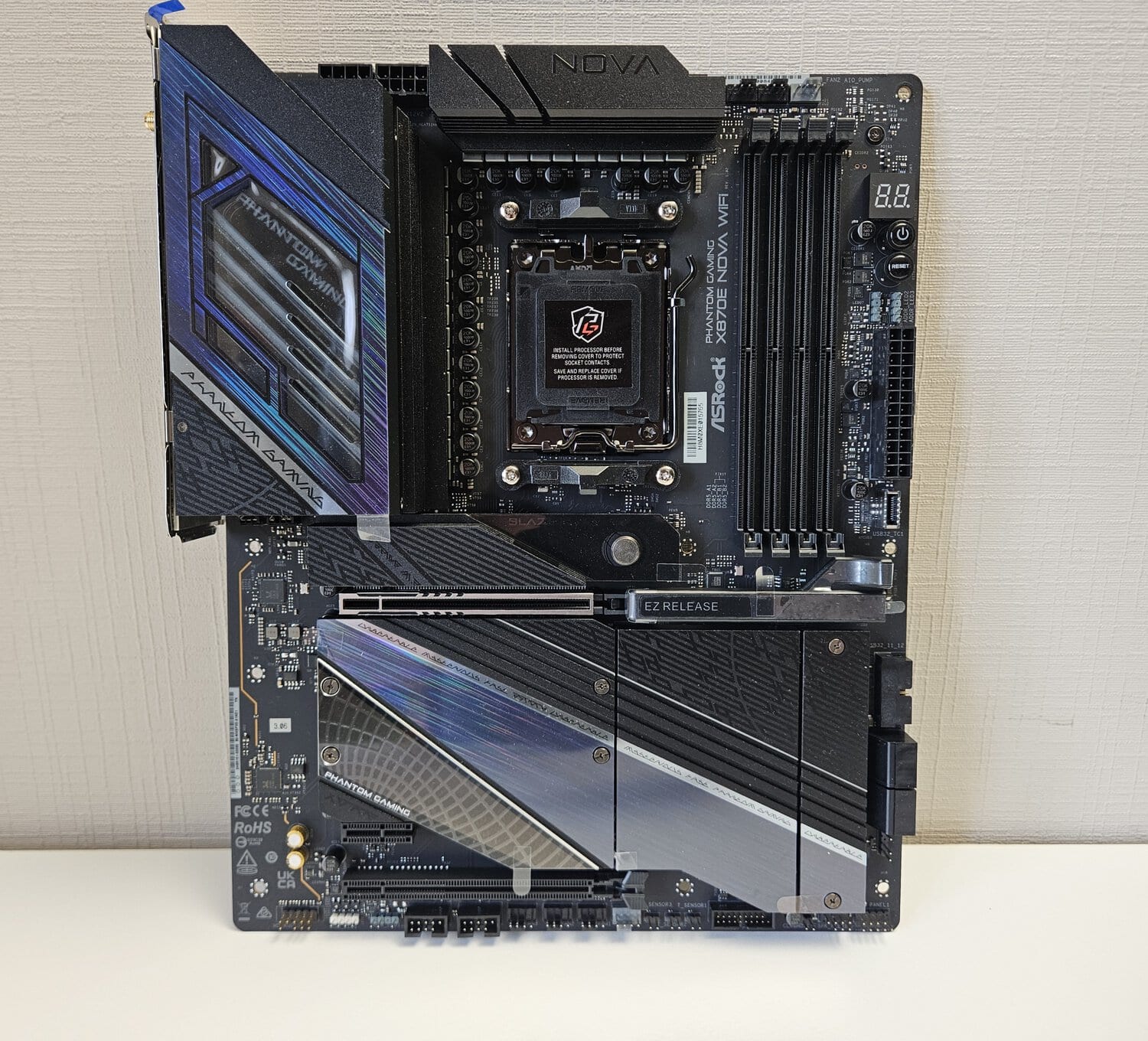

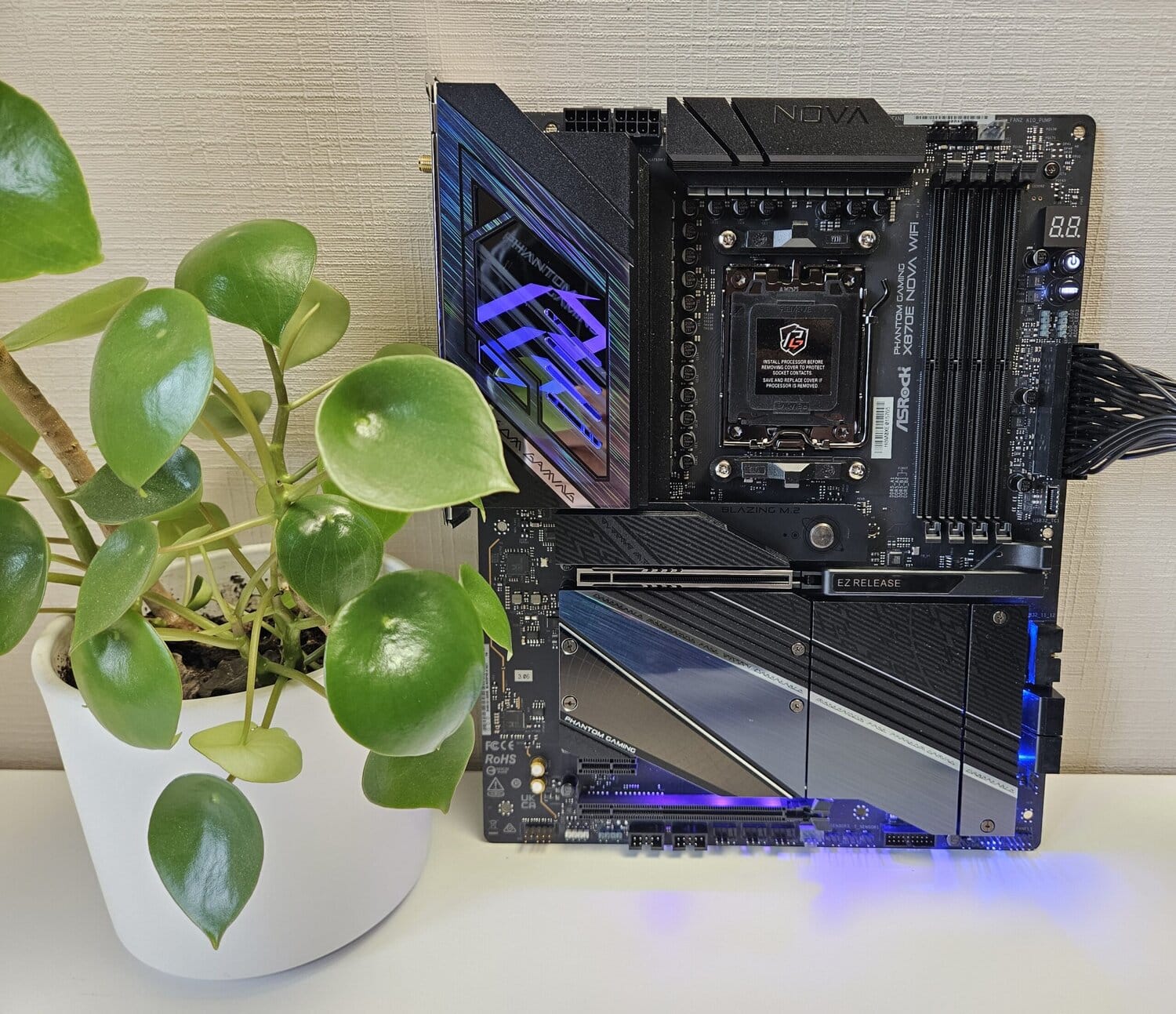

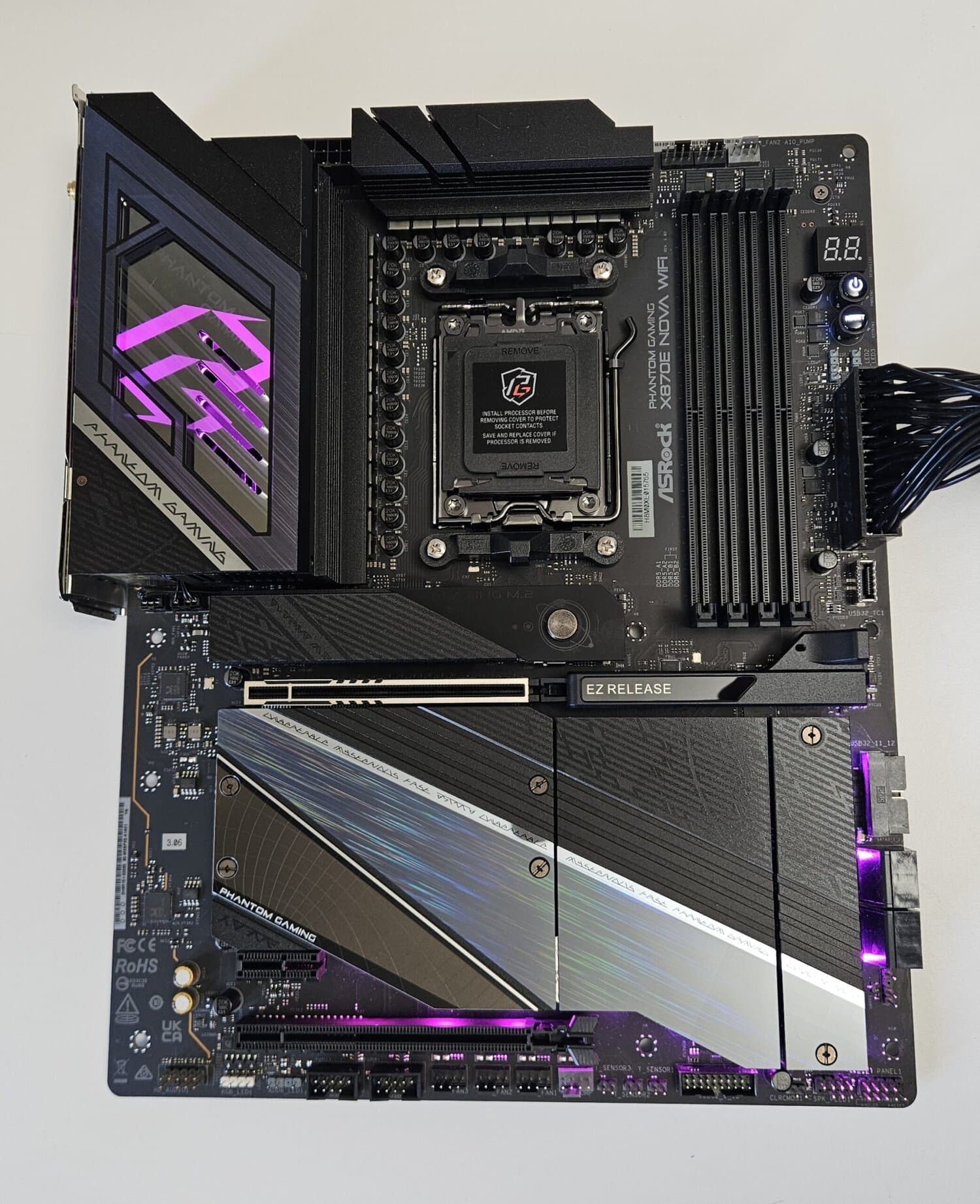

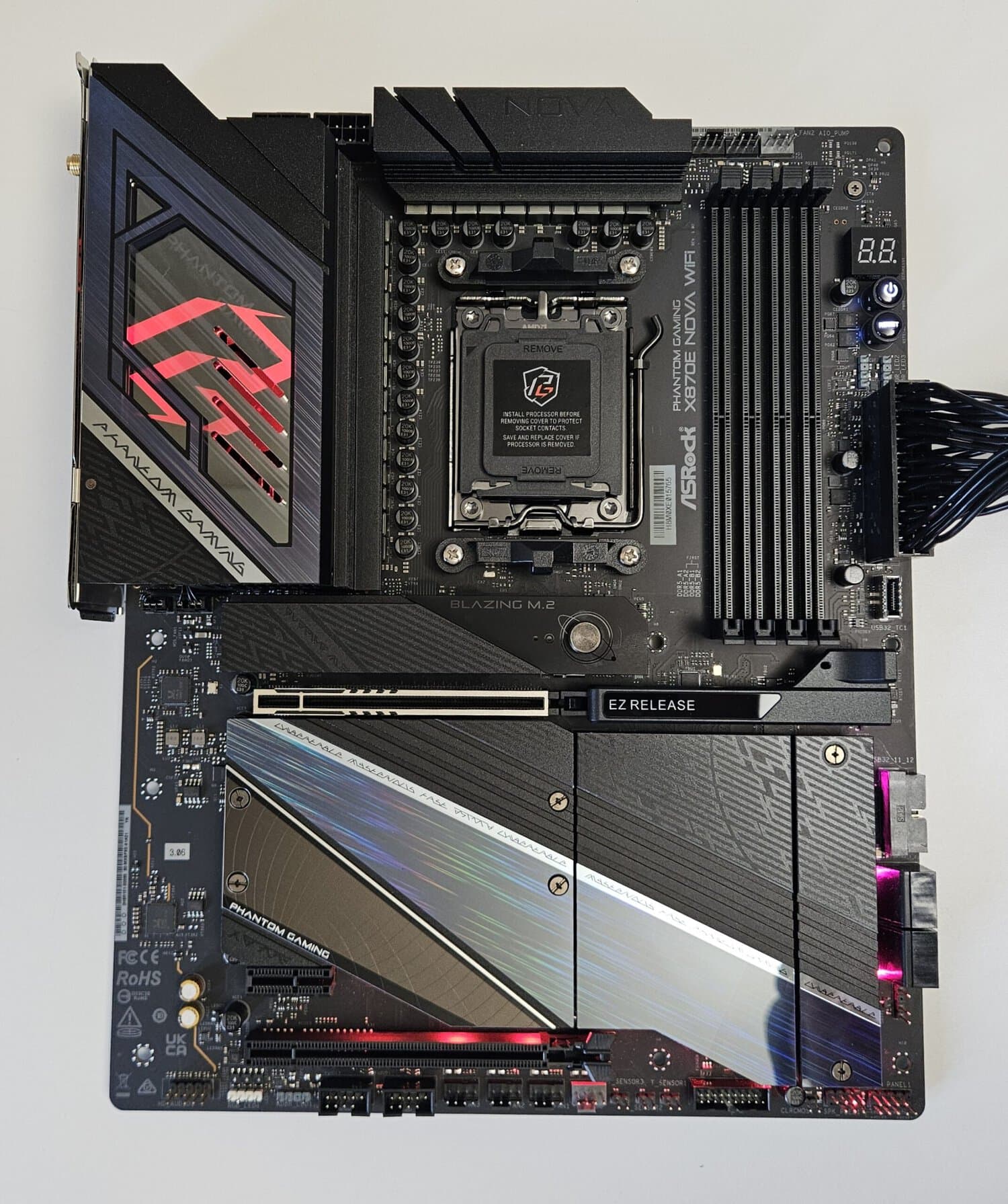

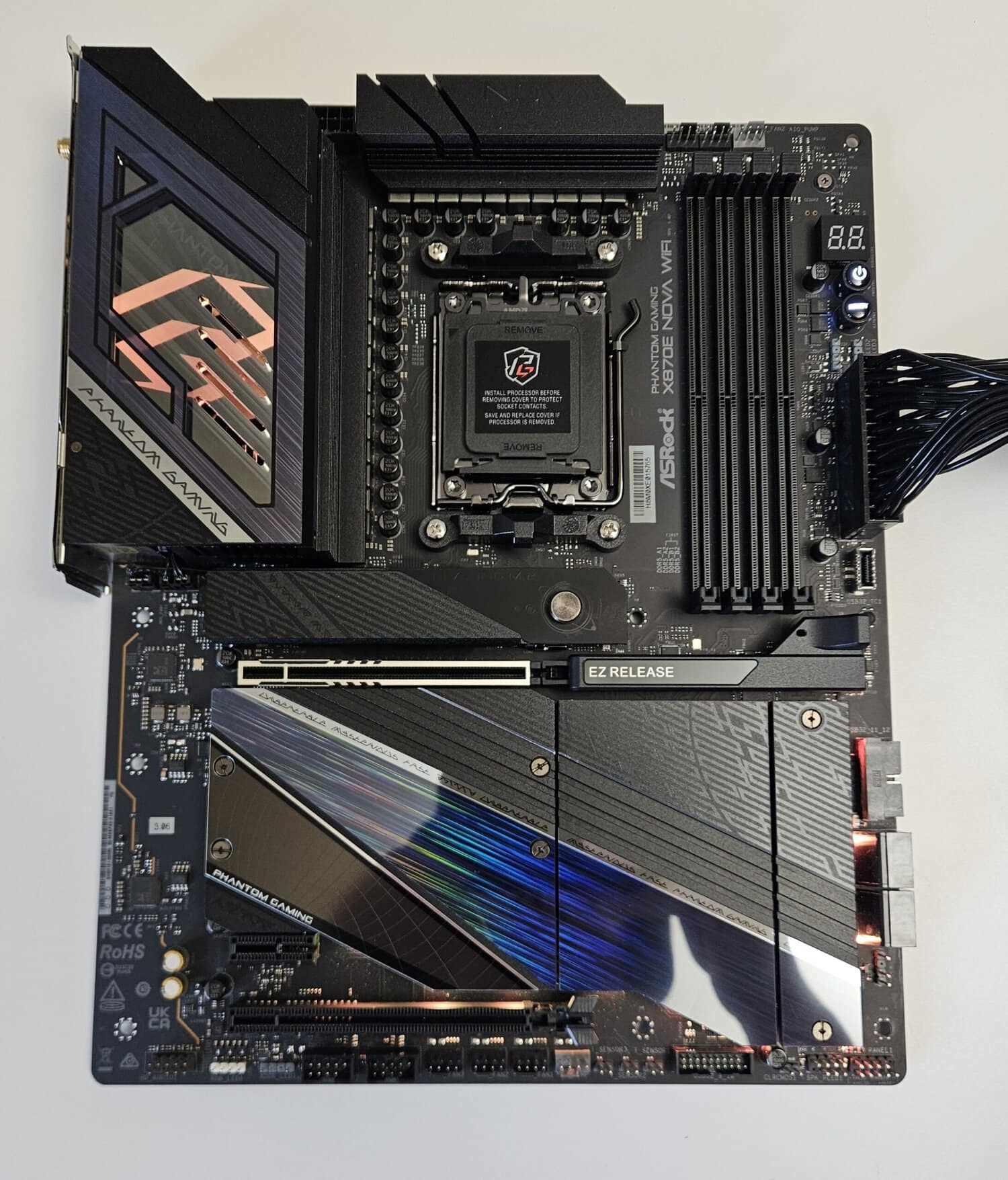

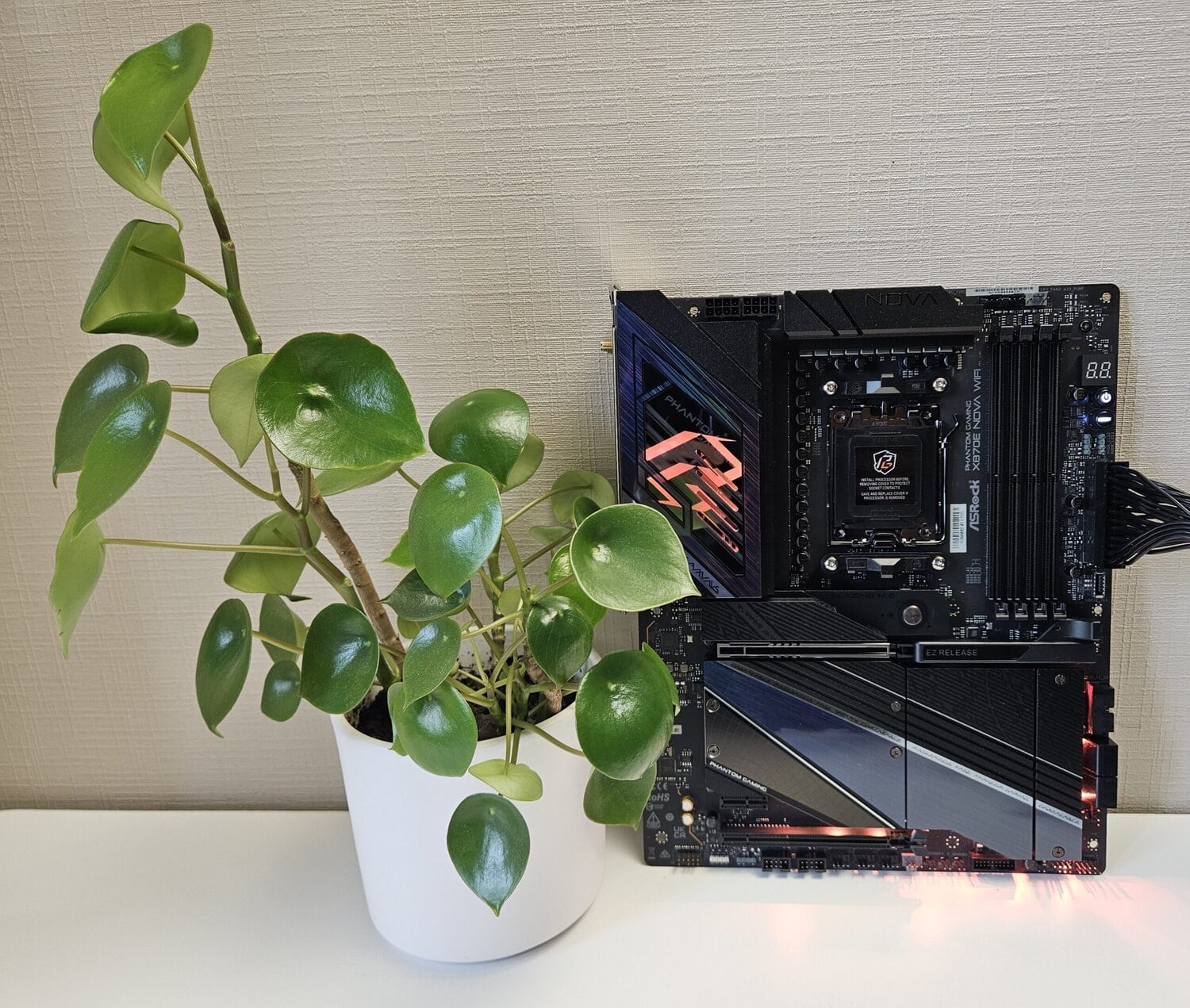

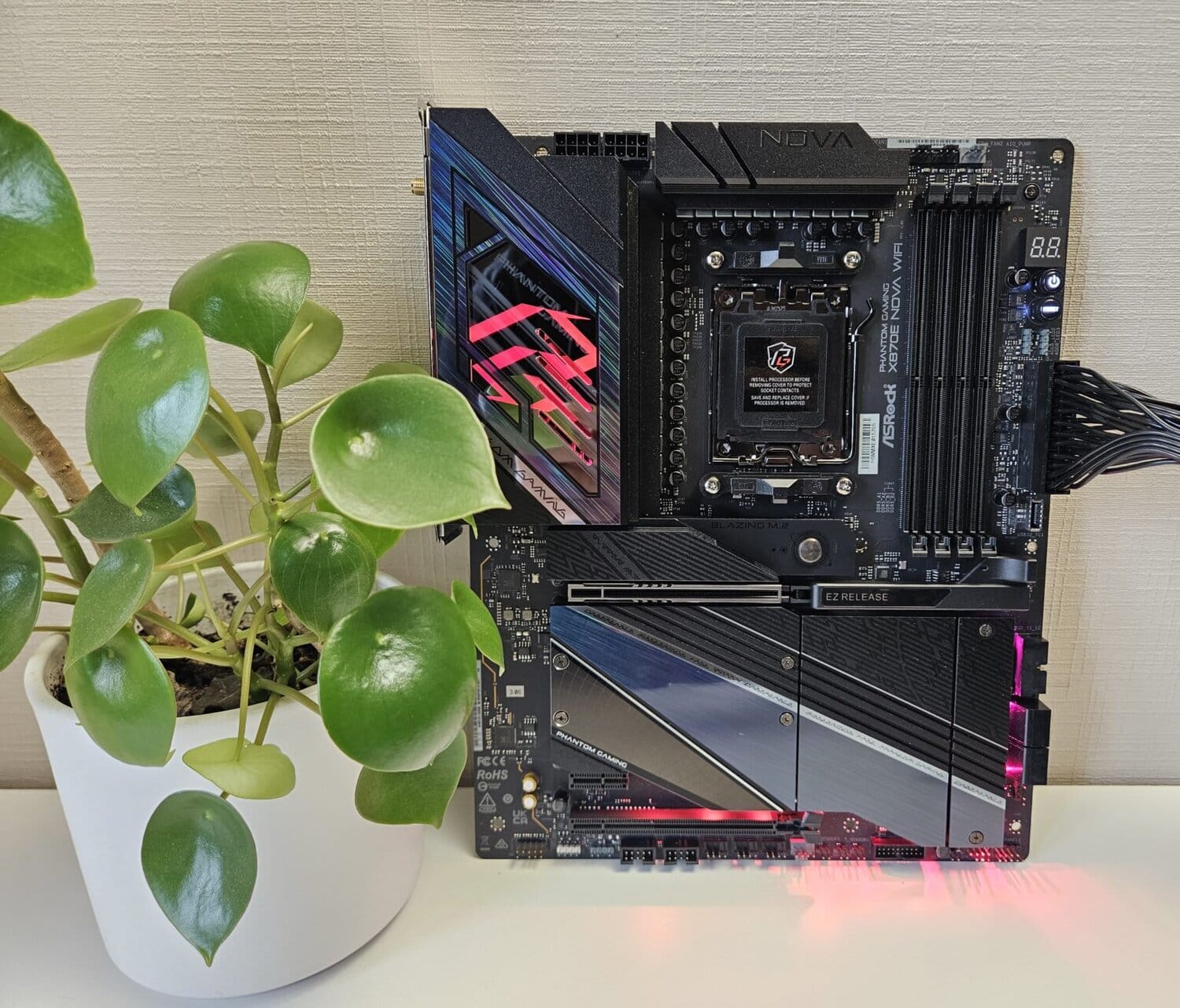

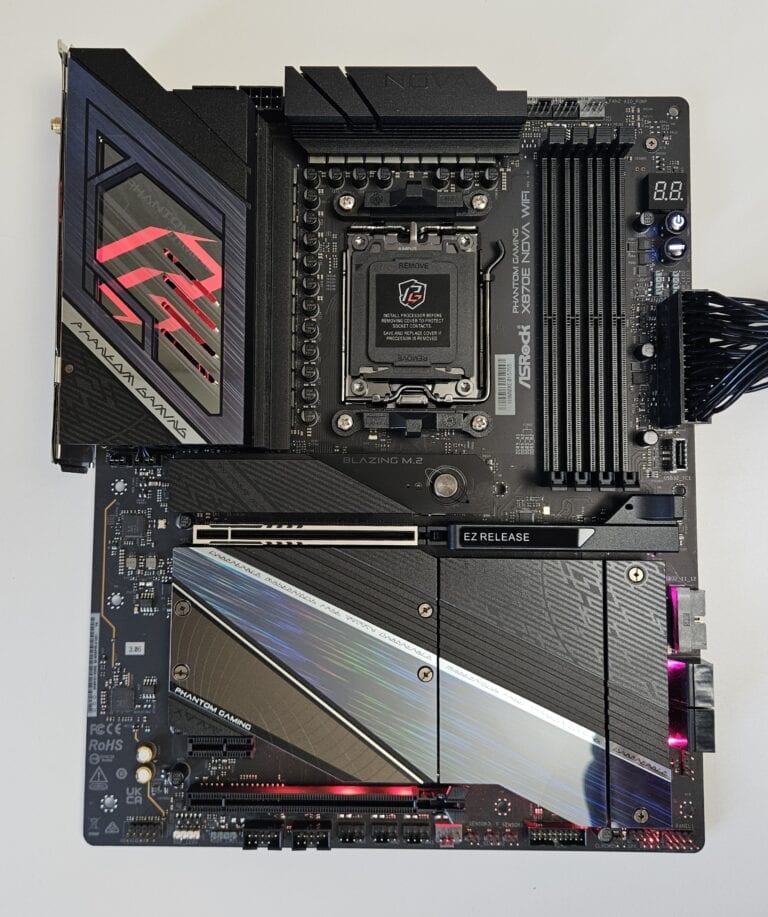

Meteen bij het bekijken van het moederbord is het al meteen duidelijk dat dit geen lichtgewicht moederbord is. De vele aluminium stukken voor het koelen van het uitgebreide VRM-circuit, alsook van aluminium die gebruikt wordt om de ssd’s mee te koelen. Onder het moederbord vinden we op nog drie andere plaatsen ruimte. Hierin zitten dan nog enkele andere accessoires, zoals vier SATA-kabels, drie thermistoren en verder is er ook nog een ARGB-splitter. Verder is er ook nog een Quick Start Guide en voor de liefhebbers ook een keycap met het logo van Phantom Gaming erop, die je kan plaatsen op je toetsenbord. Altijd een leuk hebbedingetje.
Voor de tests die we uitvoeren op de ASRock Phantom Gaming X870E Nova WiFi gebruiken we de volgende andere onderdelen.
Testomgeving | |
---|---|
Processor | AMD Ryzen 9900X |
Moederbord | ASRock Phantom Gaming X870E Nova WiFi |
BIOS | Versie 3.30 |
Geheugen | Kingston Fury Beas DDR5 2x16GB 6000MT/s CL36 |
SSD | XPG MARS 980 BLADE PCIe Gen5 |
XMP/EXPO | EXPO 1 |
Videokaart | ASRock Radeon RX 6900 XT Phantom Gaming 16GB OC |
Voeding | Gigabyte AORUS ELITE P1000W |
Processorkoeler | Cooler Master Hyper 612 Apex |
Behuizing | Streacom BC1 V2 Benchtable |
VRM Temperatuur
De temperatuur van de VRM’s (Voltage Regulator Modules) op het moederbord is een belangrijk aspect om in de gaten te houden. Deze componenten zorgen voor de spanningsvoorziening naar de processor, en bij hoge belasting kan oververhitting duiden op een beperkte vermogensafgifte of onvoldoende koeling. In deze test is de temperatuur gemeten met Precision Boost Overdrive (PBO) ingeschakeld. De processor had hierbij een gemiddeld verbruik van ongeveer 220 watt, wat een representatieve belasting vormt voor high-performance scenario’s.
SSD snelheid
Bij deze test ligt de focus niet zozeer op de prestaties van de SSD zelf, maar eerder op de snelheid van de interface op het moederbord. Hiermee controleren we of het moederbord daadwerkelijk de geadverteerde doorvoersnelheden via bijvoorbeeld PCIe 4.0 of 5.0 kan behalen. Zo kunnen we vaststellen of er bottlenecks zijn die mogelijk de prestaties van snellere SSD’s zouden beperken.
In deze nabespreking wil ik nog even enkele features van het moederbord doorspreken.
VRM-opstelling
ASRock illustreert de kracht van het moederbord met een zeer robuuste spanningsvoorziening op de Phantom Gaming X870E Nova WiFi. Het VRM-ontwerp bestaat uit een 20-fase Vcore-spanningsvoorziening, waarbij één fase van de 20 een capaciteit heeft van 110A. Zo laat ASRock zien dat de voeding van de CPU stabiel blijft, ook zwaar belast of overklokt. Het moederbord is hiermee een zeer interessante optie voor high-end Ryzen-processoren uit de AM5-lijn.
Daarnaast voorziet ASRock in een tweevoudige voedingsconfiguratie voor de SoC. De SoC verzorgt bijvoorbeeld de GPU, geheugencontroller en de I/O-componenten. Verder voorziet het moederbord ook in een extra voedingslijn voor de VDD_MISC. Dit zijn verschillende kleine subsystemen.
Dit samen met een 8-laagse PCB is de voeding die je kan sturen richting de CPU.
M.2

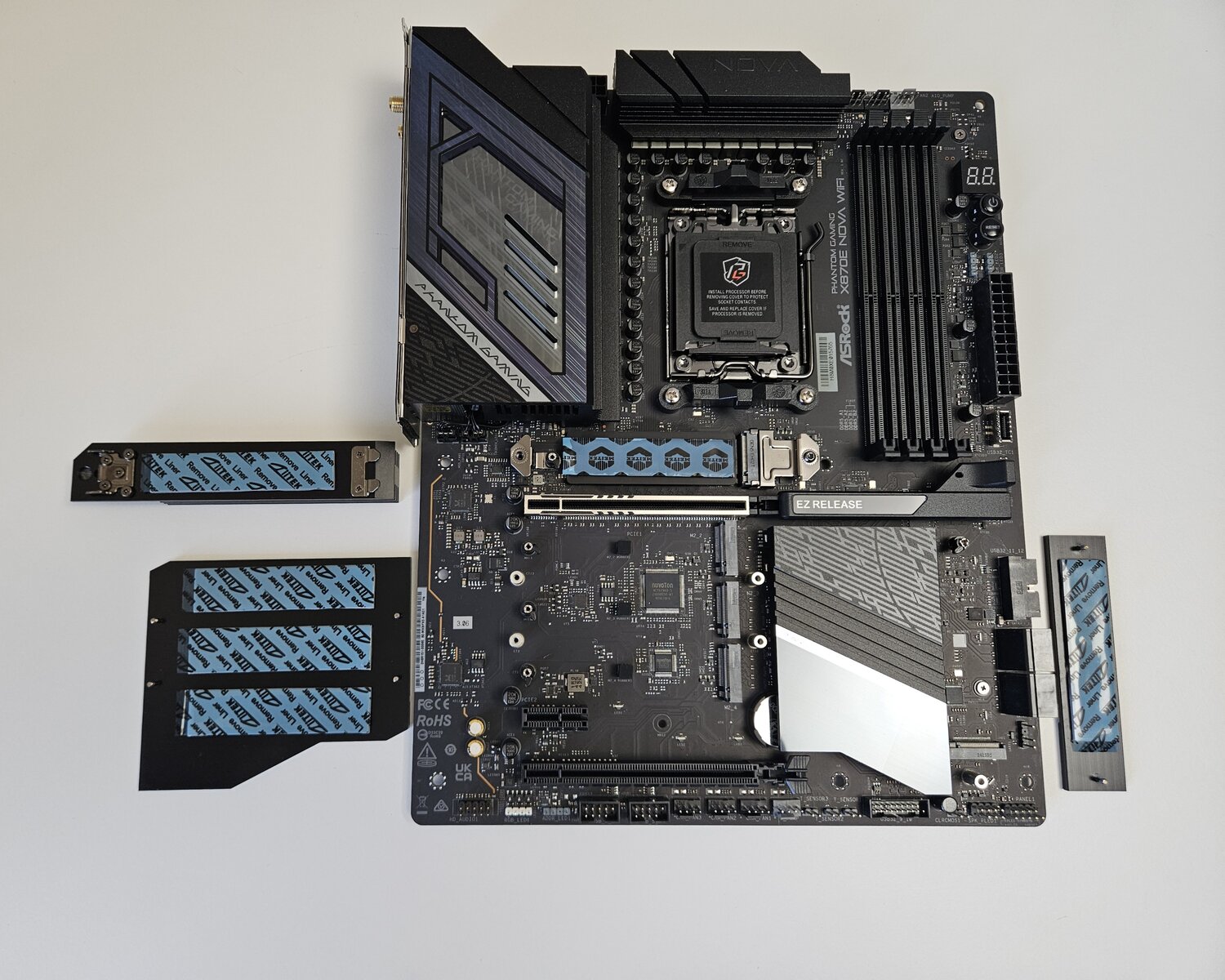

De eerste M.2-ssd is uitgerust met een PCIe 5 x 4-interface. Dat is een snelweg met een potentieel van 16 GB/s. Voor Gen 5 SSD’s is dat meestal 14 GB/s. Deze eerste aansluiting is voorzien van een steeksysteem. Hiermee kan je een SSD als een jiffy in het snelste slot van je moederbord steken.
Buiten dit slot heeft het moederbord nog plaats voor vier andere M.2-ssd’s. Drie van deze spots hebben een Gen4 x 4-interface, wat neerkomt op 8 GB/s. De laatste, verticaal, is uitgerust met een Gen3 x 4-interface en kan dus maar tot 4 GB/s halen.
De ssd in het eerste slot haalt die snelheid, dus is het ook de enige die actieve koeling krijgt. Met andere woorden, er is een grote aluminium heatsink met een thermisch pad die de warmte van dit slot afvoert.
Voor de overige M.2-ssd’s zijn er ook al op de n van een aluminium plaat voorzien, met eronder een thermisch pad. De SSD’s die hierop aangesloten zijn in deze slots, zijn al koelend van de aluminiumplaat die op het moederbord is voorzien. Dus geen plastic aftrekken van deze thermische pad bij je ssd-installatie
Leuke extra’s

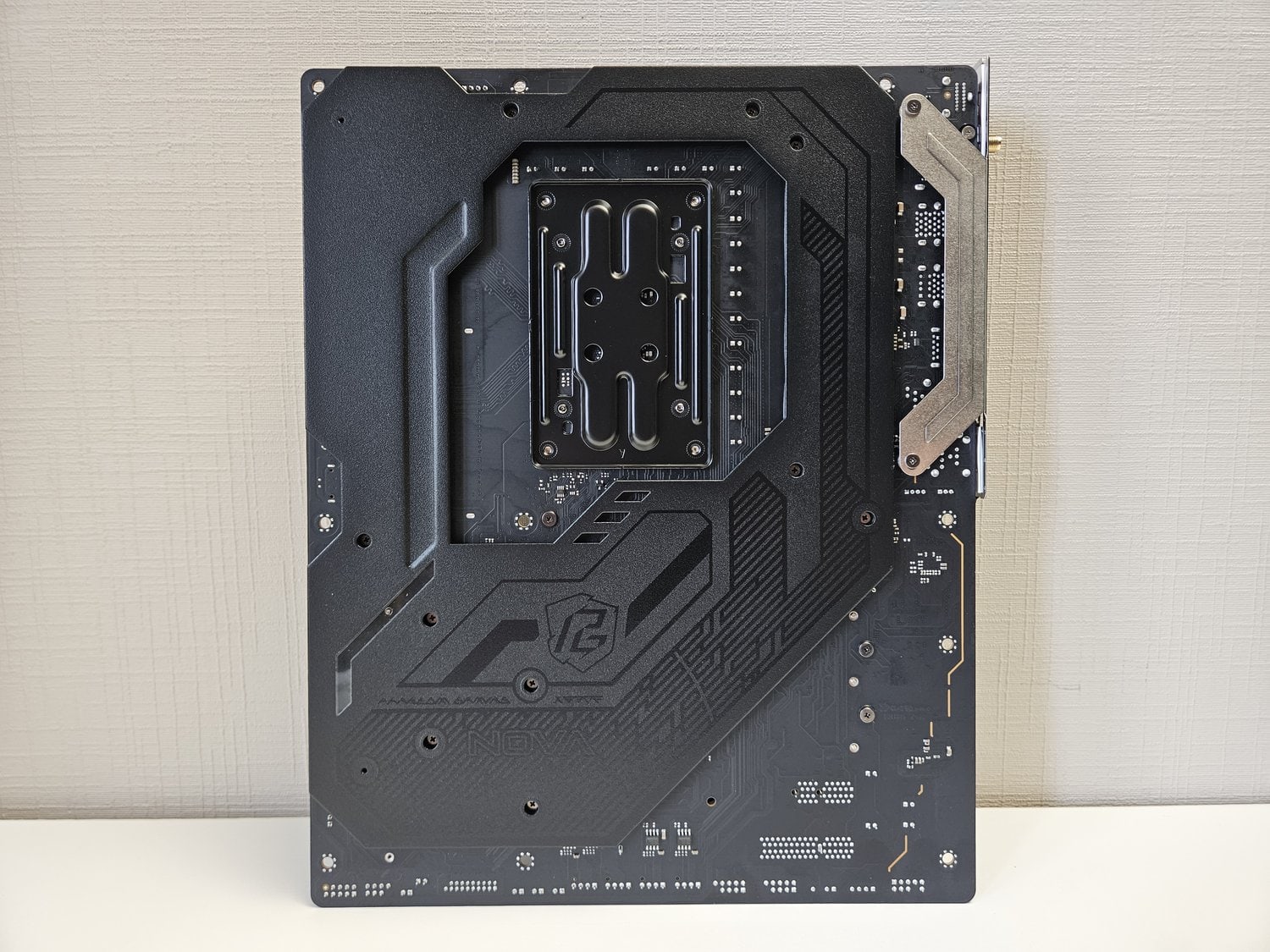

ASRock Phantom Gaming X870E Nova WiFi is voorzien van een metalen backplate aan de achterzijde, waardoor het moederbord extra stevigheid krijgt. Ook zijn er thermische pads aangebracht op de achterzijde die de warmte van de MOSFETs beter afvoeren, waardoor er minder warmte ontstaat bij de koeling.

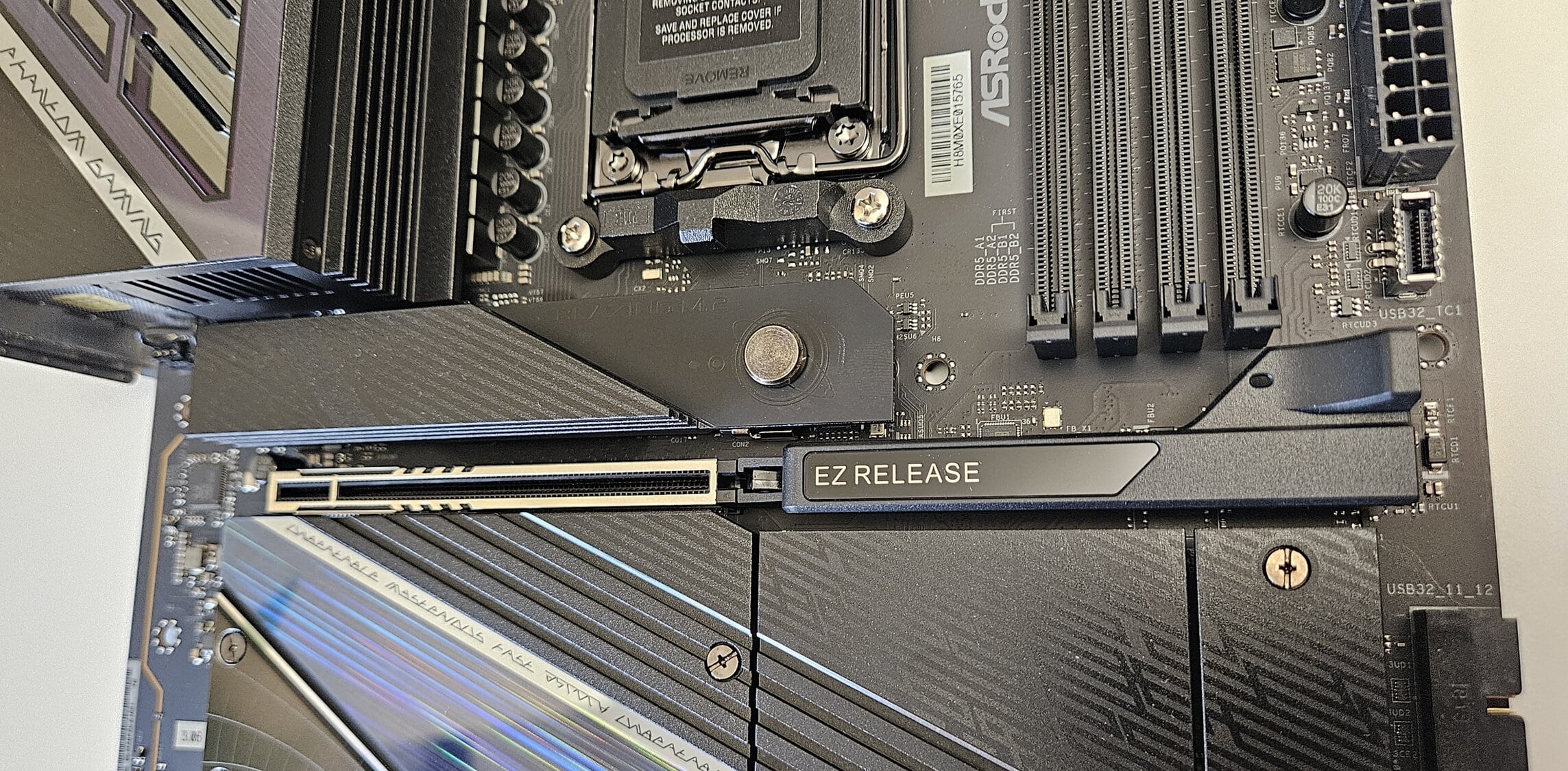

Het eerste PCIe x16-slot van de ASRock Phantom Gaming X870E Nova WiFi is voorzien van een metalen versteviging, hetgeen een groot pluspunt is voor de grafische kaarten van vandaag. Deze versteviging zorgt ervoor dat de grafische kaart niet doorbuigt als gevolg van zijn eigen gewicht, hetgeen zowel de levensduur van het moederbord als van de kaart ten goede komt. Toch blijft het aan te raden om extra ondersteuning te gebruiken om doorbuigen volledig te voorkomen en zo schade te vermijden. Bij zware belasting is het doorgaans niet het PCIe-slot dat kapotgaat, maar de connector op de grafische kaart zelf, dankzij deze metalen versteviging.

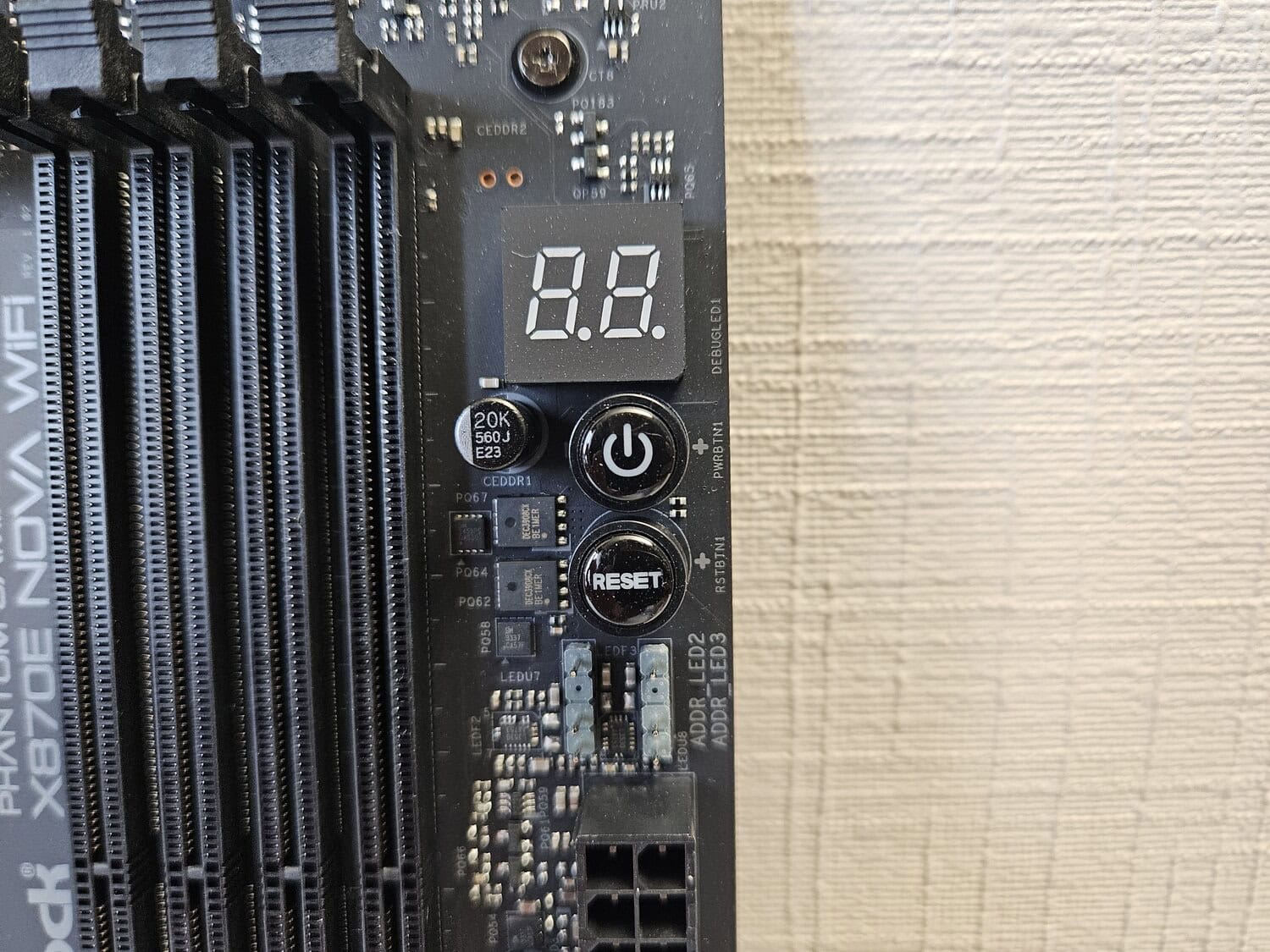

De power- en resetknoppen die geïntegreerd zijn op het moederbord zijn voor mij de meest praktische features. Bij mijn testbenchgebruik is dit bijvoorbeeld het geval, want normaal gesproken moet ik een schroevendraaier gebruiken om de PC aan te zetten, hetgeen hier opeens niet meer nodig is. Het aan- en uitzetten gaat met de knoppen veel makkelijker en veiliger, wat het testen en reviewen helemaal niet moeilijk maakt. Deze toevoeging is voor iedereen die geregeld met open testopstellingen werkt zeer welkom.
Wi-Fi 7
Een van de grote pluspunten van de ASRock Phantom Gaming X870E Nova WiFi is dat het moederbord de nieuwste WiFi 7-technologie ondersteunt. De opvolger van WiFi 6 en WiFi 6E is een enorme stap voorwaarts met veel hogere snelheden (tot 46 Gbps), lagere latency en een betere netwerkcapaciteit dankzij bredere kanalen (320 MHz) en een betere datacoderingstechniek (4096QAM). Dit wil zeggen dat je snellere en stabielere draadloze verbindingen hebt, ook al is het heel druk in de buurt.
Met WiFi 7 kan het moederbord gebruikmaken van meerdere frequenties tegelijk via wat Multi-Link Operation (MLO) genoemd wordt. Dit verbetert de betrouwbaarheid en zorgt ervoor dat je tijdens gamen, streamen of videobellen geen haperingen meer hebt.
De ASRock Phantom Gaming X870E Nova WiFi is een uitstekend moederbord voor gebruikers die op zoek zijn naar een krachtig en toekomstbestendig platform binnen het AM5-ecosysteem. Met zijn robuuste 20-fase VRM-opstelling, uitgebreide koeloplossingen en hoogwaardige bouwkwaliteit biedt dit moederbord niet alleen stabiliteit en duurzaamheid, maar ook ruimte voor high-end processors en zware grafische kaarten.
De ondersteuning van PCIe 5.0, zowel voor de grafische kaart als de M.2-opslag, gecombineerd met het handige gereedschapsloze ontwerp van de SSD-behuizing, maakt het bovendien zeer gebruiksvriendelijk en klaar voor de nieuwste generatie componenten.
Daarnaast springt de integratie van de nieuwste WiFi 7-standaard eruit als een groot pluspunt, waardoor je verzekerd bent van razendsnelle en stabiele draadloze verbindingen met lage latency - ideaal voor gaming, streaming en andere veeleisende toepassingen.
Met een prijs rond de € 360,- positioneert ASRock de Phantom Gaming X870E Nova WiFi als een veelzijdige middenklasser met high-end features, perfect voor gamers en enthousiaste gebruikers die nét dat beetje extra verwachten van hun moederbord.
Kortom, dit moederbord levert een sterke balans tussen prestaties, uitbreidbaarheid en toekomstbestendigheid, waarmee het een uitstekende keuze is binnen zijn segment.
