Ryzen 7000 is een feit en dat is afgelopen week gekenmerkt door een festijn aan benchmarks. Deze Zen 4-reeks aan processoren is bij lancering te paren met AMD’s nieuwe high-end X670E-chipset, waar we bij lancering de X670E en X670-uitingen zien van diverse fabrikanten.

De ASRock X670E Pro RS heeft voor een X670E-moederbord een aantrekkelijke adviesprijs bij lancering. Het moederbord biedt ondersteuning voor belangrijke kenmerken van het AM5-platform in afweging van zijn prijs. Zo is er één “BLAZING M.2 Socket" met ondersteuning voor een PCIe 5.0-M.2 SSD. De overige drie M.2-sloten bieden ondersteuning voor PCIe 4.0-SSD’s. Verder is er één PCIe 5.0 x16-slot vertegenwoordigd voor een x16-configuratie van de videokaart.

Overige specificaties bewaren we voor het volgende hoofdstuk, want er valt meer dan genoeg te vertellen. De ASRock X670E Pro RS is verkrijgbaar bij onze webshoppartner Megekko. Bovenaan de review vind je de actuele webshopprijs.

Hieronder treffen we de specificaties aan;

Belangrijk uitgangspunt is de combinatie van prijs en kenmerken. ASRock maakt met de X670E Pro RS het X670E-platform wat mij betreft toegankelijk. Dat is iets dat ik aanmoedig, gezien de instapprijs vooralsnog vrij hoog is voor Ryzen 7000. Daar moeten de B650E/B650-moederborden dadelijk verandering in brengen - nochtans ben ik te spreken over de prijsstelling van de X670E Pro RS.

In de basis is PCIe 5.0 goed vertegenwoordigd. Je kan vooralsnog gebruik maken van de PCIe 4.0-connectiviteit van het moederbord, bestaande uit de drie PCIe 4.0 x4 M.2-sloten voor SSD’s. Met de nabije komst van PCIe 5.0-SSD’s maak je dadelijk eenvoudig een upgrade. In de basis krijg je diverse USB-poorten, waaronder USB 3.2 Gen 2×2 in de vorm van Type-C als interne header, USB 3.2 Gen2 Type-C op het moederbord I/O, USB 3.2 Gen1 en USB 2.0 - hier zien we een mix van extern en intern.

Waar doet de X670E Pro RS dan een concessie? USB 4.0 ontbreekt, evenals Thunderbolt 4. Tevens is er geen tweede PCIe 5.0 x16-slot voor een x8/x8-configuratie. Een tweede PCIe 5.0 x4 M.2-slot is ook niet vertegenwoordigd. Wat mij betreft belangrijke kenmerken om kenbaar te maken, nochtans is dit een overweging tussen prijs en features. Gezien de prijs voel ik mij hier wel comfortabel bij.

Wel zien we Wi-Fi 6E tezamen met Bluetooth 5.2 vertegenwoordigd middels de aanwezige MediaTek MT7922A22M M.2-chip. ASRock maakt op dit moederbord gebruik van een ietwat oudere Realtek audiochip; de ALC897. In het duurdere segment zien we dat de ASRock X670E Taichi Carrara de nieuwere Realtek ALC4082 huisvest. Ook hier zien we zaken als USB 4.0, een extra PCIe 5.0 x16-slot en meer USB-connectiviteit in de basis wel vertegenwoordigd. Laten we de ASRock X670E Pro RS nader gaan bekijken in de showcase. Alvorens we dat doen lees je hieronder meer over de nieuwe chipset ontwikkelingen van X670.

In dit hoofdstuk bespreek ik fundamentele zaken aangaande deze nieuwe AMD-generatie c.q. chipset. Standaard bieden de AMD X-processoren ondersteuning voor het overklokken van de processor. Op het moment van schrijven zijn er vier X-processoren aangekondigd, bestaande uit de Ryzen 5 7600X, Ryzen 7 7700X, Ryzen 9 7900X en het topmodel de Ryzen 9 7950X.

PCIe-lanes en Promontory 21

Het X670E-chipset behoort toe tot het topsegment voor overklok mogelijkheden. De E-naamgeving karakteriseert Extreme - ontworpen voor optimale prestaties en stabiliteit. Het voornaamste verschil met het X670-chipset is dat X670E volledige ondersteuning biedt voor PCIe 5.0 (Gen5) lanes. Het X670E-platform biedt daarmee in basis ondersteuning voor achtentwintig PCIe 5.0-lanes afkomstig van de CPU. Van die achtentwintig PCIe 5.0-lanes zijn er vierentwintig lanes beschikbaar voor gebruik, omwille het feit dat er vier PCIe 5.0-lanes gereserveerd zijn voor de chipset zelf (de chipset-downlink). Bij plaatsing van een videokaart kan men een PCIe 5.0 x16 of een x8/x8 configuratie draaien. Met nog acht PCIe 5.0-lanes beschikbaar zijn er vier gereserveerd voor een PCIe 5.0 x4 M.2 (Gen5) SSD. De resterende vier PCIe 5.0-lanes zijn vrij inzetbaar door de fabrikant, hetzij voor een extra M.2 (Gen5) SSD, extra Thunderbolt 4-poorten of extra USB 4.0-poorten.

X670 biedt enkel ondersteuning voor acht PCIe 5.0-lanes, uitsluitend voor M.2 (Gen5) en extra connectiviteitsmogelijkheden. Hiermee zou je kunnen stellen dat het platform minder toekomstbestendig is, hoewel dit in hardwareland vaak te verwaarlozen valt. Desalniettemin is het een belangrijk detail om kenbaar te maken, vooral met de komst van nieuwe Nvidia en AMD-videokaarten. De vier PCIe 5.0-lanes die gereserveerd zijn voor de chipset (de chipset-downlink) is afkomstig van ASMedia. Het betreft de Promontory 21-chip die vertegenwoordigd wordt op het B650, X670 als X670E-platform. Belangrijke vermelding is dat de Promontory 21-chip enkel ondersteuning biedt voor PCIe 4.0.

Op B650 wordt een enkele Promontory 21-chip toegepast. Waar er op het X670 en X670E-platform een dubbele Promontory 21-chip in serie zijn aangebracht; beter bekend als daisy-chained. In serie hebben de Promontory 21-chips (PROM21_1) en (PROM21_2) twaalf PCIe 4.0-lanes en acht PCIe 3.0-lanes tot hun beschikking. Aanvullend heeft iedere chip zes USB 3.2 Gen 2 (10 Gbps) aansluitingen.

Van PGA naar LGA

AMD neemt met de komst van deze nieuwe generatie afscheid van zijn PGA (Pin Grid Array) lay-out. De fysieke pins op de processor worden vervangen voor LGA (Land Grid Array), waarvan de pins in de socket van het moederbord zitten. Hiermee is het AM5-platform c.q. socket LGA1718 geboren. LGA1718 is compatibel met AM4-koelers en biedt verhoogde stroomlevering aan de processor tot 230 Watt.

De X670E Pro RS arriveert in een zwarte glossy verpakking. De inhoud bestaat uit het moederbord, een gebruikershandleiding, een Wi-Fi antenne, twee zwarte SATA-kabels, een GPU-holder en schroefjes voor de M.2-sloten.

De X670E Pro RS heeft een zwart met zilver uiterlijk. De diverse aansluitingen en headers zijn goed zichtbaar op het moederbord; vooral opvallend is de aanwezige M.2 Wi-Fi-chip. Normaliter verwerken veel fabrikanten deze onder een schild, in het geval van de X670E Pro RS is deze zichtbaar onder het PCIe 5.0 x16-slot. Dit maakt vervanging toegankelijk. Het is wat mij betreft ASRock eigen om techniek goed te laten zien, iets waar ik dan ook mijn waardering voor uitspreek.

De samenstelling van het X670E Pro RS-moederbord beoogt goed. De factor van prijstoegankelijk en aangename features c.q. technische kenmerken lijken gebalanceerd. We hebben het hier namelijk wel over een X670E-moederbord.

Onderaan het moederbord vinden we een viertal gouden Nichicon condensatoren, dit is ter hoogte van de Realtek ALC897. Over het volledige moederbord loopt er van links naar rechts een volledige “M.2 ARMOR" heatsink, hieronder kan je twee PCIe 4.0 x4 (Gen4) M.2 SSD’s plaatsen. Verder vinden we in de configuratie van boven naar onder een PCIe 5.0 x16-slot en twee PCIe 4.0 x1-sloten. Direct boven het PCIe 5.0 x16-slot zit het PCIe 5.0 x4 (Gen5) M.2-slot. Deze is voorzien van een “BLAZING M.2" heatsink. De heatsink is dikker en vormt daarmee een groter koeloppervlak ten opzichte van de heatsink onderaan het moederbord.

ASRock levert bij de duurdere X670E-moederborden een extra heatsink mee voor een PCIe 5.0 x4 (Gen5) SSD. Deze heeft naast passieve koeling ook actieve koeling. Tussen de socket en het PCIe 5.0 x4 (Gen5) slot zit een 4-pin fan header, deze is uitermate geschikt om de fan te voorzien van voeding.

Onderaan het moederbord vinden we een verzameling aan connectoren, bestaande uit een 4-pin RGB-header, een 3-pin ARGB-header, drie 4-pin fan headers, een USB 3.2 Gen1 header, twee USB 2.0 headers, een clear-CMOS switcher en aansluitingen voor de algemene interne headers voor het front I/O van je behuizing.

De aanwezige heatsinks op de M.2-sloten zijn te verwijderen met kruiskopschroefjes. Dit moederbord maakt geen gebruik van een toolless oplossing voor het plaatsen van M.2 SSD’s. Bij plaatsing verlangt het vooralsnog een schroefjes om de M.2 SSD te fixeren.

Op de rechterzijde zijn zes SATA-aansluitingen te vinden, een USB 3.2 Gen 2×2 header, nog een USB 3.2 Gen1 header, de 24-pin ATX-connector, twee 3-pin ARGB-headers en een 4-pin fan header. ASRock had het lumineuze idee om je goed te informeren aangaande plaatsing van het werkgeheugen en de opstarttijd bij ingebruikname, echter is de uitvoering minder sterk. Ik heb de papierresten in combinatie met lijm zorgvuldig weten te verwijderen, waarna ik de geheugenbanken zorgvuldig heb schoongemaakt met perslucht en een kwastje. Het eindresultaat zijn schone geheugenbanken dit volledig probleemloos functioneren.

Ter hoogte van de socket komen we nog één 4-pin fan header tegen. Rondom de socket zit een aluminium deftige VRM-heatsink met daaronder een 14+2+1 VRM-configuratie c.q. powerfasedesign. De veertien VRM’s zijn bedoeld voor het overklokken van de CPU/Vcore, twee voor de SoC die de FCLK (Infinity Fabric) en MCLK (Memory Frequency) aanspreken en de laatste VRM is voor het overklokken van de VDD_Misc, ofwel Core Complex (CCX) specifiek overklokken. De VRM’s/MOSFETS hebben een rating van 60A per stuk. Het powerfasedesign van de X670E Pro RS is in de basis goed te noemen, echter niet enorm hoogwaardig (high-end) als we het met duurdere X670E-moederborden vergelijken. Er zijn al X670-moederborden te vinden met een hogere waardering als het om powerfasedesign gaat. Voeding verkrijgt het moederbord middels één 4-pin en één 8-pin CPU-powerconnector.

Het moederbord I/O bestaat uit een BIOS Flaskback-knop, een HDMI 2.1-poort, een DisplayPort 1.4, vier USB 2.0 poorten, vier USB 3.2 Gen1 poorten, twee USB 3.2 Gen2 poorten waarvan één Type-C, een 2,5Gbps-ethernetpoort (Killer), twee SMA-aansluitingen voor de meegeleverde antenne (Wi-Fi 6E en Bluetooth 5.2), een optische audio-ingang en twee audiojacks.

De BIOS van de ASRock X670E Pro RS is basaal. Wederom zie je dat er in het hoger gesegmenteerde (high-end) segment een uitgebreidere BIOS beschikbaar is bij ASRock. In de basis werkt de BIOS stabiel. Het basisscherm bestaat uit algemene systeeminformatie.

In het OC Tweaker-menu kan je zaken zoals Vcore, DRAM voltage en SoC voltage tweaken. Voor DRAM zijn er aparte configuratie pagina’s beschikbaar. Het Advanced-menu bestaat uit algemene moederbordinstellingen, zoals configuraties voor USB, PCIe en opslagapparatuur.

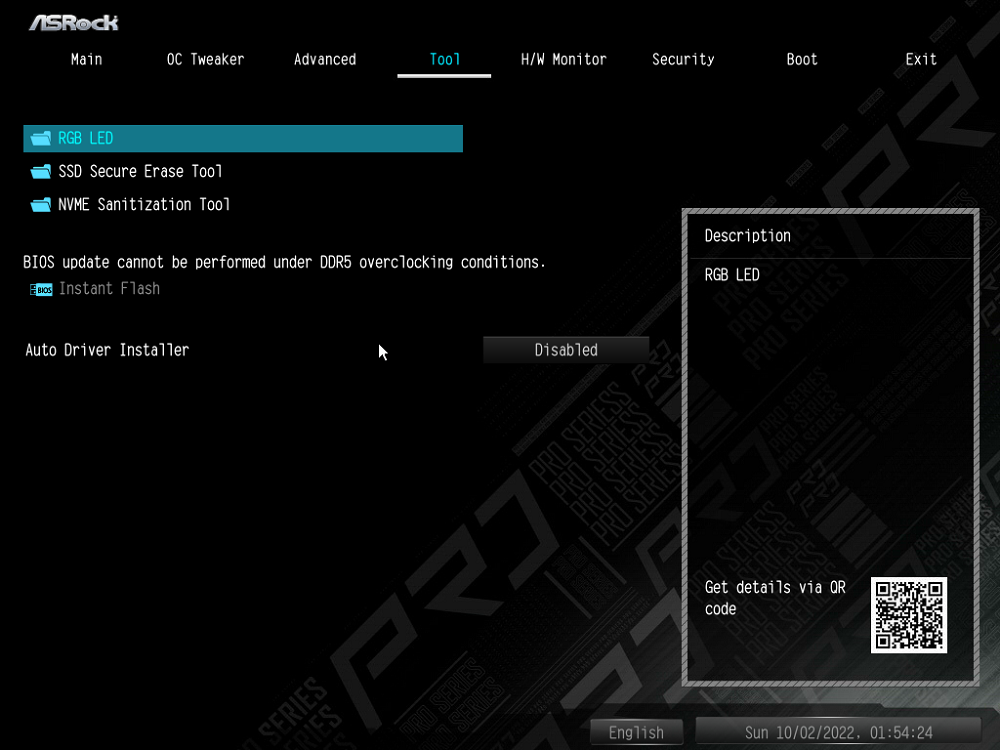

Het Tool-menu bestaat uit het beheren van de RGB-verlichting, een SSD fragmenteer programma en schoonmaakprogramma voor NVME SSD’s. De Instant Flash optie is enkel beschikbaar wanneer DDR5-werkgeheugen niet overgeklokt is, hier valt AMD EXPO ook onder.

Het H/W-menu bestaat uit temperaturen en algemene systeemparameters. Het Security-menu biedt een extra beschermlaag voor toegang tot de BIOS. Afsluitend zijn er nog het Boot en Exit-menu. Waar zaken zoals bootvolgorde centraal staan. Het Exit-menu spreekt voor zich.

Als eindnoot: dit is een moederbordreview. Hier kijken we specifiek naar productiviteit en synthetische resultaten. Diepgaandere resultaten aangaande processor, temperatuur en gameresultaten zijn bestemd voor onze processor- en videokaartreviews. Hoewel we bij nieuwe CPU-lanceringen c.q. architecturen veelal de reviews uitbreiden met een goede dosis aan gameresultaten.

Hieronder zijn resultaten te vinden van de ASRock X670E Pro RS i.c.m. de AMD Ryzen 9 7950X. Het doel is om in dit hoofdstuk een algemene indruk van prestaties te geven. Prestatieverschillen tussen moederborden zijn veelal marginaal en niet te herleiden in de praktijk, kortom: het verschil is niet significant. Belangrijker gespreksonderwerp bij moederborden zijn zaken zoals de prijs, features en algemene kenmerken.

Benchmarks, rendering en compiling

De ASRock X670E Pro RS levert veel waar voor zijn geld. Het is voor X670E-begrippen een vriendelijk geprijsd moederbord. Of dit voldoende is lees je in deze eindconclusie.

De X670E Pro RS biedt een mooie middenweg als het om prijs en basale eigenschappen gaat. Je krijgt toegang tot het X670E-platform, waar de X670E Pro RS specifiek één PCIe 5.0 x16-slot levert tezamen met één PCIe 5.0 x4 (Gen5) M2-slot. Met nieuwe PCIe 5.0-hardware in aantocht ben je prima voorbereid om dadelijk je slag te slaan.

Verder kan je met de drie PCIe 4.0 x4 (Gen4) M.2-sloten nog prima voortborduren met je huidige M.2 SSD’s. De X670E Pro RS blijft op het gebied van USB 4 en Thunderbolt 4 achter; deze zijn niet aanwezig op het moederbord. Ook USB 3.2 Gen 2×2 is er niet in overvloed; enkel in de vorm van een interne header en niet direct op het moederbord I/O. Inmiddels is USB 3.2 Gen 2×2 redelijk geadopteerd, dus ergens betreur ik dit een beetje.

Wi-Fi 6E en Bluetooth 5.3 zijn vertegenwoordigd middels de MediaTek MT7922A22M M.2-chip. Deze zit direct onder het PCIe 5.0 x16-slot. Hier heb ik te maken met een tikkeltje enthousiasme, gezien het feit dat deze goed toegankelijk is. Ik vind het een sterke ontwerpkeuze. In de basis levert de X670E Pro RS voldoende aansluitingen, maar is deze niet op alle fronten volledig “next-gen Ryzen 7000".

Het BIOS beoogt en is ook redelijk basaal, al dekt deze de lading redelijk. Het powerfasedesign is niet verkeerd, maar zit zeker niet op X670E-niveau hoe we het eigenlijk kennen. Sommige X670E-moederborden leveren hier nog een krachtigere basis. De aanwezige Realtek ALC879-audiochip betreft een oudere audio-oplossing, hoewel deze prima voorziet.

Met deze verantwoording aangaande de aanwezige hardware op en rondom het moederbord valt te concluderen dat ASRock concessies heeft moeten doen. Concessies die de prijs voor een X670E-moederbord ten goede komen. De ASRock X670E Pro RS zit niet bomvol met features, maar bewijst wel om gewoon een gezonde dosis te hanteren en er is PCIe 5.0-connectiviteit. Het moederbord gaat naar huis met een welverdiende award voor prijs/prestatieverhouding.
