Met de ASRock X870 Taichi Creator ben ik terug van weggeweest. Met dit moederbord pak ik het gelijk goed aan want dit is het nieuwste moederbord van ASRock. Gemaakt voor het AM5 platform en met de X870 chipset kunnen we gebruik maken van PCIe 5.0. Met Dual PCIe 5.0 x16 slots en ruimte voor 2 GPU’s kan je de max eruit halen. Verder komt dit moederbord ook met dual Gen5 M.2 slots, wat natuurlijk bijdraagt aan snelle lees- en schrijfsnelheden. Dit komt verder in de review ook naar voren.
De ASRock X870 Taichi Creator is gemaakt voor professionele ontwikkelaars. Alles draait dus om de focus op de creativiteit van de gebruiker. Er is op dit moederbord ook geen RGB-verlichting aanwezig, omdat dit, los van stijl, geen toegevoegde prestaties geeft. Zo haalt ASRock het maximaal haalbare uit de ASRock X870 Taichi Creator voor de prijs.
De ASRock X870 Taichi Creator is verkrijgbaar bij onze webshoppartner Megekko. Bovenaan de review vind je de actuele webshopprijs.
Hieronder treffen we de specificaties aan;
| ASRock X870 Taichi Creator | |
|---|---|
| CPU | Supports AMD Socket AM5 Ryzen™ 9000, 8000 and 7000 Series Processors |
| Chipset | AMD X870 |
| Memory | Dual Channel DDR5 Memory Technology 4 x DDR5 DIMM Slots Supports DDR5 ECC/non-ECC, Un-buffered memory up to 8000+(OC) Max. capacity of system memory: 256GB Supports Extreme Memory Profile (XMP) and EXTended Profiles for Overclocking (EXPO) memory modules |
| BIOS | 512Mb AMI UEFI Legal BIOS with GUI support |
| Graphics | Integrated AMD RDNA™ graphics (Actual support may vary by CPU) - 1 x HDMI 2.1 TMDS/FRL 8G Compatible, supports HDR, HDCP 2.3 and max. resolution up to 4K 120Hz - 2 x USB4, support HDCP 2.3 and max. resoluution up to 8K 30Hz |
| Audio | 1 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s (Marvell (Aquantia) AQC113) - Support Wake-On-LAN - Support PXE 1 x 5 Gigabit LAN 10/100/1000/2500/5000 Mb/s (Realtek RTL8126) |
| Wireless LAN | - 802.11be 2x2 Wi-Fi 7 Module - Supports IEEE 802.11a/b/g/n/ac/ax/be - Supports 2.4GHz/5GHz/6GHz frequency band - Supports 160MHz channel bandwidth with 6GHz frequency band - 1 antenna to support 2 (Transmit) x 2 (Recieve) diversity technology - Supports Bluetooth 5.4 - Supports MU-MIMO |
| Slots | CPU: - 2 x PCIe 5.0 x16 Slots (PCIE1 and PCIE2), support x16 or x8/x8 modes Chipset: - 1 x PCIe 3.0 x16 Slot (PCIE3), supports x4 mode - 1 x Vertical M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module |
| Storage | CPU: - 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2280 PCIe Gen5x4 (128 Gb/s) mode - 1 x Blazing M.2 Socket (M2_2, Key M), supports type 2280 PCIe Gen5x4 (128 Gb/s) mode Chipset: - 1 x Hyper M.2 Socket (M2_3, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode - 1 x Ultra M.2 Socket (M.2_4, Key M), supports type 2280 PCIe Gen3x4 (32 Gb/s) mode ASMedia ASM1164: - 4 x SATA3 6.0 Gb/s Connectors |
| RAID | - Supports RAID 0, RAID 1 and RAID 10 for M.2 NVMe storage devices |
| USB | CPU: - 2 x USB4 Type-C (Rear) - 1 x USB 3.2 Gen2 Type-A (Rear (USB32_8)) - 4 x USB 3.2 Gen1 Type-A (Rear (USB342_1234)) Chipset: - 1 x USB 3.2 Gen2x2 Type_C (Front) - 1 x USB 3.2 Gen2 Type-A (Rear (USB32_7)) - 6 x USB 3.2 Gen1 Type-A (2 Rear (USB32_56), 4 Front) - 8x USB 2.0 (2 Rear, 6 Front) |
| Connector | - 1 x Thermistor Cable Header - 1 x Power LED and Speaker Header - 1 x RGB LED Header - 3 x Addressable LES Headers - 2 x CPU Fan Connector (4-pin) (Smart Fan Speed Control) - 4 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control) - 1 x AIO Pump Fan Connector (4-pin) (Smart Fan Speed Control) - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector) - 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector) - 1 x Front Panel Audio Connector (15µ Gold Audio Connector) - 3 x USB 2.0 Headers (Support 6 USB 2.0 ports) - 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) - 1 x Front Panel Type C USB 3.2 Gen2x2 Header (20 Gb/s) - 1 x Dr. Debug with LED - 1 x Reset Button with LED |
| Rear Panel I/O | - 2 x Antenna Ports |
| - 1 x HDMI Port - 1 x Optical SPDIF Out Port - 2 x USB4 Type-C Ports (40 Gb/s) - 2 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) - 6 x USB 3.2 Gen1 Type-A Ports (USB32_1234 supports Ultra USB Power.) - 2 x USB 2.0 Ports - 2 x RJ-45 LAN Ports - 1 x Clear CMOS Button - 1 x BIOS Flashback Button - 1 x Line Out Jack (Gold Audio Jack) - 1 x Microphone Input Jack (Gold Audio Jack) | |
| Software and UEFI | Software - ASRock Motherboard Utility (A-Tuning) - ASRock Polychrome SYNC UEFI - ASRock EZ Mode - ASRock Full HD UEFI - ASRock Auto Driver Installer - ASRock Instant Flash |
| Accessories | - 4 x SATA Data Cables - 1 x ASRock WiFi 2.4/5/6 GHz Antenna - 1 x ARGB Splitter Cable - 1 x Thermistor Cable |
| Form Factor | - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm - 8 Layer PCB |
| OS | - Microsoft Windows® 10 64-bit / 11 64-bit |
| Unique Feature | Superb Productivity - PCIe Gen5 (Graphics, M.2) - Dual Channel DDR5 - USB4 Type-C Ports (40 Gb/s) Rock-Solid Durability - 18=2=1 Power Phase, 80A SPS for Vcore+SOC with Enlarged Heatsink Armor - Flexible Integrated I/O Shield - 20K Long-lasting Black Caps (high quality and conductive polymer capacitors) Ultrafast Gaming - Marvell (Aquantia) 10GbE LAN, 5G LAN, 802.11be Wi-Fi Module EZ Update - BIOS Flashback Button - ASRock Auto Driver Installer |
| Certifications | - FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required) - CEC Tier II ready |
Met zijn gouden accenten op deze zwarte doos kun je gelijk zien dat de ASRock x870 Taichi Creator gaat voor de professionele aanpak. Met het moederbord zelf mooi afgebeeld op de voorkant, en ook nog is op de achterkant. Hier staan ook een hoop features en poorten afgebeeld en omschreven.
Eenmaal open zie je de ASRock x870 Taichi Creator netjes verpakt in antistatische folie, maar deze gaat voor nu nog aan de kant. Naast het moederbord zit de Wi-Fi-antenne, die beschikt over Wi-Fi 7. Daaronder heb je de standaardboekjes, samen met een ARGB-splitter en vier SATA-kabels.
Nu kunnen we eindelijk kijken naar het pièce de résistance. De ASRock x870 Taichi Creator is een volledig zwart moederbord met hier en daar, net als op de doos, gouden accenten. Hierdoor heeft het moederbord een strakke uitstraling.
Wat verder het meest opvalt is het reflecterende stuk heatsink waar Creator op staat. De schroeven die erin zitten lijken voor decoratie, of het vasthouden van de heatsink. Dit zijn dus de M.2 schroeven, het kwijtraken zal dus moeilijk gaan.
Zoals te zien is, wordt de VRM gekoeld door robuuste heatsinks. Deze hebben een zwarte uitstraling, maar ook hier zijn goude accenten aanwezig. Ook zien we gelijk de 2×8-pin-connector, 24-pin-connector en de geheugenslots van dichtbij.
Vlak onder de heatsink zien we de slot voor de M.2-SSD met PCIe 5.0-ondersteuning. De PCIe 5.0-ondersteuning geldt ook voor het PCIe-expansieslot voor de GPU, welke beschikt over een EZ Release. Onder de grotere heatsink vinden we 3 extra M.2-sloten, waarvan enkel het bovenste PCIe 5.0 ondersteunt.
De ASRock x870 Taichi Creator heeft een hoop aansluitingen, en daar ga ik nu even langs. Het eerst kom je de connector tegen voor de CPU, de 2×8-pin. Verder vind je bovenin ook nog de CPU-FAN- en AIO-PUMP-headers.
Op de rechterkant van de ASRock x870 Taichi Creator vinden we de Addressable-LED headers samen met de 24-pin connector. Dan schuiven we nog iets verder door naar beneden om een USB 3.2 header tegen te komen, samen met 4 SATA aansluitingen.
Helemaal onderop de ASRock x870 Taichi Creator vinden we, van links naar rechts, de HD-AUDIO aansluiting. Samen met een RGB-LED en Addressable-LED header. Met drie USB aansluitingen en 4 Chassis-fan aansluitingen zijn we nog steeds niet klaar. Met nog een USB 3.2 header, CLRCMOS, SPK_PLED1 en front panel header hebben we alle aansluitingen wel gehad.
Gelukkig hebben we niet alleen in de toekomstige behuizing aansluitingen, maar ook aan de buitenkant. Dit is met dank aan de back I/O, die beschikt over 10 USB-A-poorten. Zes hiervan zijn USB 3.2 Gen1, met twee USB 3.2 Gen2 en twee USB 2.0. Ook zijn er twee USB4 Type-C-aansluitingen.
Als laatste hebben we nog een HDMI-aansluiting, twee 3,5mm-aansluitingen (mic in en line-out), een 5.0G- en 10G-LAN-poort en dan nog een S-PDIF-out-poort.
De BIOS/UEFI van de ASRock X870 Taichi Creator vind je hieronder.
| Testomgeving | |
|---|---|
| Processor | AMD Ryzen 5 9600X |
| Moederbord | ASRock X870 Taichi Creator |
| Geheugen | PNY XLR8 Gaming DDR5 RGB 6400MHz |
| Videokaart | XFX SWIFT AMD Radeon RX 9060 XT OC Triple Fan 16GB |
| SSD | Lexar NM1090 Pro 2TB |
| Behuizing + Voeding | Seasonic ARCH Q503 + Connect 650 |
| Processorkoeler | DeepCool LE520 waterkoeler |
Toelichting benchmarks
Voor onze moederbordreviews kijken we specifiek naar productiviteit en synthetische resultaten. Diepgaandere resultaten aangaande processor, temperatuur en gameresultaten zijn bestemd voor onze processor- en videokaartreviews.
Blender - BMW
Blender - Classroom
Cinebench 2024 - Single + Multi
PCMark 10 Express
Jetstream 2
Kraken Javascript
Corona benchmark
Dan is het nu tijd voor de conclusie. Hier ga ik in het kort vertellen wat ik van de ASRock X870 Taichi Creator vind, en of deze het waard is om te halen.

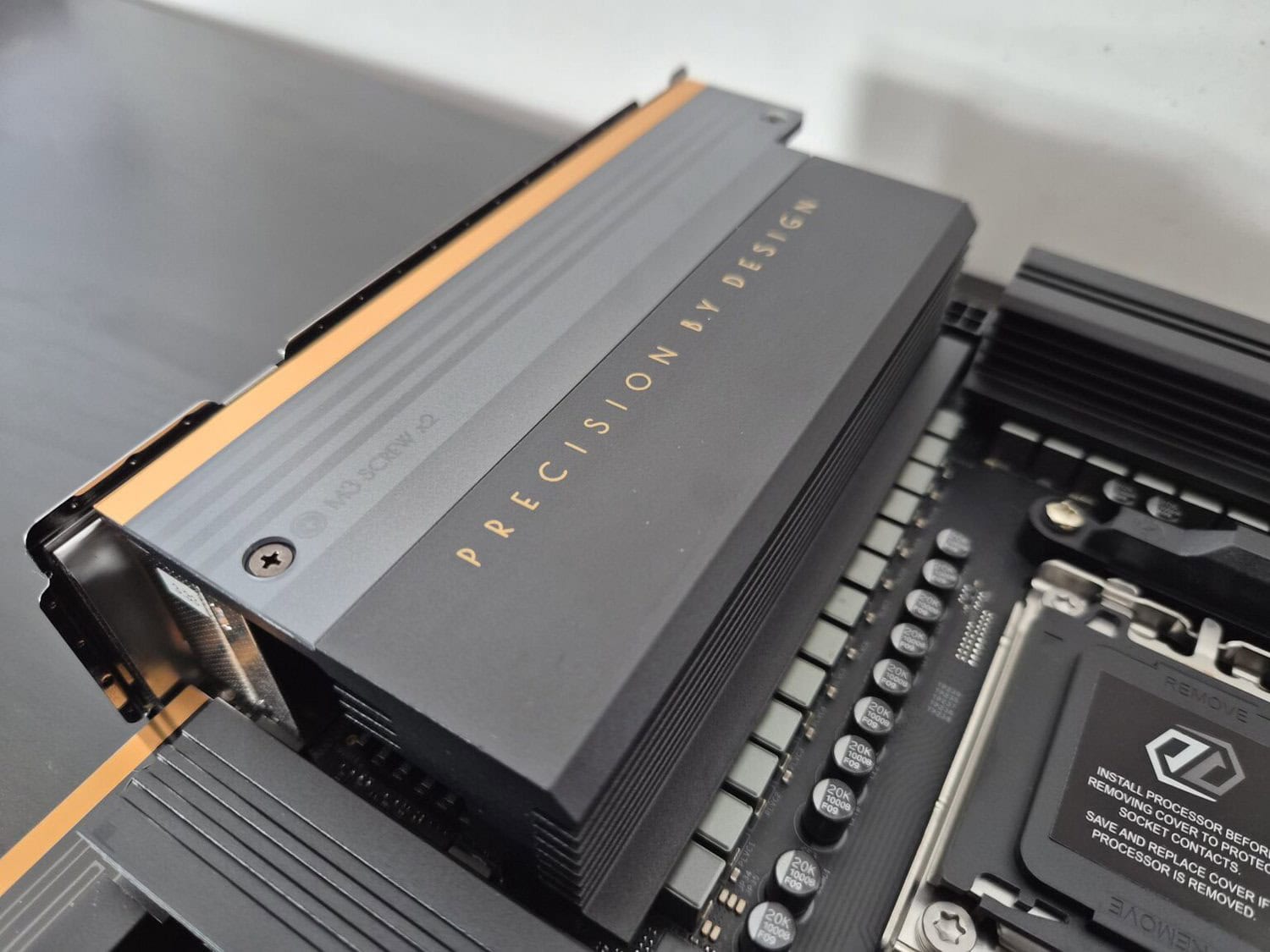

De ASRock X870 Taichi Creator is een prachtig AM5-moederbord. Als er iets is wat veel vaker voor mag komen, dan is het wel het gebruik van bronzen tonen. Waar ik een groot fan ben van industrieel design, heeft dit moederbord van ASRock genoeg om mij op dat vlak tevreden te stellen. Waar het uiterlijk voornamelijk volledig zwart is, zit er boven de I/O een bronzen streep die over de hele lengte doorloopt. Samen met de tekst “Precision by design" geven deze bronzen accenten een belangrijke diepte aan dit, verder, standaard moederbord. Wel moet ik nog toevoegen dat de M.2-schroevenhouder op het moederbord zelf ook een topdesignkeuze was, hoewel dit niet te zien valt als die volledig is ingebouwd.
Met genoeg aansluitingen voor USB-headers via het moederbord en de 10 USB-A-sloten op de I/O, merk ik dat ik te allen tijde weet dat ik zonder zorgen nog wat kan aansluiten. Dit helpt op creatief vlak en los daarvan is het ook praktisch. Ik kan zonder zorgen instrumenten aansluiten, wetende dat ik nog genoeg poorten over heb. Echter, de ASRock X870 Taichi Creator mist naar mijn mening wel de extra 3,5mm-poorten. Ik ben zeker tevreden met de SPDIF-aansluiting voor mijn geluid, maar extra 3,5mm-poorten hadden mij meer flexibiliteit kunnen geven.
Op het moment van schrijven is de ASRock X870 Taichi Creator te halen bij onze webshoppartner MeGekko voor €349,-. Voor een moederbord is dit meer richting de premiumkant, maar dat betekent wel dat je met kwaliteit in je computer zit. Mocht je dus op zoek zijn naar een strak moederbord, zonder RGB en met een hoop aansluitmogelijkheden, dan is de ASRock X870 Taichi Creator er zeker eentje die je in de gaten moet houden.
