In deze review bespreken we het high-end moederschip van ASRock voor Intel Z790, ofwel de Z790 Taichi. Samen met de Z790 Taichi Carrara is dit de crème de la crème vanuit de fabrikant als het gaat om haar moederborden. Alleen al het powerfasedesign met een 24+1+2-VRM-configuratie zorgt al voor enigszins een WOW-factor. Dan zijn er nog features zoals de aanwezigheid van tweemaal Thunderbolt 4 en diverse PCIe 5.0-connectiviteit.

Verdere specificaties reserveren we voor het opvolgende hoofdstuk, want er valt voldoende te bespreken. De ASRock Z790 Taichi is bij onze webshoppartner Megekko te verkrijgen. Bovenaan de review vind je de actuele webshopprijs.

Hieronder treffen we de specificaties aan;

De ASRock Z790 Taichi is een fors moederbord conform de E-ATX-standaard, met afmetingen van 30,5 bij 26,7 centimeter. Verder is het bord volledig in het zwart opgetrokken en met voldoende high-end specificaties is er veel op terug te vinden. Totaal telt het moederbord drie PCIe-sloten, waarvan de bovenste twee PCIe 5.0 x16 zijn - uiteraard voor een x8/x8-configuratie. Het onderste PCIe-slot betreft een PCIe 4.0 x16-slot. Voor opslag telt het moederbord maar liefst vijf M.2-sloten, waarvan één PCIe 5.0 x4 en vier PCIe 4.0 x4. Tenslotte zijn er nog acht SATA-poorten.

Het audiogedeelte bestaat uit een Realtek ALC4082-audiochip samen met een ESS SABRE 9218 DAC. De verkozen ethernetcontroller bestaat uit een Realtek Killer E3100G die twee poorten onder zijn hoeden neemt van 1 Gbps en 2,5 Gbps. De aanwezige draadloze implementatie bestaat uit een Intel Killer AX1675x, welke ondersteuning biedt voor Wi-Fi 6E samen met Bluetooth 5.3.

De ‘powerhouse’ van het bord, ofwel het powerfasedesign, steelt de show. Zoals ik al in de inleiding deelde, betreft dit een 24+1+2-configuratie. Een dik ontwerp bestaande uit VRM’S/MOSFETS gewaardeerd op 105 A. Hier zeg ik wederom: crème de la crème. Condensatoren op en rondom de socket zijn van Nichicon 12K - Japans fabricaat en uitgerust met een Renesas RAA229131-controller (PWM-chip). Het gaat hier overigens om een parallelle configuratie; er is dus geen sprake van een verdubbelaar.

Verder telt het moederbord vier geheugensloten voor maximaal 128 GB aan DDR5-werkgeheugen tot 7200 MHz+ met een overklok. USB 3.2 Gen 2×2 (20 Gbps) is aanwezig in de vorm van een interne header op het moederbord en laten we vooral de twee USB4/Thunderbolt 4 Type-C poorten niet vergeten.

De ASRock Z790 Taichi komt in een royale verpakking - luxueus is zeker op zijn plaats. Met de flap aan de voorzijde kan je al een eerste blik werpen op je nieuwe moederbord. Binnenin bestaat de verpakking uit twee lagen: het moederbord en de meegeleverde accessoires. Deze accessoires bestaan uit een gebruikershandleiding, twee kabelbinders, een Taichi-keycap, de Wi-Fi-antenne, een USB 2.0-omvormer voor twee interne USB 2.0-headers en vier zwarte SATA-kabels.

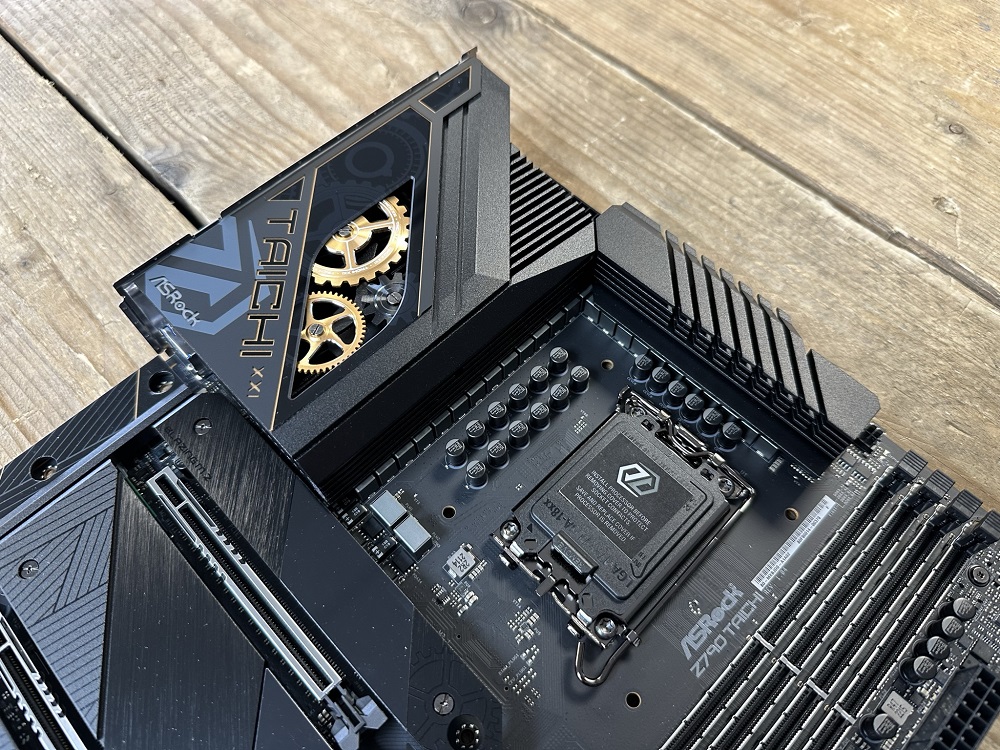

Door met de ASRock Z790 Taichi zelf. Eerste impressie: wat een lekker moederbord. De combinatie van zwart met gouden accenten valt bij mij goed in de smaak. De tandwielen keren symbolisch terug op het I/O-schild. De zwarte afwerking is een combinatie van volledig matzwart samen met wat glossy delen.

De achterzijde is voorzien van extra versterking middels een schild. Ook ter hoogte van de I/O zit een extra brug ter versteviging. Het gaat hier immers om een E-ATX-moederbord met simpelweg meer oppervlak (30,5 x 26,7 centimeter).

Op de linker onderzijde vinden we het audiopakket, bestaande uit de Realtek ALC4082-audiochip samen met een ESS SABRE 9218 DAC. Hier zijn extra condensatoren aangebracht ter versterking en om zaken zoals interferentie te minderen. Op de onderzijde sieren de pin-headers, bestaande uit een 4-pins RGB-header, een 3-pins ARGB-header, twee 4-pins fan-headers, een USB 3.2 Gen 1-header (5 Gbps), twee USB 2.0 headers, een debug-LED, twee 4-pins fan-headers, een reset- en powerknop, gevolgd door nog eens een 4-pins fan-header, samen met de algemene headers voor richting de I/O van de behuizing. Je leest het goed: er zitten alleen al aan de onderzijde van de ASRock Z790 Taichi vijf 4-pins fan-headers.

Op de rechterzijde zijn er acht SATA-poorten te vinden, wederom een USB 3.2 Gen 1-header (5 Gbps), een USB 3.2 Gen 2×2-header (20 Gbps), een 6-pins powerconnector voor snel opladen (Hi-Density), de 24-pins ATX-connector en nog eens twee 3-pins ARGB-headers.

Het moederbord heeft vier geheugensloten voor maximaal 128 GB aan DDR5-werkgeheugen tot 7200 MHz+ met een overklok. Net naast de geheugensloten zit nog een 4-pins fan header, wat het totaal nu op vijf 4-pins fan-headers brengt. De geheugensloten zijn verstevigd, net zoals de twee bovenste PCIe 5.0 x16-sloten op dit moederbord - deze zijn ook voorzien van extra versteviging.

Rondom de CPU-socket vinden we het powerpakket van dit moederbord, bestaande uit het benoemde 24-powerfasedesign. Hier heb ik je al meer over verteld in het hoofdstuk de specificaties. Ik zal er ongetwijfeld in de conclusie ook nog op terugkomen. Lang verhaal kort: deze ziet graag een Intel Core i9-13900K in de socket tegemoet. De processor verkrijgt zijn voeding middels twee 8-pins powerconnectoren.

De forse aluminium heatsink doet de VRM’s/MOSFETS passief koelen. Toch krijgt de ASRock Z790 Taichi nog wat extra koeling in de vorm van een actieve 30mm-fan. Deze is verwerkt tussen de aluminium heatsink die tegen de I/O zit.

De moederbord-I/O is rijkelijk gevuld met twee USB 2.0-poorten, een HDMI-poort, twee SMA-aansluitingen, een audio- en microfooningang, een optische audio-ingang, zes USB 3.2 Gen 1-poorten (5 Gbps), twee USB 3.2 Gen 2-poorten (10 Gbps), twee USB 4/Thunderbolt 4-poorten (40 Gbps) in de vorm van Type-C en twee ethernetpoorten van 1 Gbps en 2,5 Gbps.

Hieronder is een overzicht te vinden van de UEFI/het BIOS die je bij de ASRock Z790 Taichi aantreft.

Als eindnoot: dit is een moederbordreview. Hier kijken we specifiek naar productiviteit en synthetische resultaten. Diepgaandere resultaten aangaande processor, temperatuur en gameresultaten zijn bestemd voor onze processor- en videokaartreviews. Hoewel we bij nieuwe CPU-lanceringen c.q. architecturen veelal de reviews uitbreiden met een goede dosis aan gameresultaten.

Hieronder zijn resultaten te zien van de ASRock Z790 Taichi tegenover diverse Z790, Z690 en B760-moederborden. Het doel is om in dit hoofdstuk een algemene indruk van prestaties te geven. Prestatieverschillen tussen high-end moederborden/chipsets zijn veelal marginaal en niet te herleiden in de praktijk. Belangrijker gespreksonderwerp bij moederborden zijn zaken zoals de prijs, features en algemene kenmerken. Er is in de basis getest met een Intel Core i9-12900K, gezien we deze processor in eigen bezit hebben en consistent kunnen opvoeren. Voor de Intel Core i9-13900K-resultaten verwijs ik je graag door naar onze geschreven review.

Benchmarks, rendering en compiling

De ASRock Z790 Taichi is zonder meer een geweldig high-end moederbord met uitgebreide features. In de basis levert het moederbord een krachtig powerontwerp, waar ik persoonlijk mijn vingers doe bij aflikken. De zwarte uitstraling met de welbekende tandwielen zichtbaar op het I/O siert deze Taichi-serie. De gouden accenten doen het voor mij heel goed (lees: ik ben een liefhebber van goud en koper - een soort ekster, zeg maar). Het is niet te extreem, maar gewoon subtiel, zodat het deftig blijft.

Ik heb je inmiddels wel duidelijk gemaakt dat dit ASRock’s high-end Z790-moederbord is. Dit uit zich dan ook op voldoende fronten. Er is ondersteuning voor PCIe 5.0 in de vorm van twee PCIe 5.0 x16-sloten, die gecombineerd kunnen worden voor een x8/x8-configuratie. Ook is er een PCIe 5.0 x4 M.2-slot aanwezig, evenals vier PCIe 4.0 x4 M.2-sloten. Let wel dat er beperkingen optreden wanneer je meer bezetting hebt,;hier komt dan de verdeling van de CPU en chipset-lanes om de hoek kijken.

Dat je dit moederbord doet combineren met een Intel Core i9-13900K of een Intel Core i7-13700K is niet vreemd. Laat ik het anders zeggen: dit is naar mijn optiek een minimale vereiste. De dikke 24-powerfaseconfiguratie met VRM’s/MOSFETS gewaardeerd op 105 A zijn hiervoor gemaakt. De 24+1+2-configuratie is enorm potent. Ter beeldvorming: totaal telt het moederbord 2520 A als zijnde VRM-voorziening - damn!

De Realtek ALC4082-audiochip, samen met een ESS SABRE 9218 DAC, is van uitstekend niveau - ook hier is het een high-end ervaring. Verder heb je twee ethernetpoorten van 1 Gbps en 2,5 Gbps. Hier kan ik stellen dat de toevoeging van een 10Gbps-ethernetpoort een mooie keuze had kunnen zijn. Nochtans is het geen kwalijke zaak, want concurrerende Z790-moederborden zijn veelal 80 tot 180 euro hoger geprijsd.

Het bovenstaande pakket is op papier en in de praktijk zeer deftig. Ik zou verder kunnen uitweiden over de geweldige connectiviteit, met alle headers en USB-poorten van dien, maar ik vermoed dat je wel begrijpt wat ik bedoel. De ASRock Z790 Taichi is in het ‘ruime veld’ aan geteste Z790-moederborden op onze website een opvallend high-end verschijnsel. Voor een Z790-moederbord met deze specificaties en features kan ik enkel zeggen: chapeau! Oh ja, en laten we vooral de award niet vergeten; dik verdiend!
