Review: ASRock Z890 Taichi AQUA
Links; Navigatie;De lancering van de Intel Core Ultra 200S-processors ligt met 24 oktober 2024 alweer even achter ons. We kunnen duidelijk stellen dat AMD met zijn Ryzen 9000-series de generatie-winnaar is geworden. Toch krijgen we zo af en toe nog LGA 1851-moederborden binnen op kantoor, waaronder de in deze review besproken ASRock Z890 Taichi AQUA.
De Z890 Taichi AQUA is het vlaggenschip moederbord van ASRock voor deze generatie. Voorzien van een 28+1+2+1+1 powerdesign, een afneembaar Alphacool waterblok voor de VRM’s en een M.2 SSD en zes M.2-sloten waarvan twee PCIe 5.0 x4 en vier PCIe 4.0 x4. Nu is er nog veel meer te vinden op dit moederbord, iets wat we gedurende de showcase behandelen. Iets wat we op voorhand nog wel willen delen, is dat het moederbord voorzien is van tien USB Type-C poorten op het moederbord-I/O. Dit maakt het moederbord uniek, aangezien er geen andere moederbordfabrikanten zijn die dit eerder hebben gedaan.
De ASRock Z980 Taichi AQUA is verkrijgbaar bij onze webshoppartner Megekko. Bovenaan de review vind je de actuele webshopprijs.
Hieronder treffen we de specificaties aan:
ASRock Z890 Taichi AQUA | |
---|---|
Unique Feature | Superb Productivity - PCIe Gen5 (Graphics, M.2) - Dual Channel DDR5 - Thunderbolt™ 4 Type-C Ports (40 Gb/s) Rock-Solid Durability - Server-Grade Low-Loss PCB - 28+1+2+1+1 Power Phase, 110A SPS for VCore with Enlarged Heatsink Armor - Memory OC Shield - Flexible Integrated I/O Shield - 20K Long-lasting Black Caps (high quality and conductive polymer capacitors) Ultrafast Connectivity - Marvell 10G LAN, Realtek 5G LAN - 802.11be Wi-Fi 7 Module EZ Update - BIOS Flashback Button - ASRock Auto Driver Installer |
CPU | - Supports Intel® Core™ Ultra Processors (Series 2) (LGA1851RL-ILM) - Supports Intel® Hybrid Technology - Supports Intel® Turbo Boost Max 3.0 Technology - Supports Intel® Thermal Velocity Boost (TVB) - Supports Intel® Adaptive Boost Technology (ABT) - Integrated NPU for dedicated AI acceleration - Supports ASRock Hyper BCLK Engine |
Chipset | - Intel® Z890 |
Memory | - Dual Channel DDR5 Memory Technology - 4 x DDR5 DIMM Slots - Supports DDR5 non-ECC, un-buffered memory up to 9600MHz+(OC)* - Supports Clocked Unbuffered DIMM (CUDIMM) - Max. capacity of system memory: 256GB - Supports Intel® Extreme Memory Profile (XMP) 3.0x *1DPC 1R Up to 9600+ MHz (OC), 5600 MHz Natively. 1DPC 2R Up to 6800+ MHz (OC), 5600 MHz Natively. 2DPC 1R Up to 6800+ MHz (OC), 4800 MHz Natively. 2DPC 2R Up to 5800+ MHz (OC), 4400 MHz Natively. |
BIOS | - 256Mb AMI UEFI Legal BIOS with GUI support |
Graphics | - Intel® Xe LPG Graphics Architecture - 2 x Intel® Thunderbolt™ 4, support HDCP 2.3 and max. resolution up to 8K 60Hz / 5K 120Hz* * Intel® UHD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated. Supports two 4K displays or one 8K display. Only the CPU's embedded graphics can be displayed through Thunderbolt™ ports. If you want to display to a Thunderbolt™ monitor, please use CPU models with embedded graphics. |
Audio | - 5.1 CH HD Audio with Content Protection (Realtek ALC4082 Audio Codec) - WIMA Audio Capacitors (For Front Outputs) - ESS SABRE9219 DAC for Front Panel Audio (130dB SNR) - Individual PCB Layers for R/L Audio Channel - Impedance Sensing on Rear Out port - Nahimic Audio |
LAN | 1 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s (Marvell AQC113) - Support Wake-On-LAN - Support PXE 1 x 5 Gigabit LAN 10/100/1000/2500/5000 Mb/s (Realtek RTL8126) |
Wireless LAN | - 802.11be 2x2 Wi-Fi 7 Module - Supports IEEE 802.11a/b/g/n/ac/ax/axe/be - Supports 2.4GHz/5GHz/6GHz frequency band* - Supports 320MHz channel bandwidth with 6GHz frequency band* - 1 antenna to support 2 (Transmit) x 2 (Receive) diversity technology - Supports Bluetooth 5.4 - Supports MU-MIMO - Supports Killer LAN Software *The Wi-Fi 7 module is supported by Microsoft Windows® 11 only. The availability of the 6GHz band will depend on the different regulation status of each country and region. It will be activated (for supported countries) through Windows® Update and software updates once available. |
Slots | CPU: - 2 x PCIe 5.0 x16 Slots (PCIE1 and PCIE2), support x16 or x8/x8 modes* Chipset: - 1 x PCIe 4.0 x16 Slot (PCIE3), supports x4 mode* - 1 x M.2 Socket (Key E), supports type 2230 WiFi/BT PCIe WiFi module - Supports AMD CrossFire™ - 15μ Gold Contact in VGA PCIe Slots (PCIE1 and PCIE2) *If M2_2 is occupied, PCIE1 will downgrade to x8 mode and PCIE2 will downgrade to x4 mode. PCIE1 supports PCIe riser cards to extend one x16 slot to x8/x8 or x8/x4/x4 slots. Supports NVMe SSD as boot disks |
Storage | CPU: - 1 x Blazing M.2 Socket (M2_1, Key M), supports type 2280 PCIe Gen5x4 (128 Gb/s) mode* - 1 x Blazing M.2 Socket (M2_2, Key M), supports type 2280 PCIe Gen5x4 (128 Gb/s) mode* - 1 x Hyper M.2 Socket (M2_3, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode* Chipset: - 1 x Hyper M.2 Socket (M2_4, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode* - 1 x Hyper M.2 Socket (M2_5, Key M), supports type 2280 PCIe Gen4x4 (64 Gb/s) mode* - 1 x Hyper M.2 Socket (M2_6, Key M), supports type 2242/2260/2280 SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/s) modes* - 4 x SATA3 6.0 Gb/s Connectors * Supports Intel® Volume Management Device (VMD) Supports NVMe SSD as boot disks If M2_2 is occupied, PCIE1 will downgrade to x8 mode and PCIE2 will downgrade to x4 mode. |
RAID | - Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices - Supports RAID 0, RAID 1, RAID 5 and RAID 10 for M.2 NVMe storage devices |
USB | CPU: - 2 x Thunderbolt™ 4 Type-C (Rear) Chipset: - 2 x USB 3.2 Gen2x2 Type-C (Front) - 4 x USB 3.2 Gen2 Type-C (Rear) - 4 x USB 3.2 Gen1 Type-A (Front) - 4 x USB 3.2 Gen1 Type-C (Rear) - 4 x USB 2.0 (Front) * All USB ports support ESD Protection |
Connector | - 3 x Thermistor Cable Headers - 1 x SPI TPM Header - 1 x Power LED and Speaker Header - 1 x RGB LED Header* - 3 x Addressable LED Headers** - 2 x CPU Fan Connector (4-pin) (Smart Fan Speed Control)*** - 4 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)*** - 1 x AIO Pump Fan Connector (4-pin) (Smart Fan Speed Control)*** - 1 x Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*** - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector) - 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector) - 1 x Front Panel Audio Connector (15μ Gold Audio Connector) - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) - 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) - 2 x Front Panel Type C USB 3.2 Gen2x2 Headers (20 Gb/s) - 1 x Dr. Debug with LED - 1 x Power Button with LED - 1 x Reset Button with LED * Supports in total up to 12V/3A, 36W LED Strip ** Support in total up to 5V/3A, 15W LED Strip *** CPU_FAN1 supports the fan power up to 1A (12W). CPU_FAN2, CHA_FAN1~4, AIO_PUMP and W_PUMP support the fan power up to 3A (36W). CPU_FAN2, CHA_FAN1~4, AIO_PUMP and W_PUMP can auto detect if 3-pin or 4-pin fan is in use. |
Rear Panel I/O | - 2 x Antenna Ports - 1 x Optical SPDIF Out Port - 2 x Thunderbolt™ 4 Type-C Ports (40 Gb/s for USB4 protocol; 40Gb/s for Thunderbolt™ protocol)* - 4 x USB 3.2 Gen2 Type-C Ports (10 Gb/s) - 4 x USB 3.2 Gen1 Type-C Ports (USB32_TC_56 support Ultra USB Power.) - 2 x RJ-45 LAN Ports - 1 x Clear CMOS Button - 1 x BIOS Flashback Button - 1 x Line Out Jack (Gold Audio Jack) - 1 x Microphone Input Jack (Gold Audio Jack) * Supports USB PD 3.0 up to 5V@3A (15W) charging |

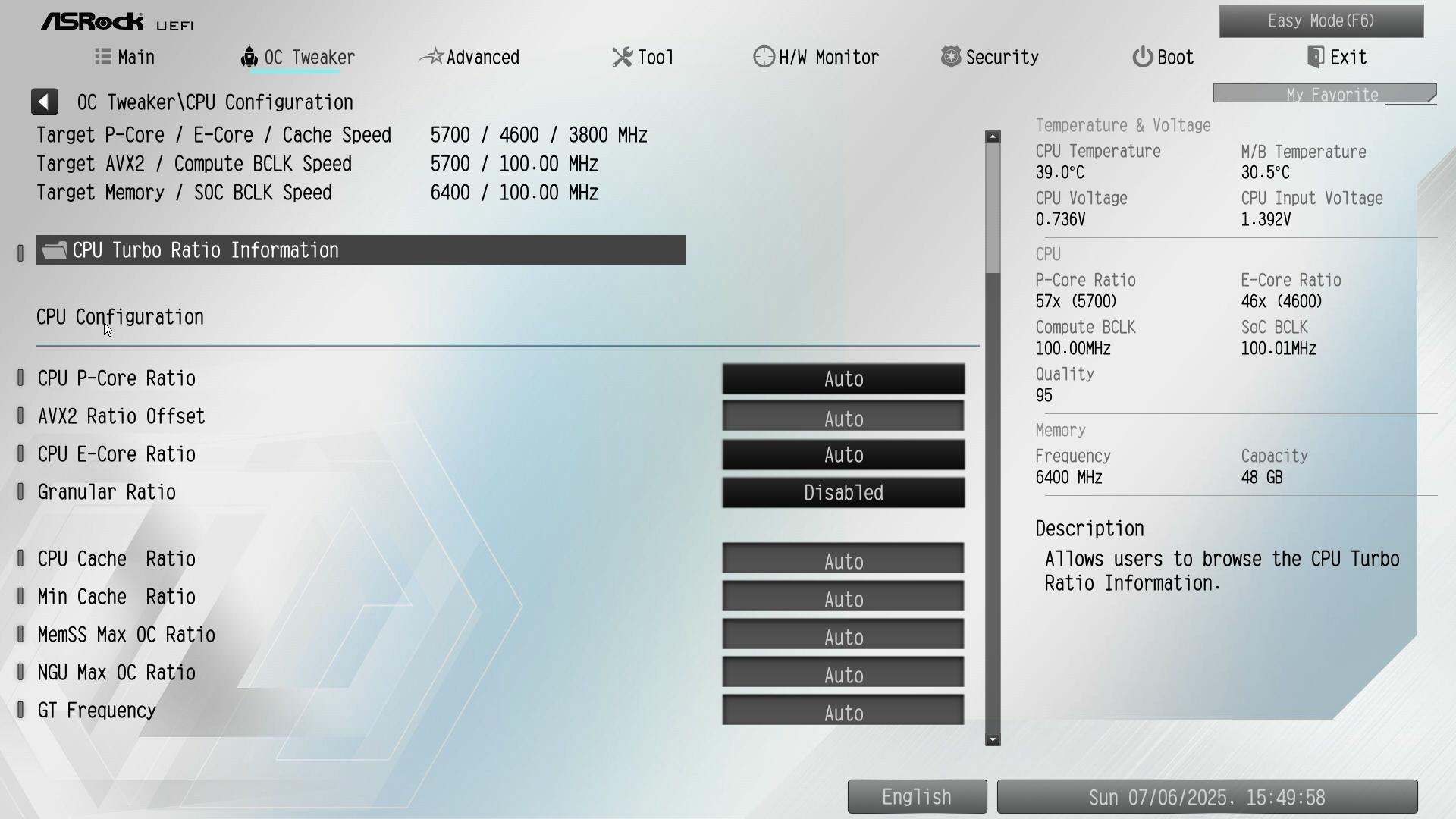

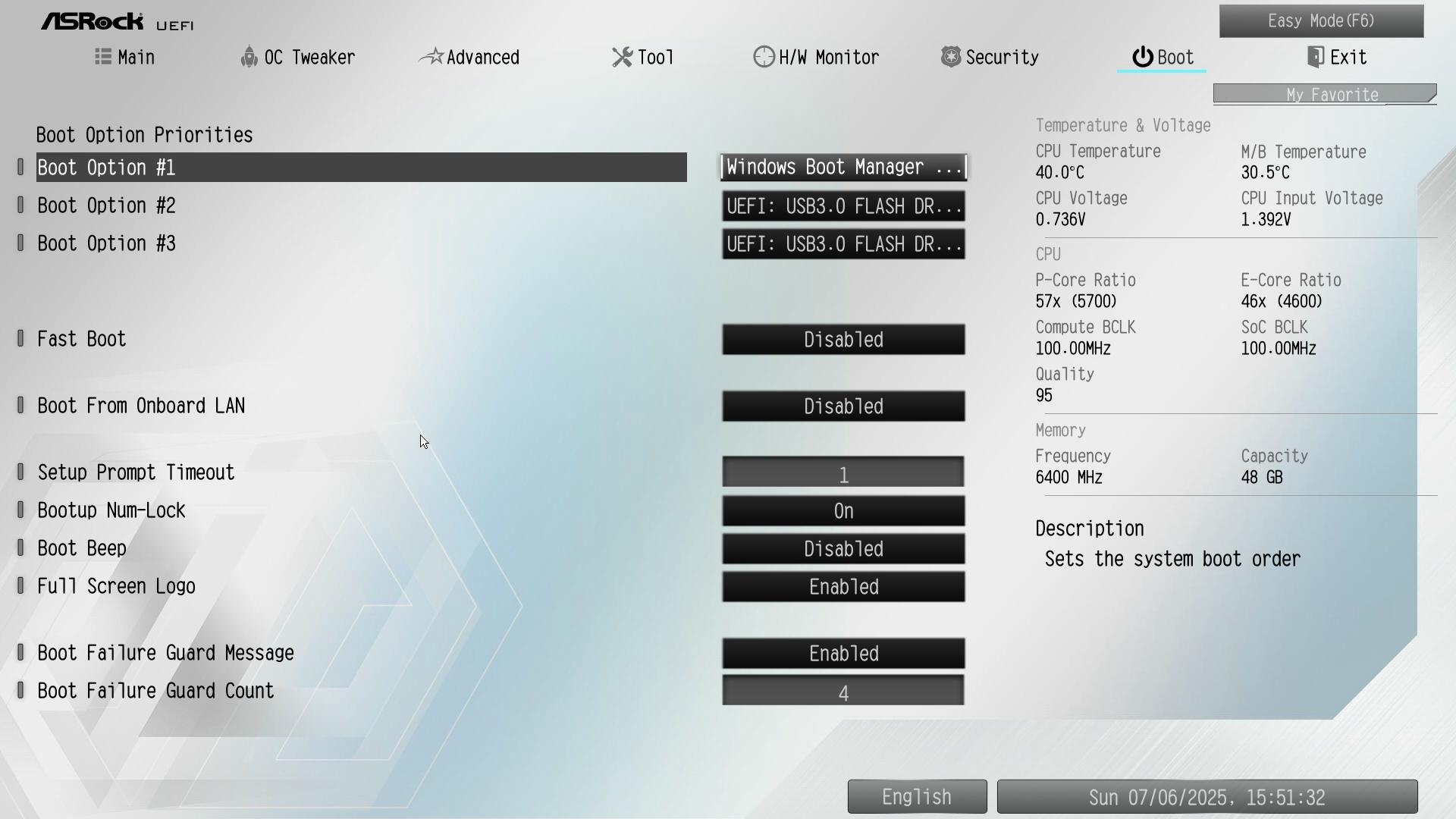

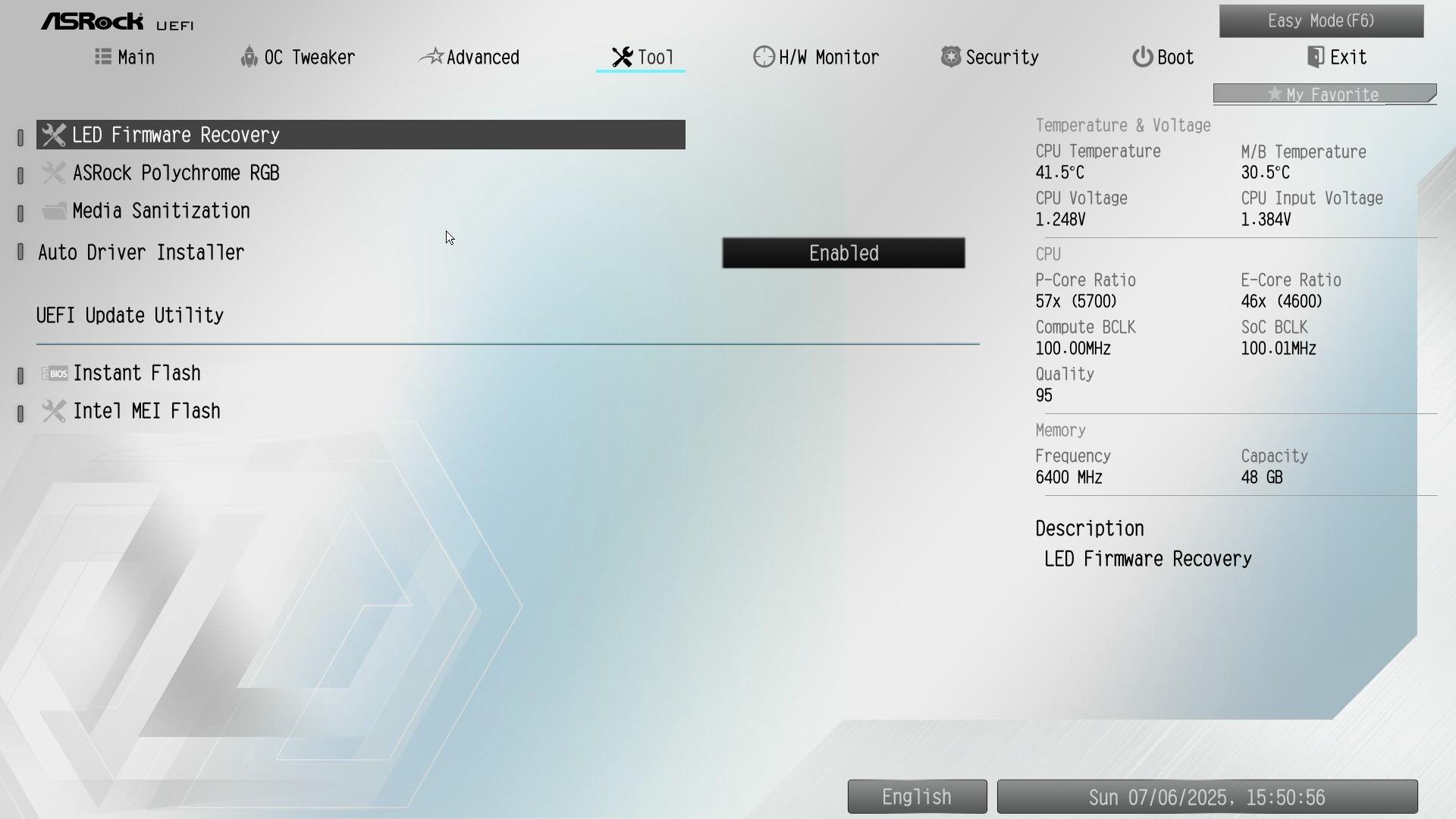

Software and UEFI | Software - ASRock Motherboard Utility (A-Tuning) - Killer Control Center - ASRock Polychrome SYNC* UEFI - ASRock EZ Mode - ASRock Full HD UEFI - ASRock My Favorites in UEFI - ASRock Auto Driver Installer - ASRock Instant Flash *These utilities can be downloaded from ASRock Live Update & APP Shop. |

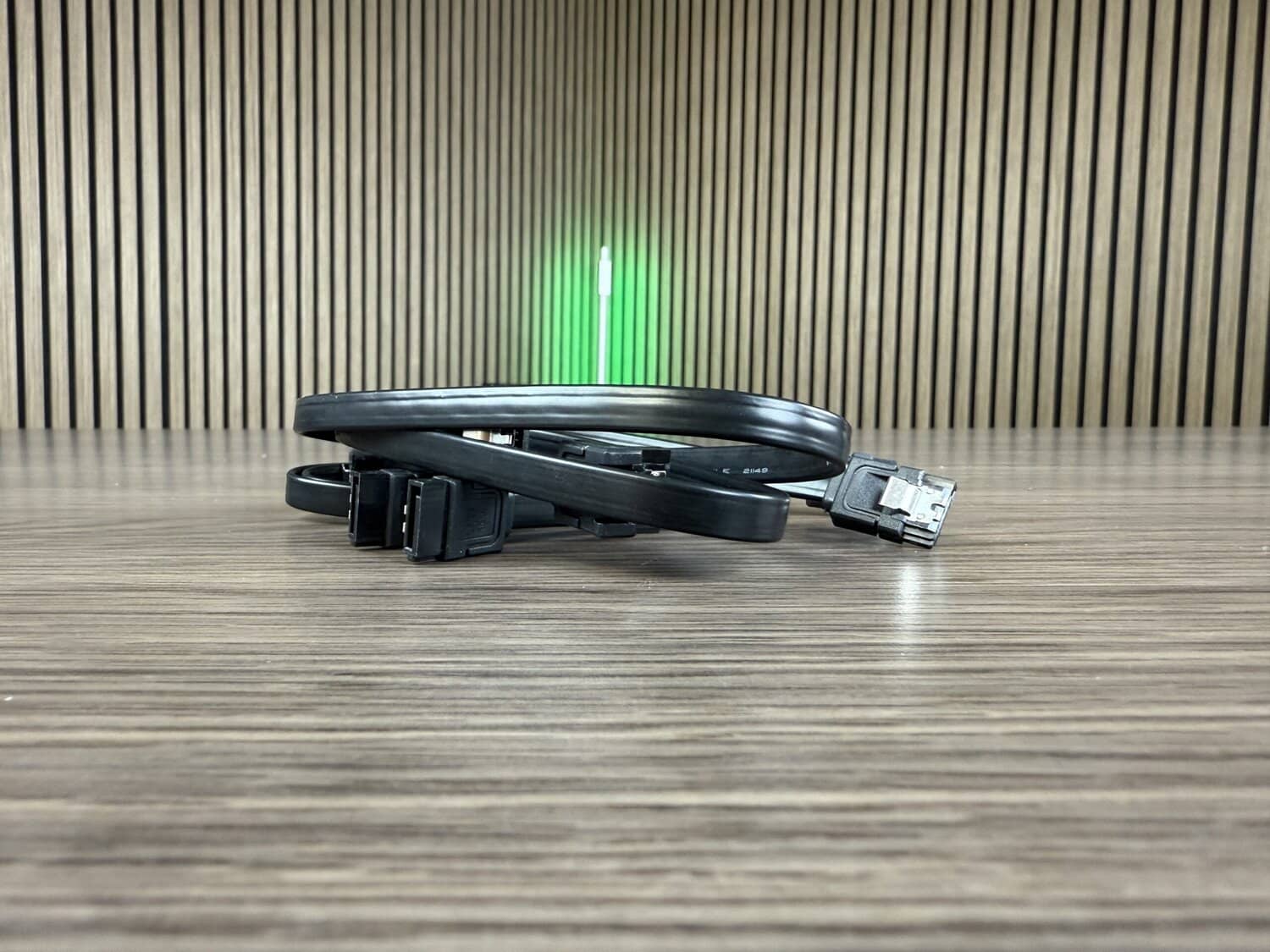

Accessories | - 4 x SATA Data Cables - 1 x USB 2.0 Bracket - 1 x ASRock WiFi 2.4/5/6 GHz Antenna - 1 x ARGB Splitter Cable - 3 x Thermistor Cables |
Form Factor | - EATX Form Factor: 12.0-in x 10.8-in, 30.5 cm x 27.4 cm - 10 Layer PCB - 2oz Copper PCB |
OS | - Microsoft Windows® 11 64-bit |
Certifications | - FCC, CE - ErP/EuP ready (ErP/EuP ready power supply is required) - CEC Tier II ready |
Z890
De nieuwe Intel Core Ultra 200-processors nemen plaats in socket LGA 1851 (codenaam: Socket V1) op chipset Z890. De chipset in combinatie met een geplaatste processor beschikt over 48 PCIe-lanes. Zoals op te merken uit de specificaties, heeft Intel vier extra PCIe 5.0-lanes toegevoegd ten opzichte van de vorige generatie, wat het totaal op Arrow Lake 20 PCIe 5.0-lanes maakt. Hiervan zijn er 16 bedoeld voor het PCIe 5.0 x16-slot (de videokaart) en vier voor een PCIe 5.0 x4 M.2 SSD. Verder beschikt de processor ook nog over vier PCIe 4.0-lanes voor een additionele PCIe 4.0 x4 M.2 SSD. Totaal telt de processor dus 24 CPU-lanes.
Vanuit de Z890-chipset worden nog eens 24 chipset-lanes geleverd. Deze zijn allemaal PCIe 4.0, wat het totaal op 48 PCIe-lanes brengt. Daarmee kunnen we stellen dat Arrow Lake een rijk arsenaal heeft aan mogelijkheden als het om USB- en connectiviteitsmogelijkheden gaat.
Dat de ASRock Z890 Taichi AQUA een exotisch moederbord is met net zo’n exotische prijs, mag inmiddels wel duidelijk zijn. Dit moederbord schaf je naar ons inziens dan ook als liefhebber c.q. enthousiasteling aan. Ergens pretenderen we het moederbord ook als zijnde HALO-product. Het laat de kennis en kunde zien van de fabrikant in kwestie.

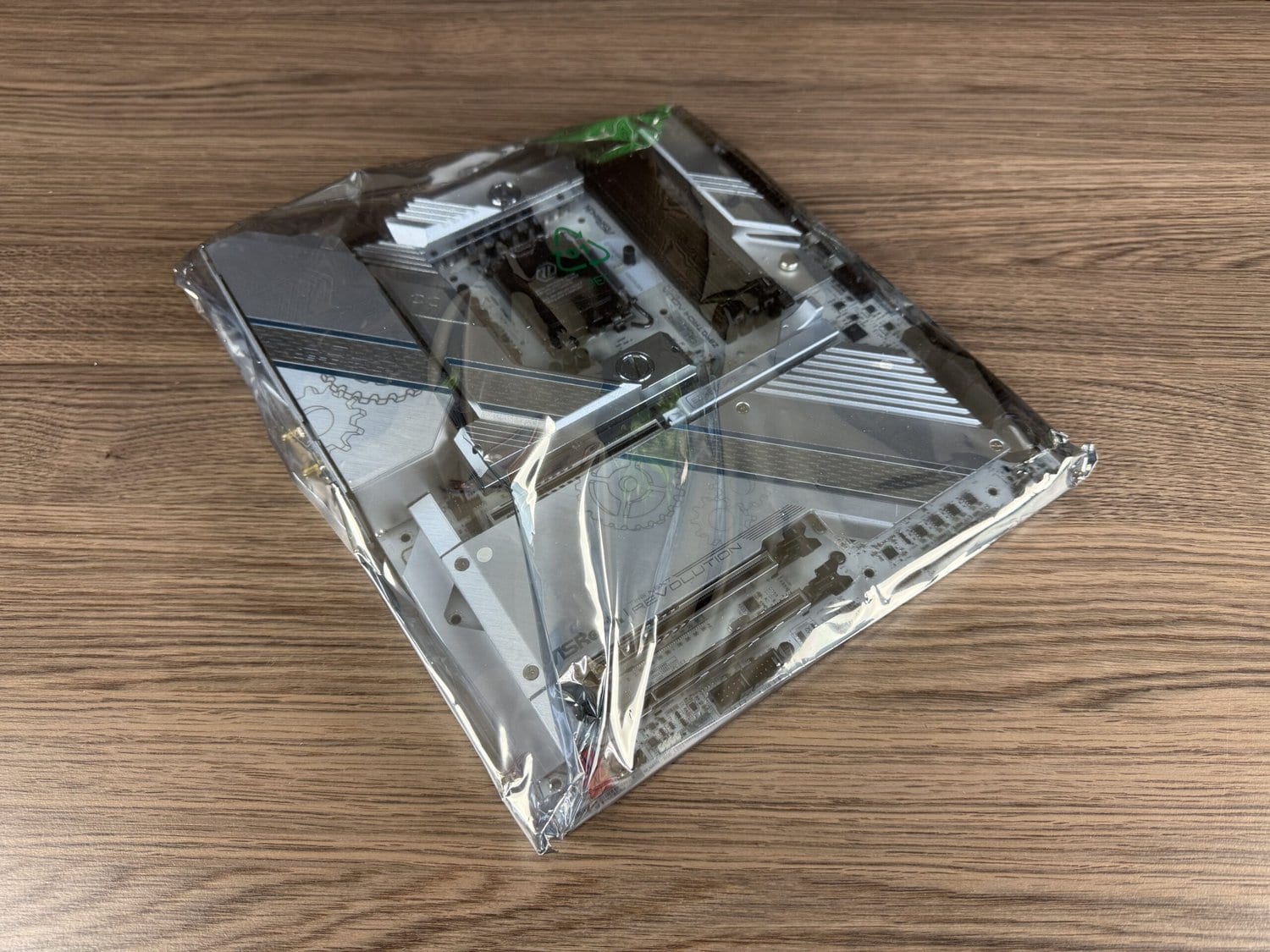

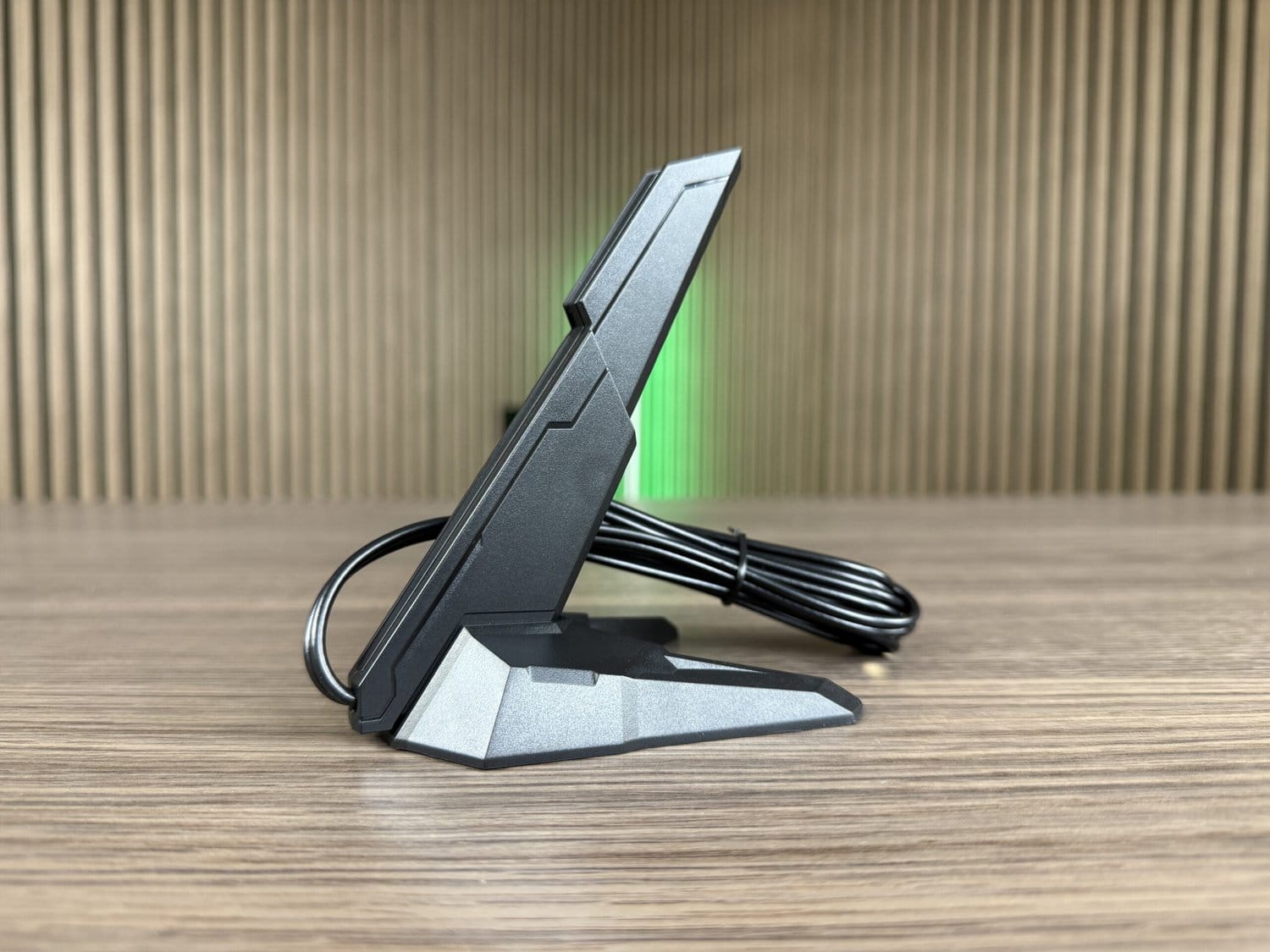

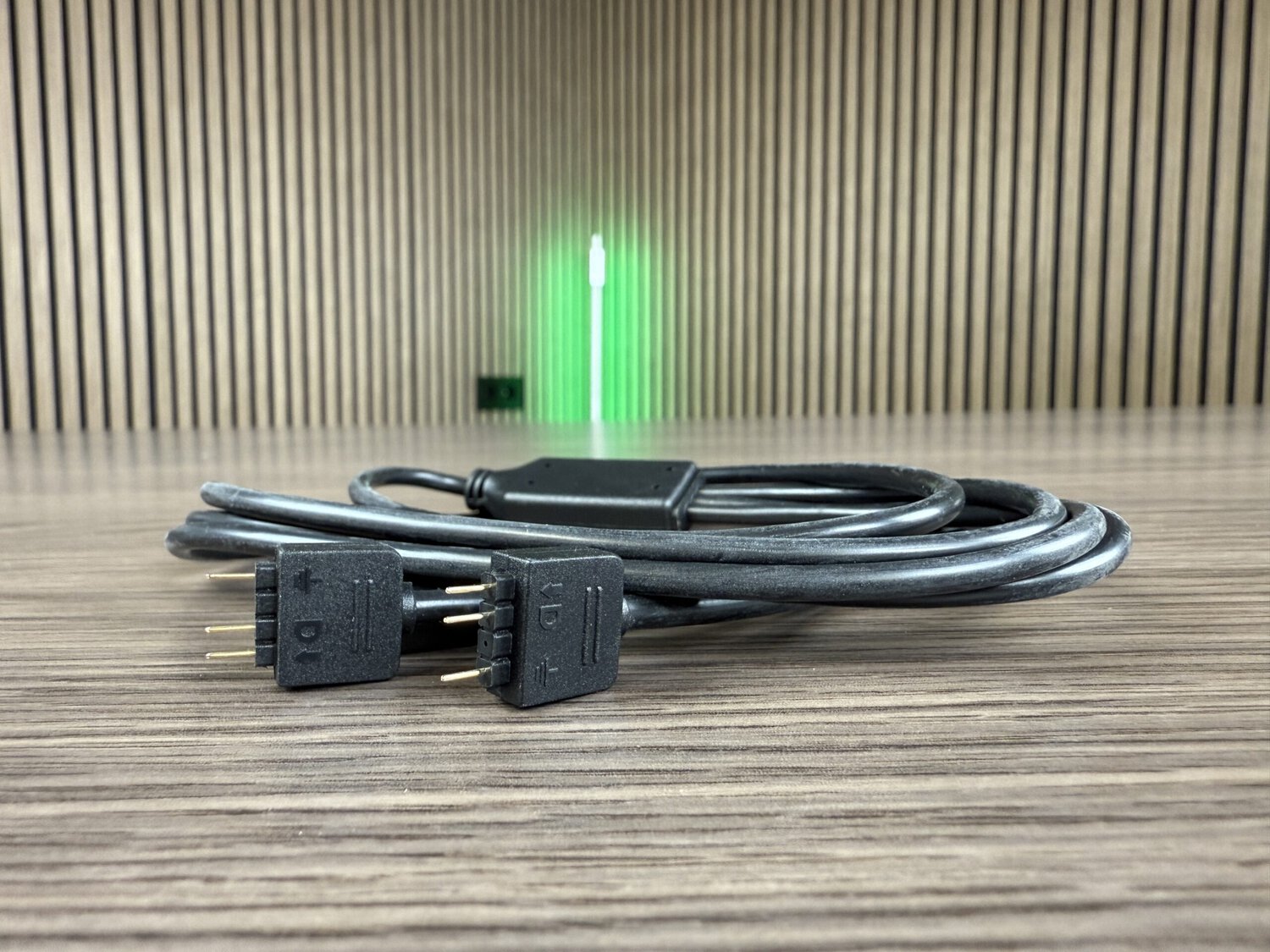

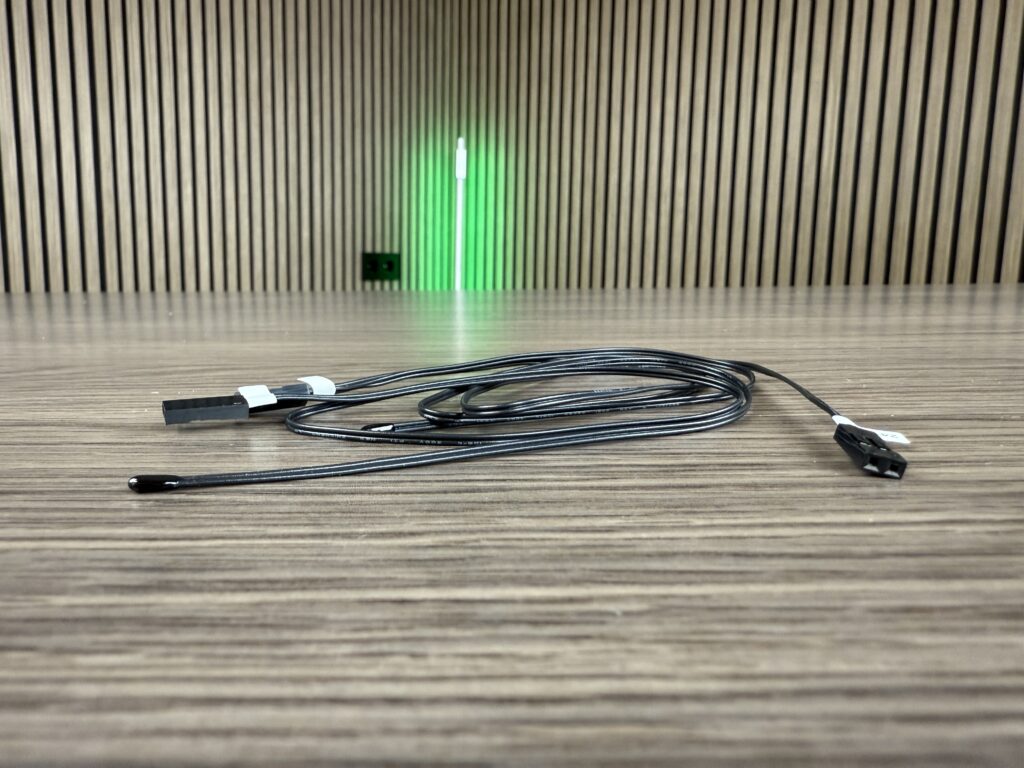

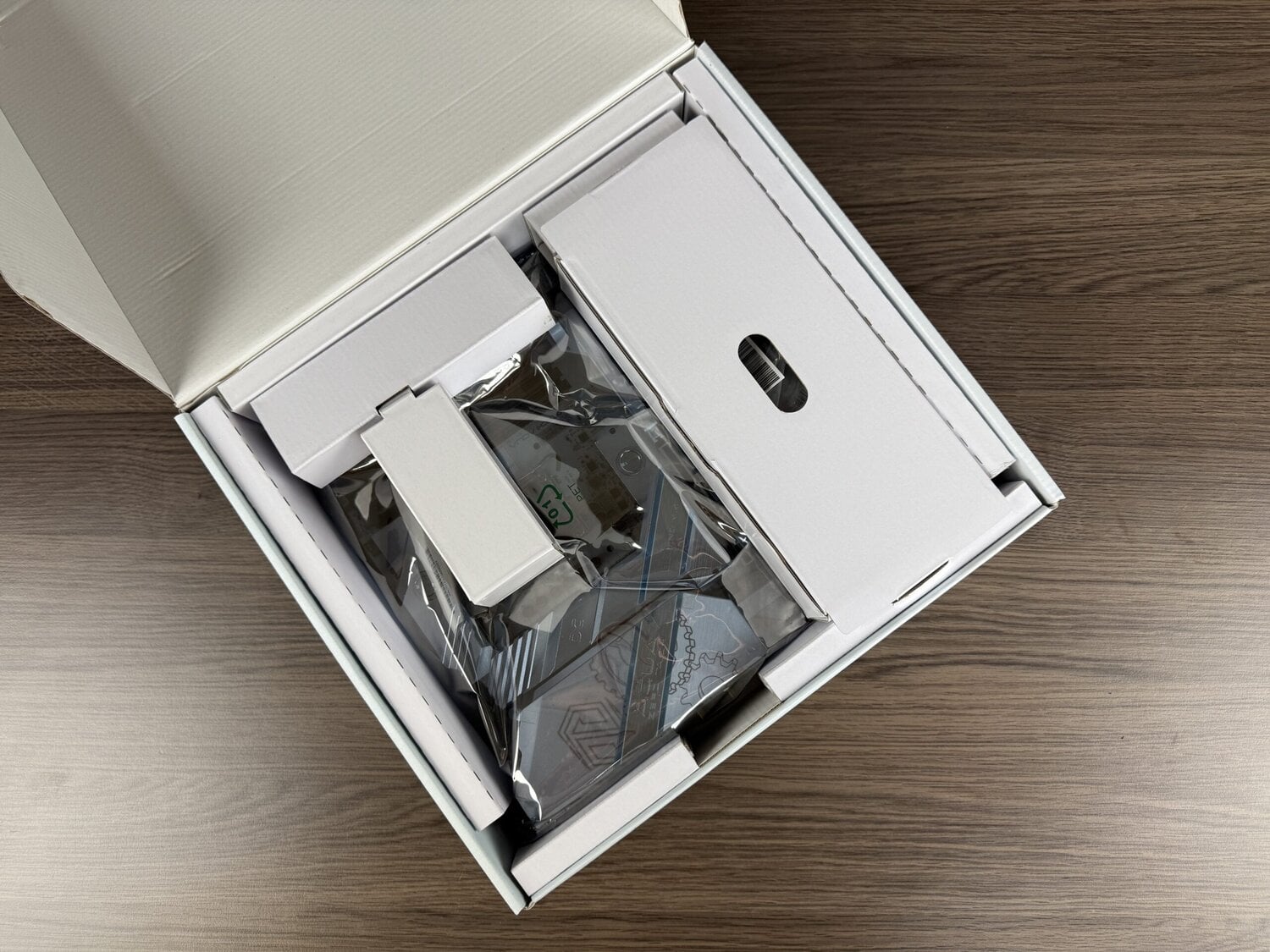

De AQUA komt in een elegante doos met niet overdreven veel accessoires. De accessoires bestaan uit een WiFi-antenne, een USB 2.0 adapter naar interne USB 2.0 header (hiermee krijg je toch beschikking over USB Type-A poorten), thermokoppels, een 3-pin ARGB-adapter, vier SATA-kabels en een snelgids.

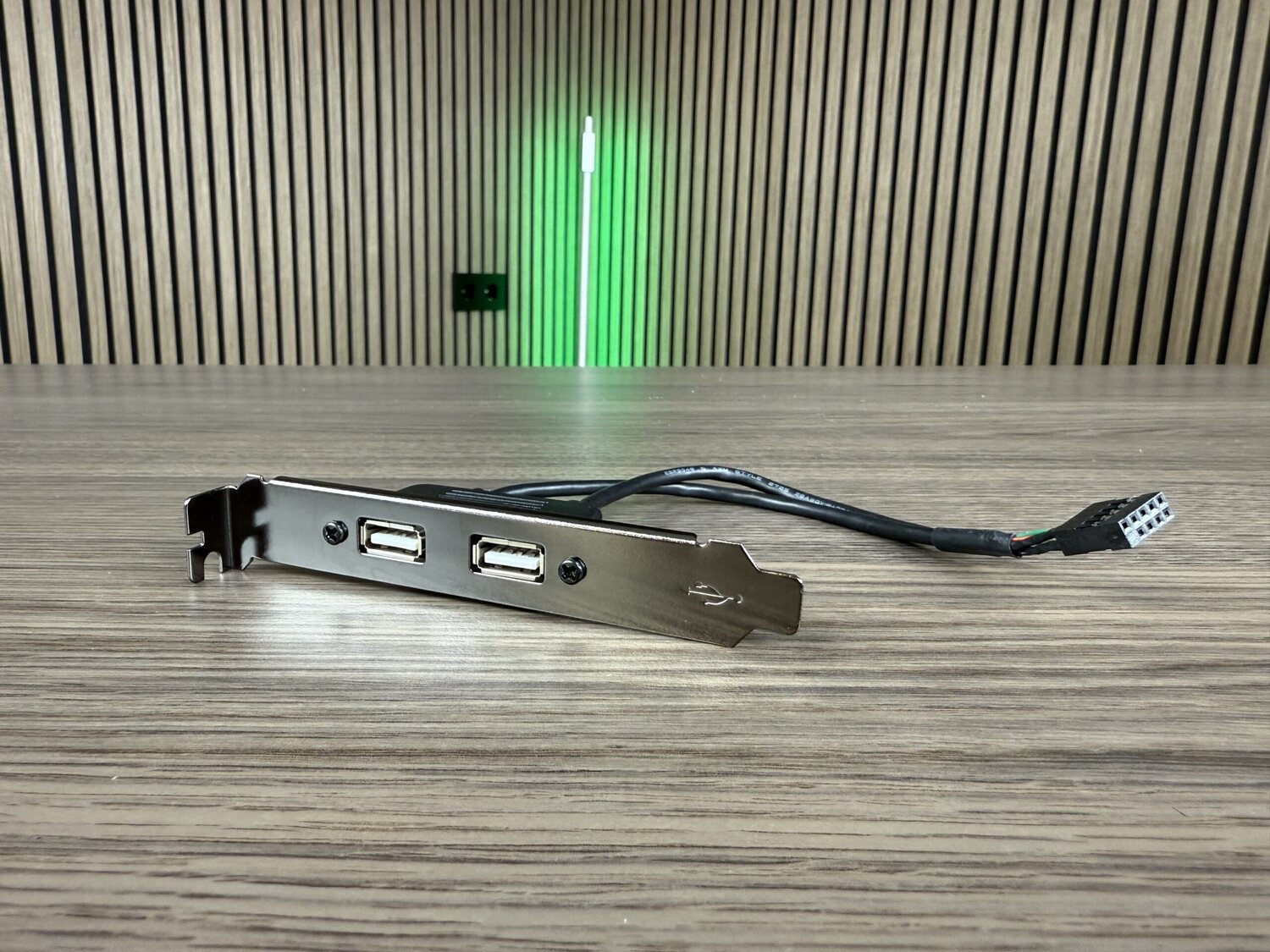

De USB 2.0 adapter naar interne USB 2.0 header is voor de eenvoud toch meegeleverd, aangezien het moederbord op het I/O gebruik maakt van tien USB Type-C poorten. Eerlijk is eerlijk: wij hebben tijdens de review gebruik gemaakt van deze adapter voor connectiviteit met randapparatuur en een USB-stick voor het flashen van de BIOS. Inmiddels heeft veel randapparatuur directe USB Type-C connectiviteit, waar traditionele USB-dongles vaak nog in Type-A zijn uitgevoerd. Het is sterk afhankelijk per fabrikant of hier adapters voor worden meegeleverd als accessoire.

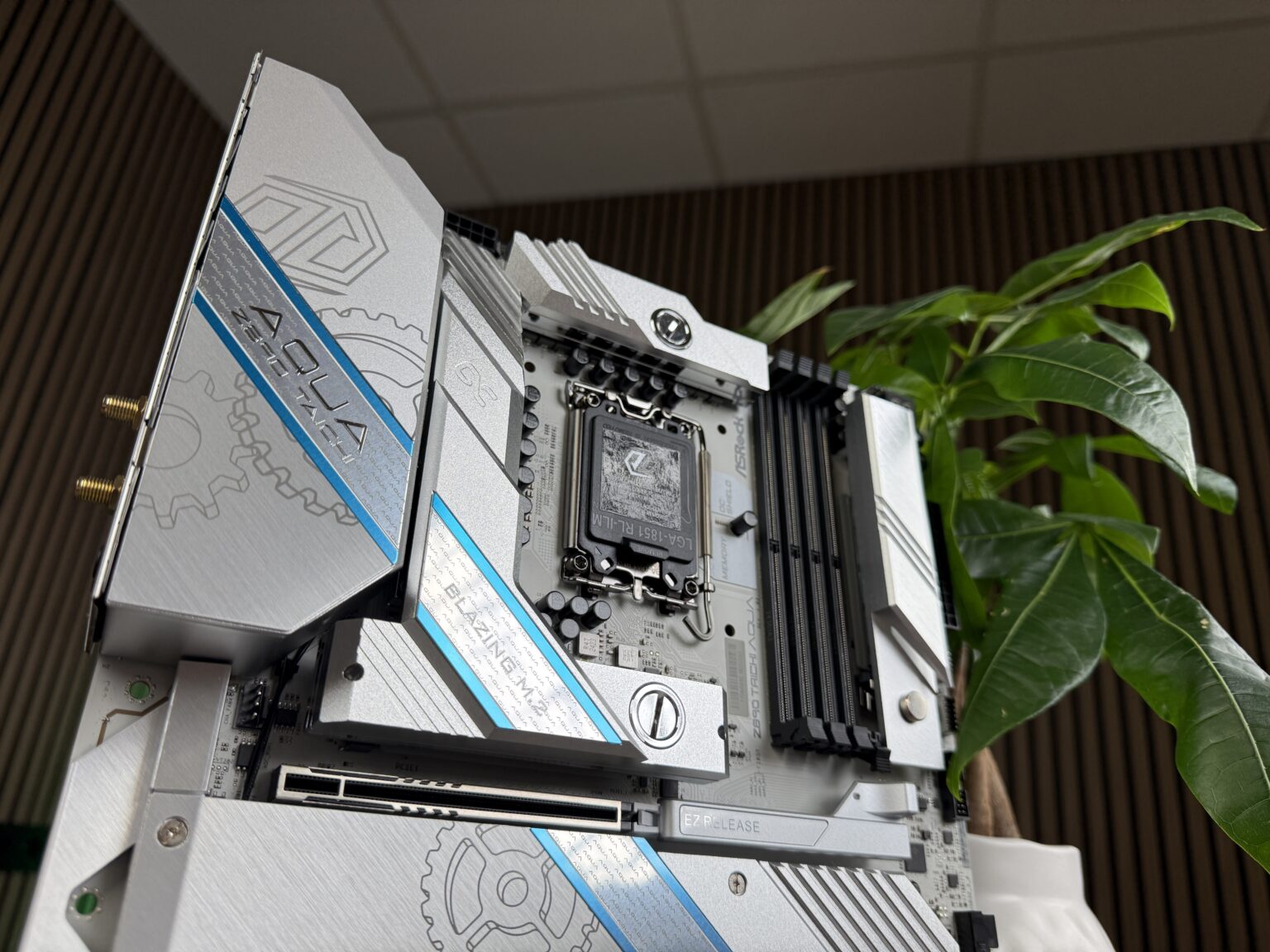

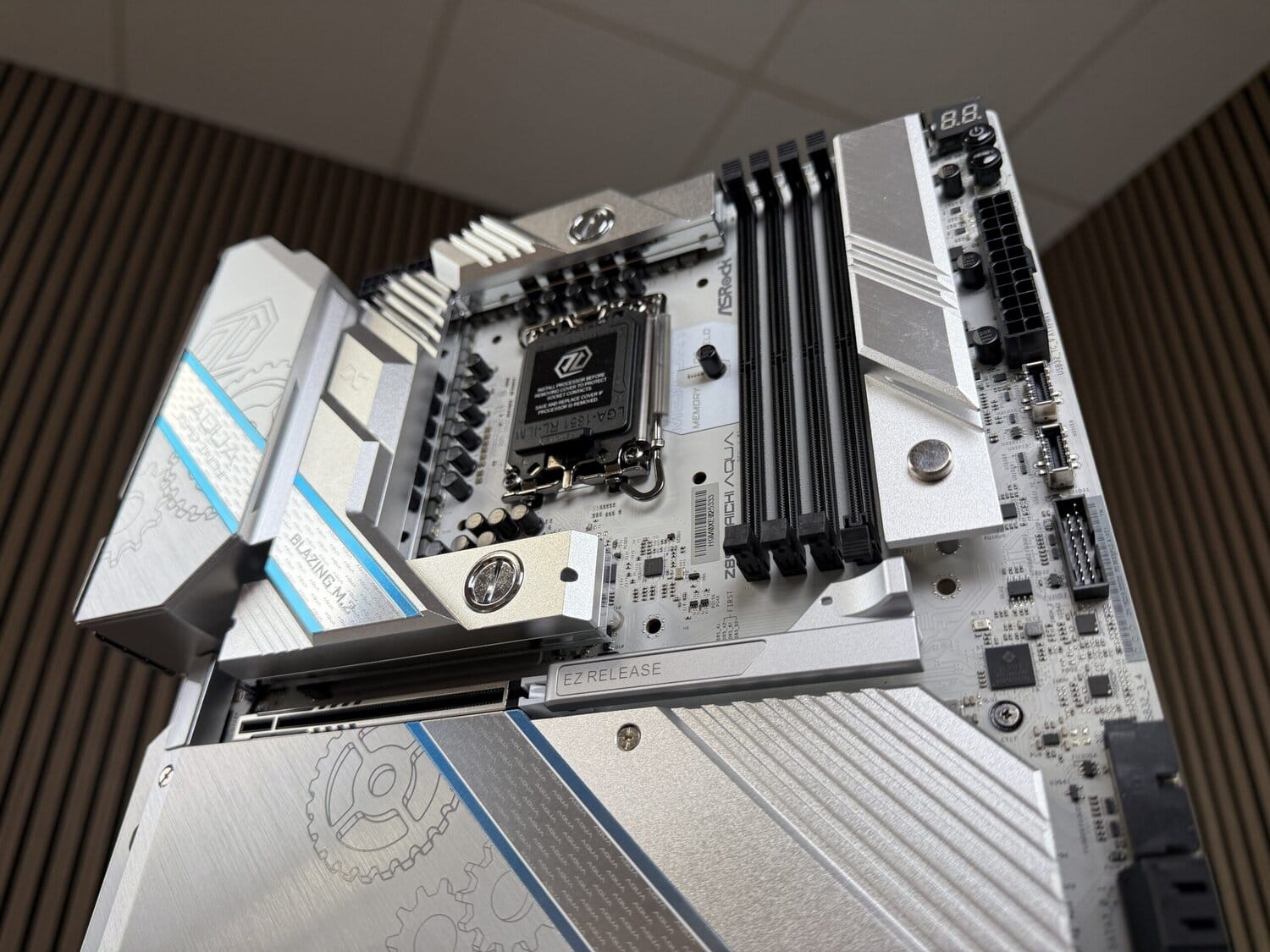

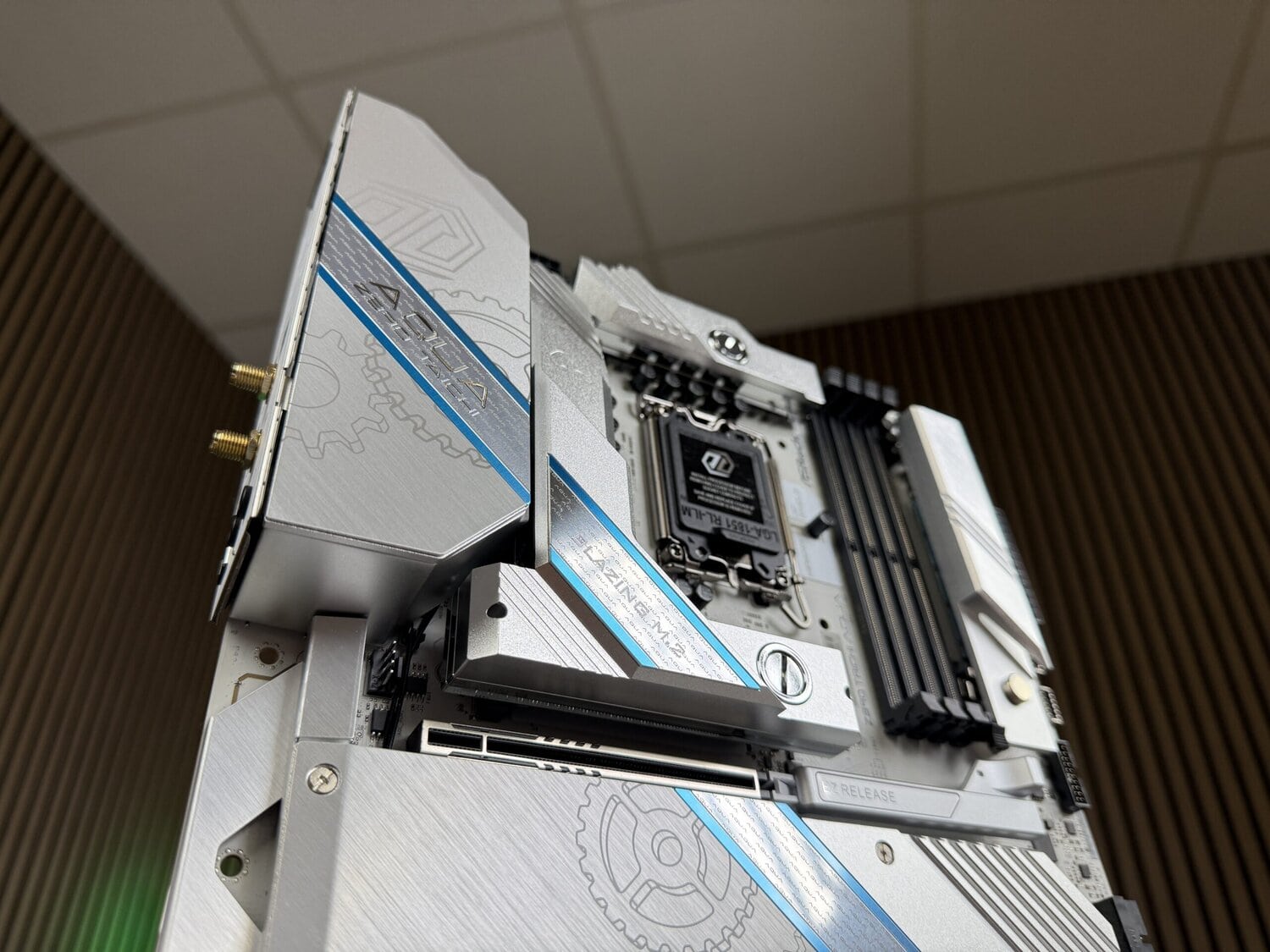

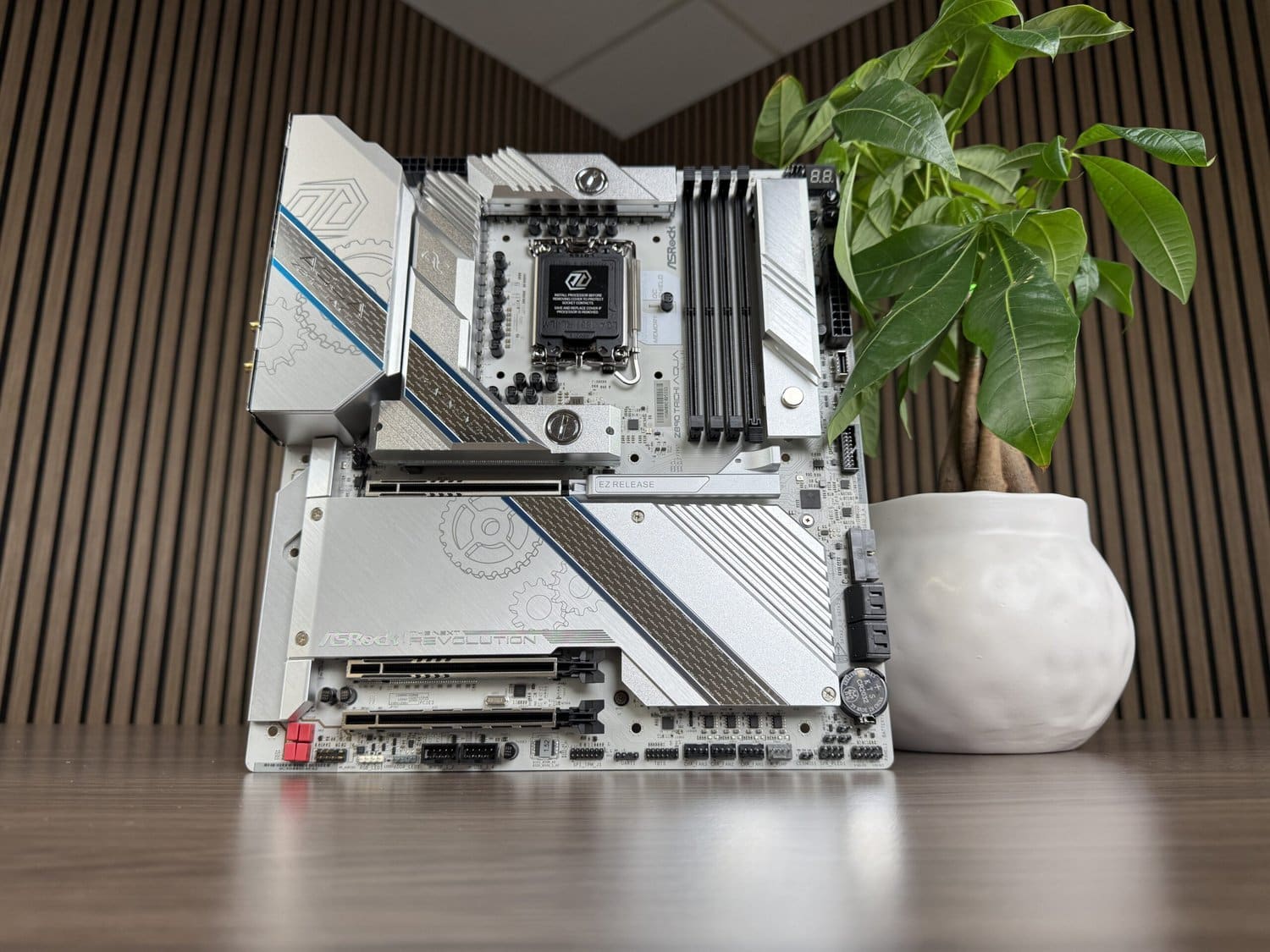

De eerste indruk van dit moederbord is imposant te noemen. Het moederbord is in handen echt zwaar; een printplaat met gewicht. Wederom spelen tandwielen een hoofdrol in het ontwerp van deze Taichi. Gepaard met een witte printplaat, zilveren heatsinks en een likje blauw voor het AQUA-effect. We hebben aardig wat imposante moederborden op kantoor gehad; daar sluit deze AQUA naadloos op aan.

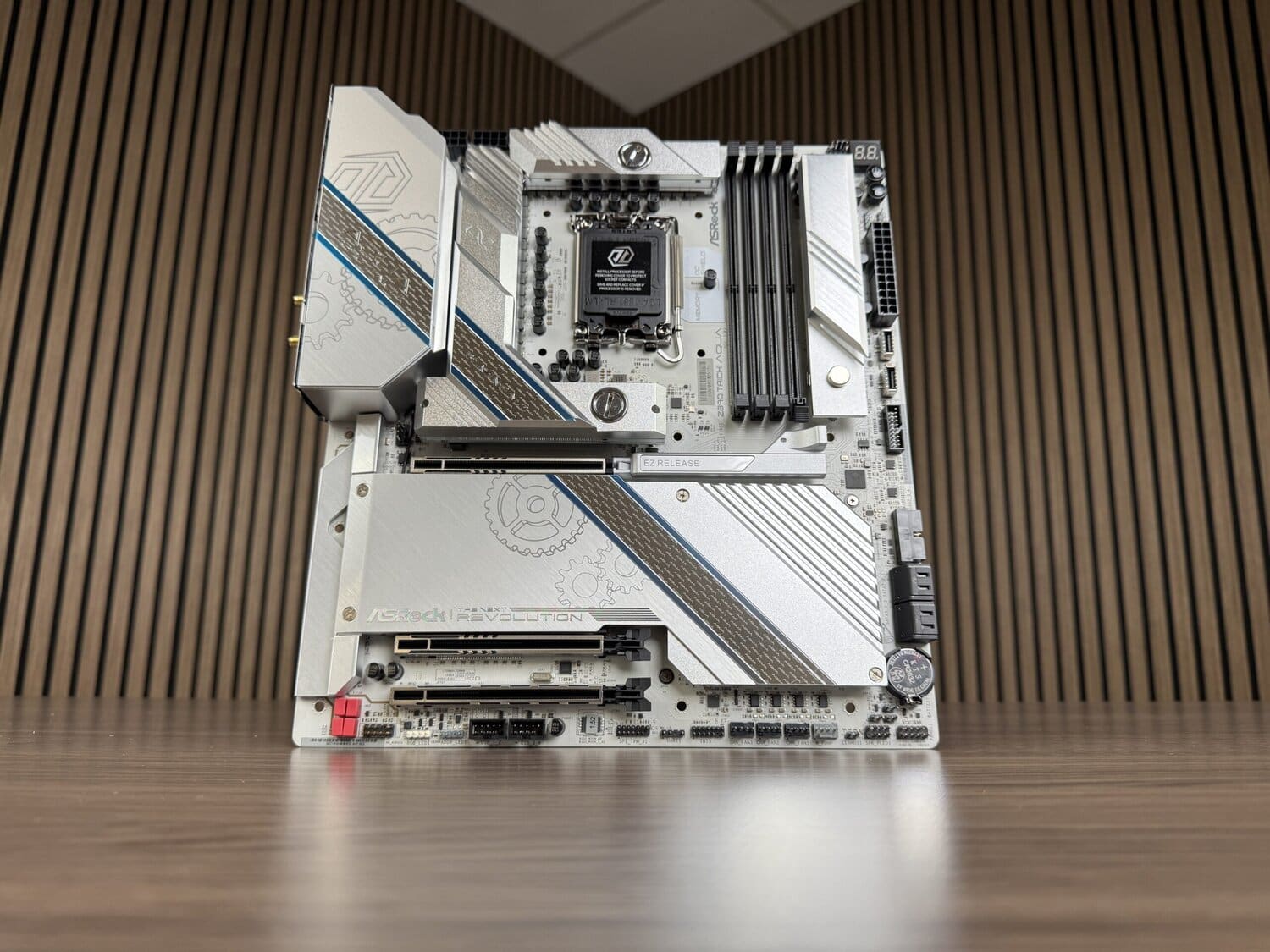

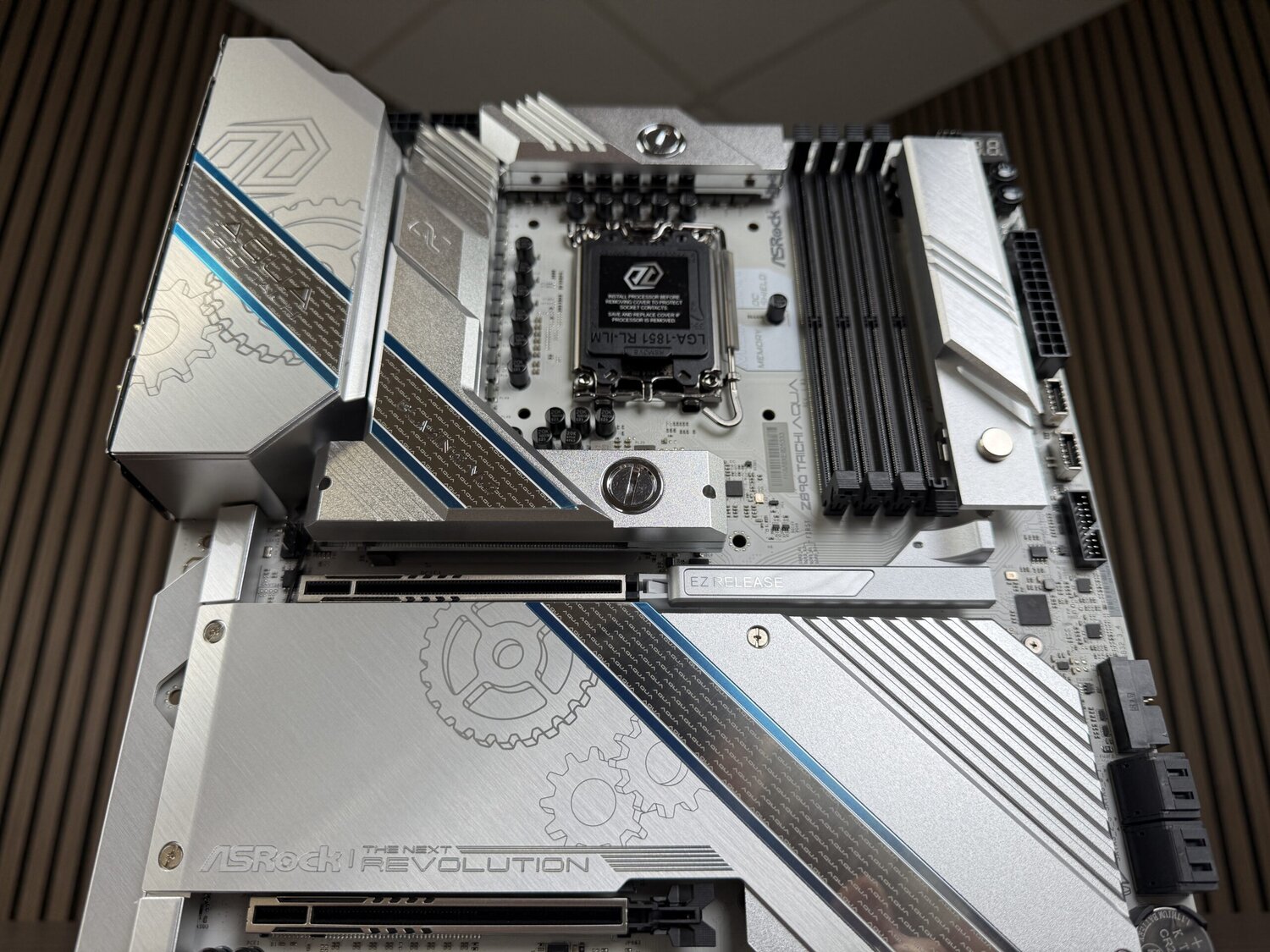

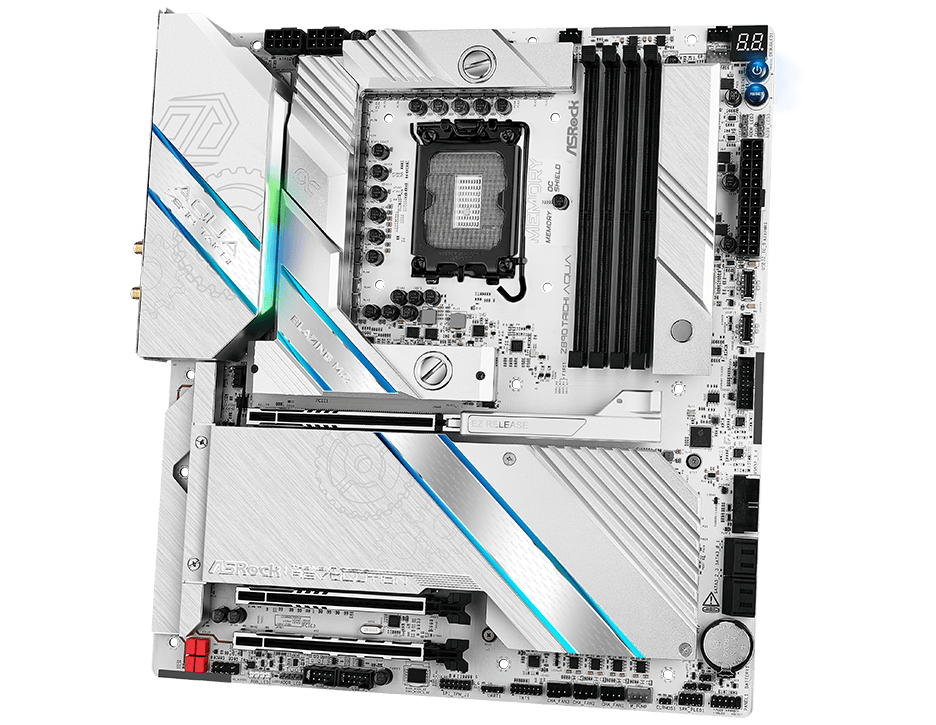

Laten we het moederbord eens van dichterbij bekijken. Het betreft een E-ATX van 30,5 bij 27,4 centimeter. Hiermee is de AQUA nog wat breder dan de eerder besproken ASRock X870E Taichi met 26,7 centimeter.
Wat valt er te vinden op deze ruime printplaat? In de basis sommen we belangrijke eigenschappen op:
- Twee PCIe 5.0 x16-sloten (x16 of x8/x8)
- Een PCIe 4.0 x16-slot (x4)
- Zes M.2-sloten (2x PCIe 5.0 x4 en 4x PCIe 4.0 x4)
- Een 28+1+2+1+1 (110A) powerdesign met SPS-technologie

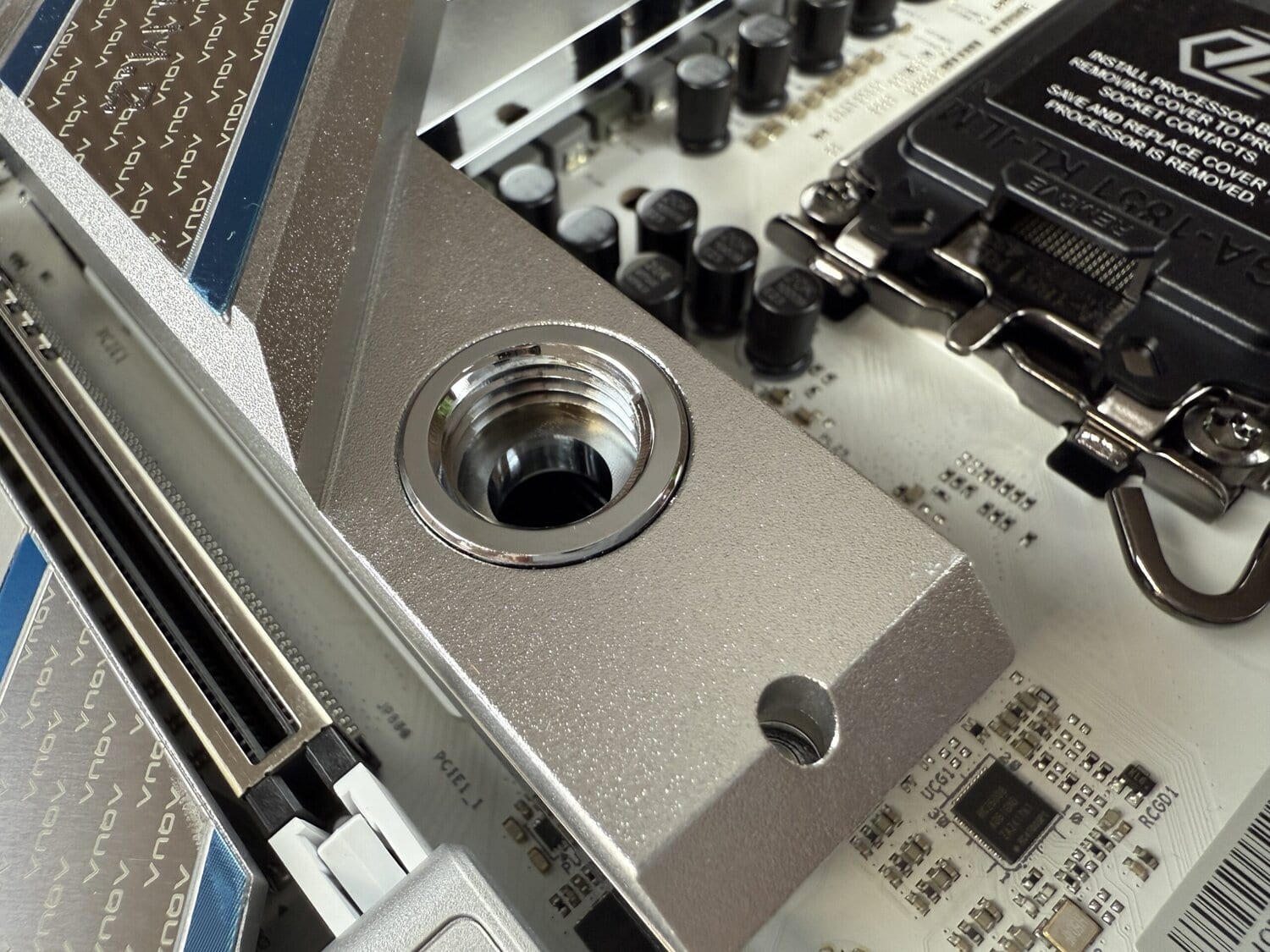

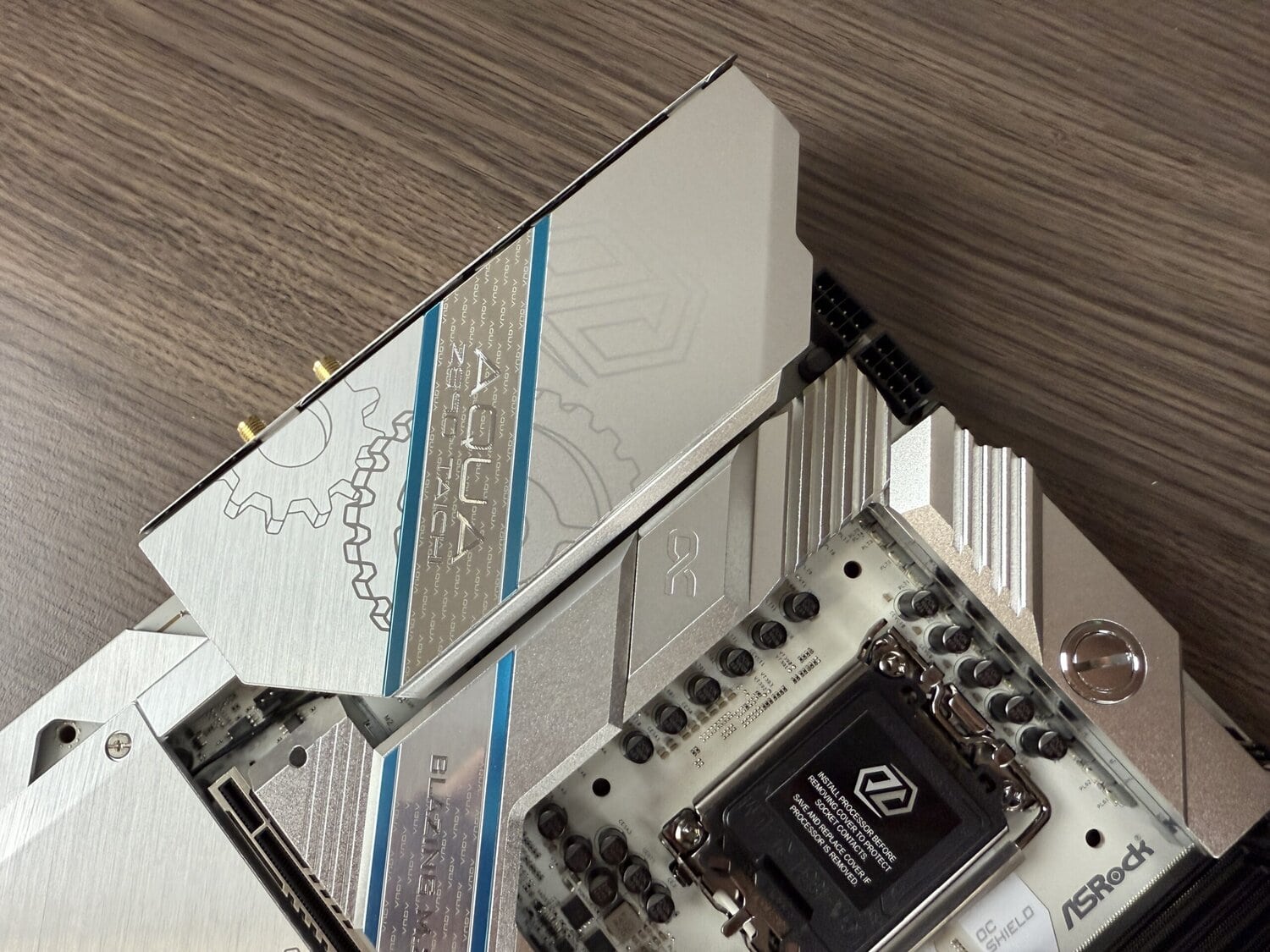

- Een afneembaar Alphacool waterblok voor de VRM’s en een M.2 SSD
- Vier DDR5-geheugensloten overklokbaar tot 9600MHz+
- Een Realtek ALC4082 audiochip in combinatie met een ESS ES9219 QUAD DAC-versterker
- Een Marvell 10Gbps-ethernetpoort, een Realtek 5Gbps-ethernetpoort en WiFi 7
- Tien USB Type-C poorten op het moederbord-I/O, waarvan twee Thunderbolt 4

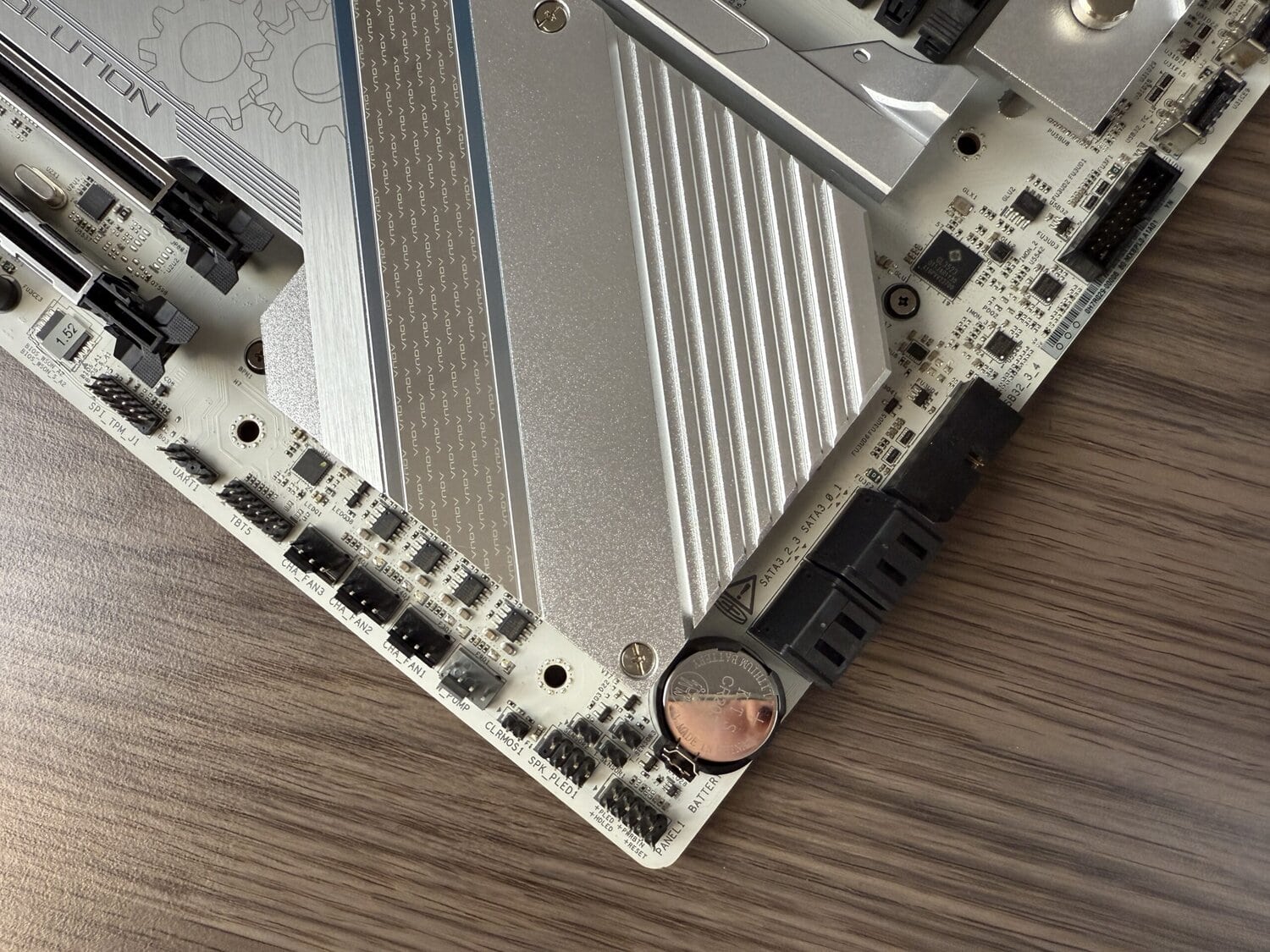

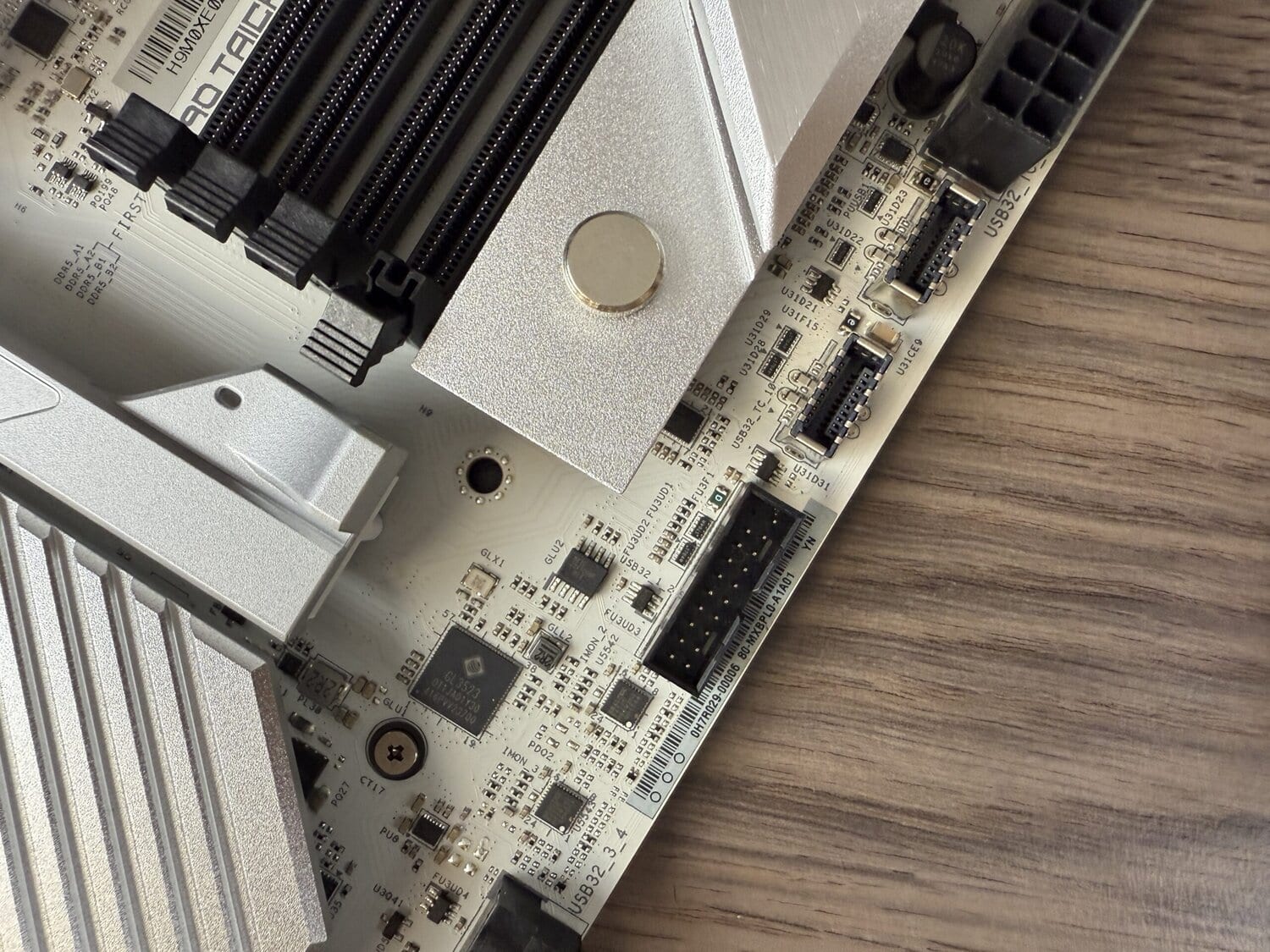

Verder is de AQUA rijkelijk gevuld met een goede dosis aan interne connectiviteit. Totaal telt het moederbord acht 4-pin fan headers, drie ARGB-headers (3-pin), een RGB-header (4-pin), twee interne USB 2.0 headers, twee USB 3.2 Gen1 headers en een USB 3.2 Gen2x2 header voor nog meer USB Type-C.

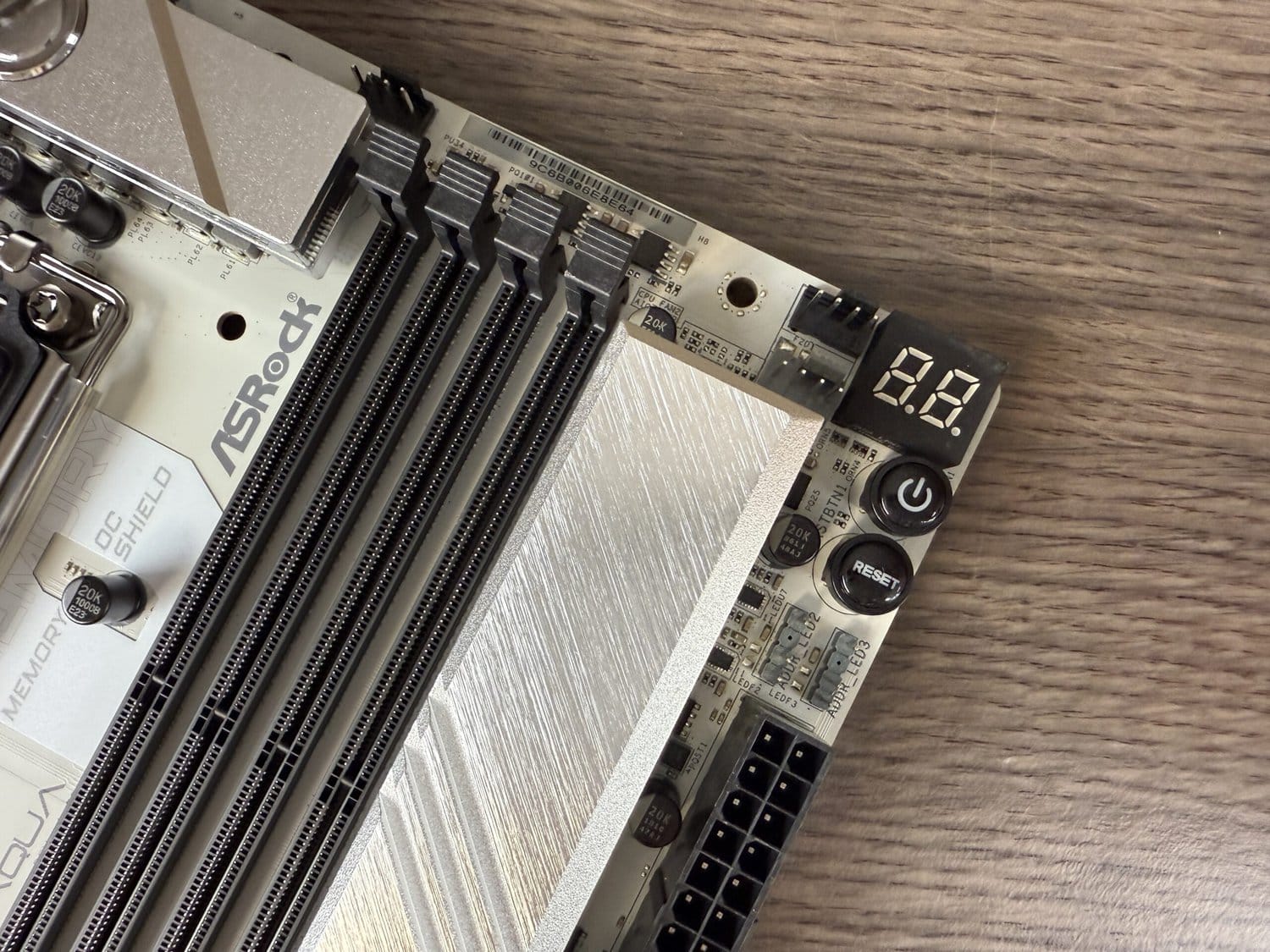

Ook maakt het moederbord gebruik van debug-mogelijkheden met LED-indicatoren en een Q-postscherm. Deze bevinden zich op de rechterbovenhoek van het moederbord, waar ook een fysieke power- en resetknop te vinden is. Als accessoire levert ASRock drie thermokoppels mee; ook wel bekend als thermistor kabels. Hier zijn drie interne headers voor aanwezig, zodat je directe temperatuurmetingen kan uitvoeren. Je plaatst deze naar wens; bijvoorbeeld ter hoogte van de VRM’s op de printplaat.

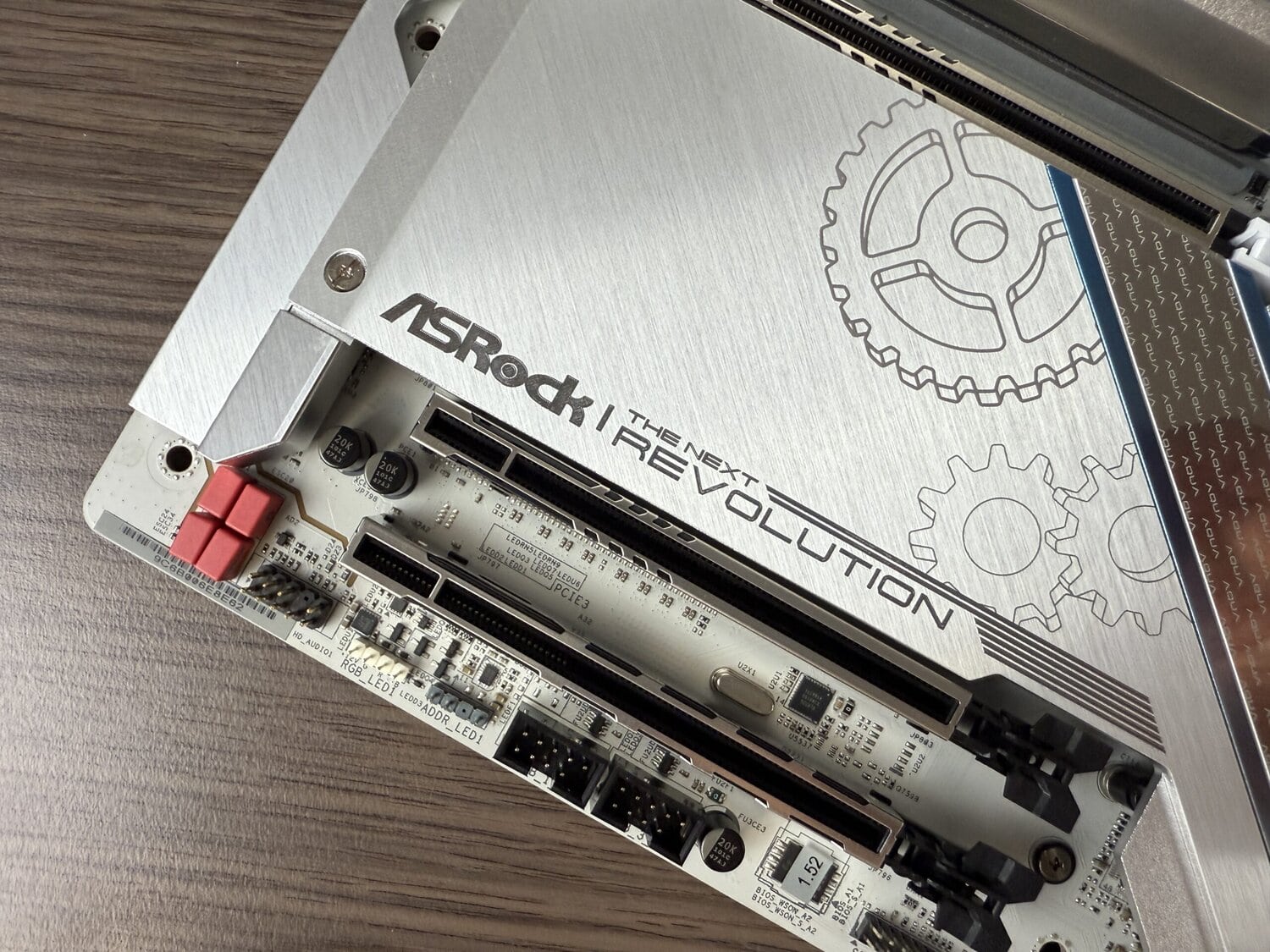

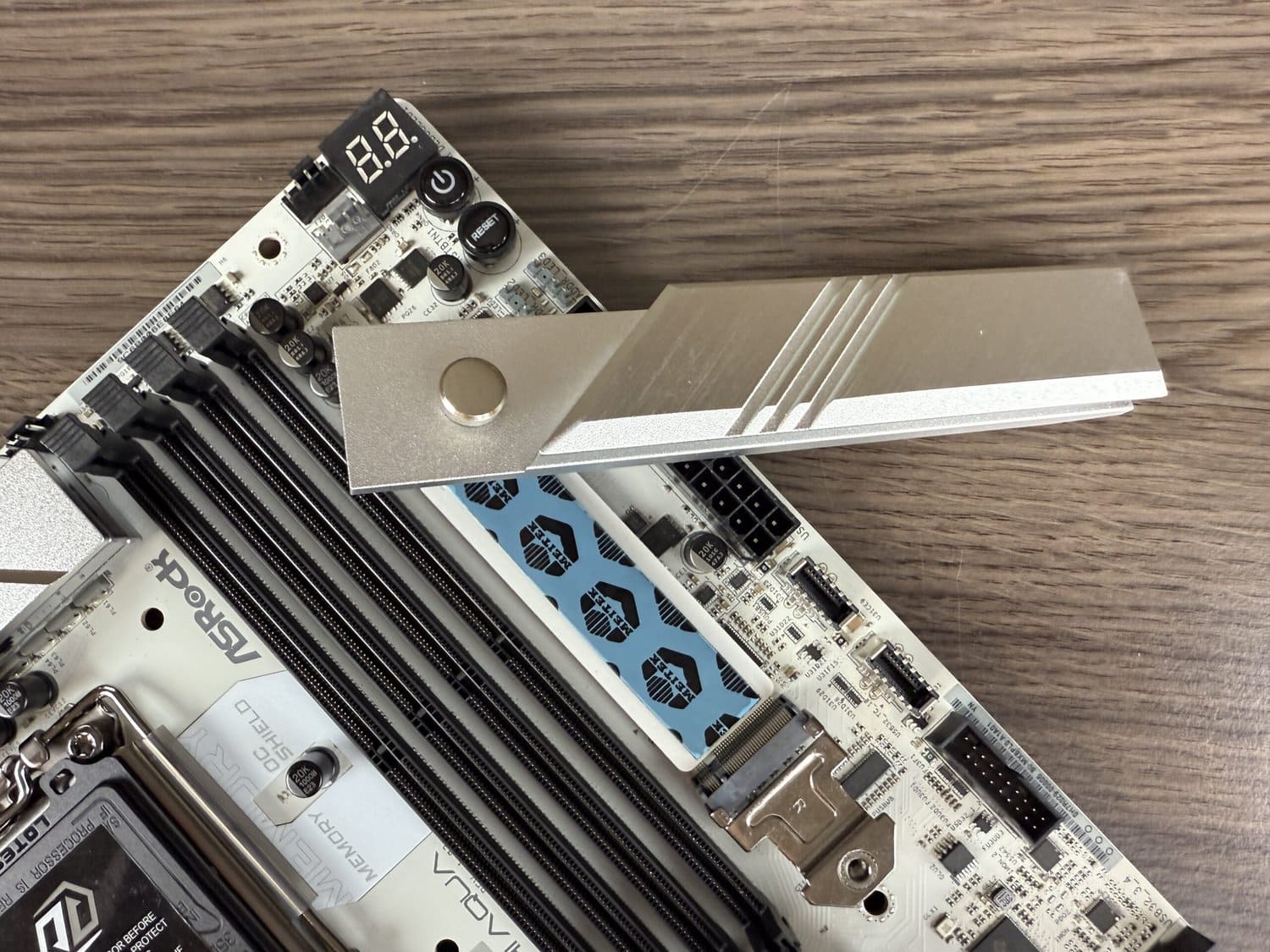

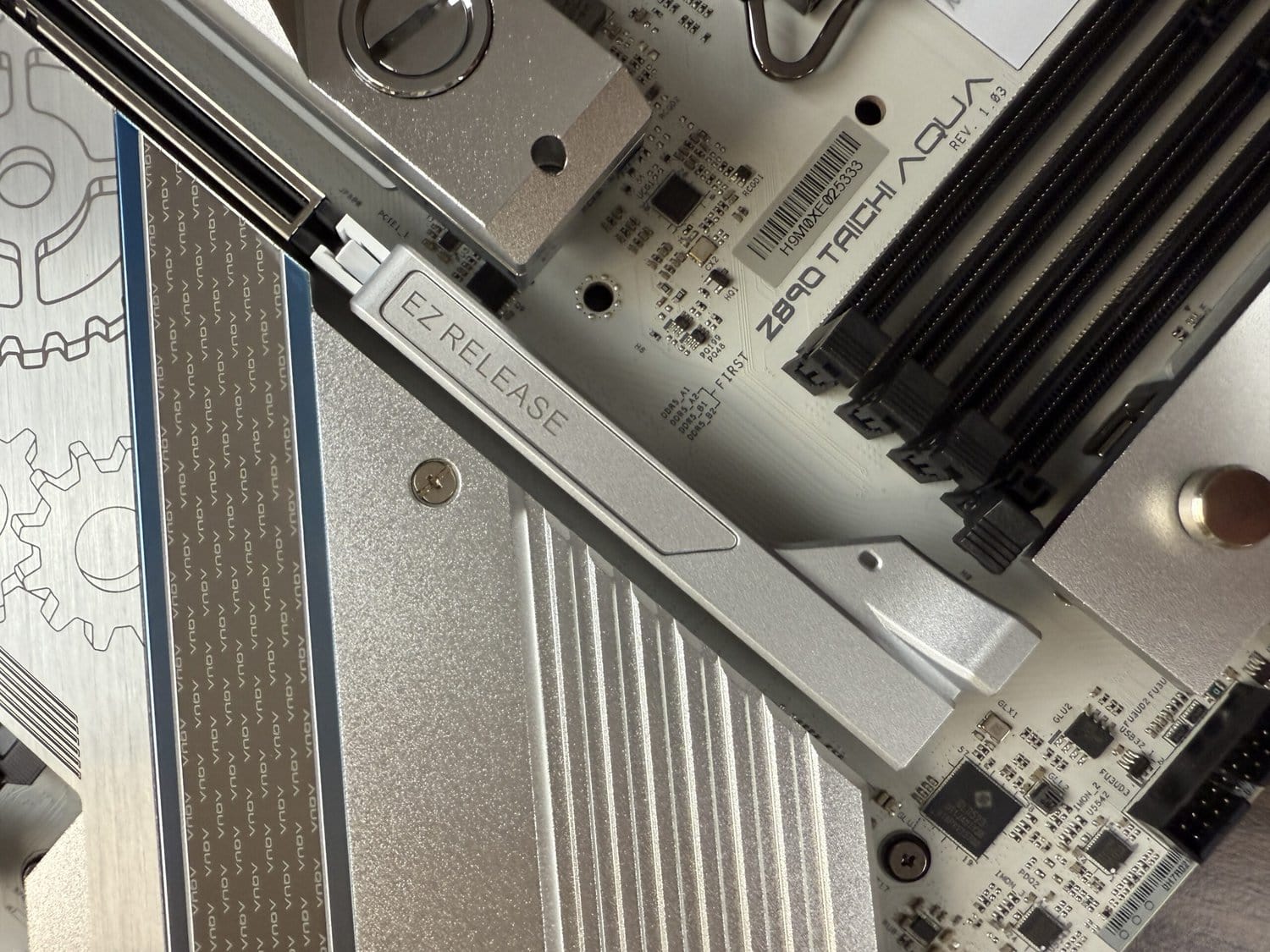

De DIY-friendly opties van ASRock, oftewel de EZ-toevoegingen, bestaan op de AQUA uit een EZ-Release-knop voor de videokaart, waarna deze loslaat van het PCIe-slot. Voor één M.2-slot is er een gereedschapsvrij ontwerp middels het verschuiven van een knop op de heatsink. De overige M.2-sloten zitten verborgen onder de grote heatsink die ook verantwoordelijk is voor koeling van de PCH (Platform Controller Hub). Ook zit er nog één PCIe 5.0 x4 slot onder het waterblok, direct onder de socket gelegen.

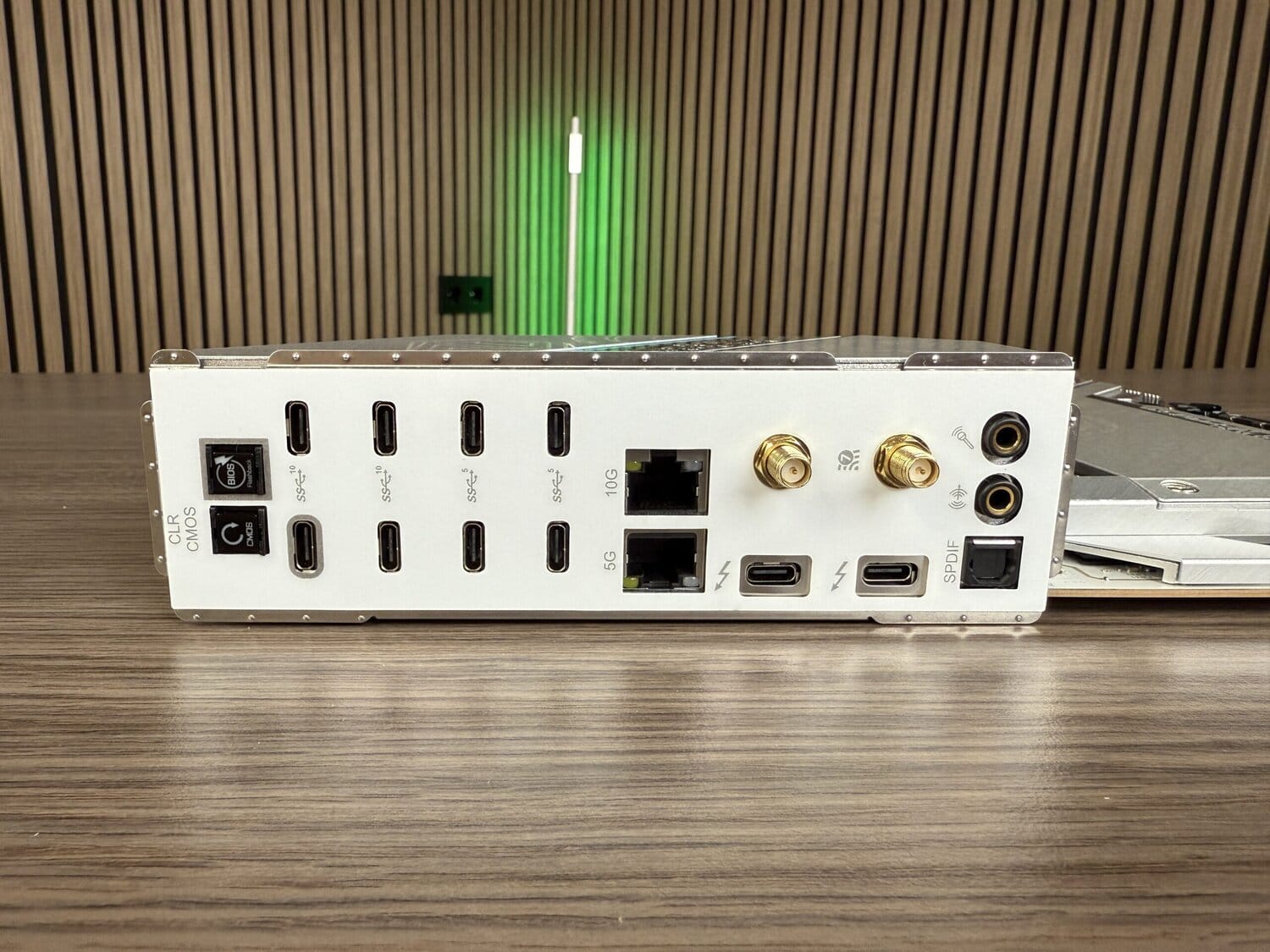

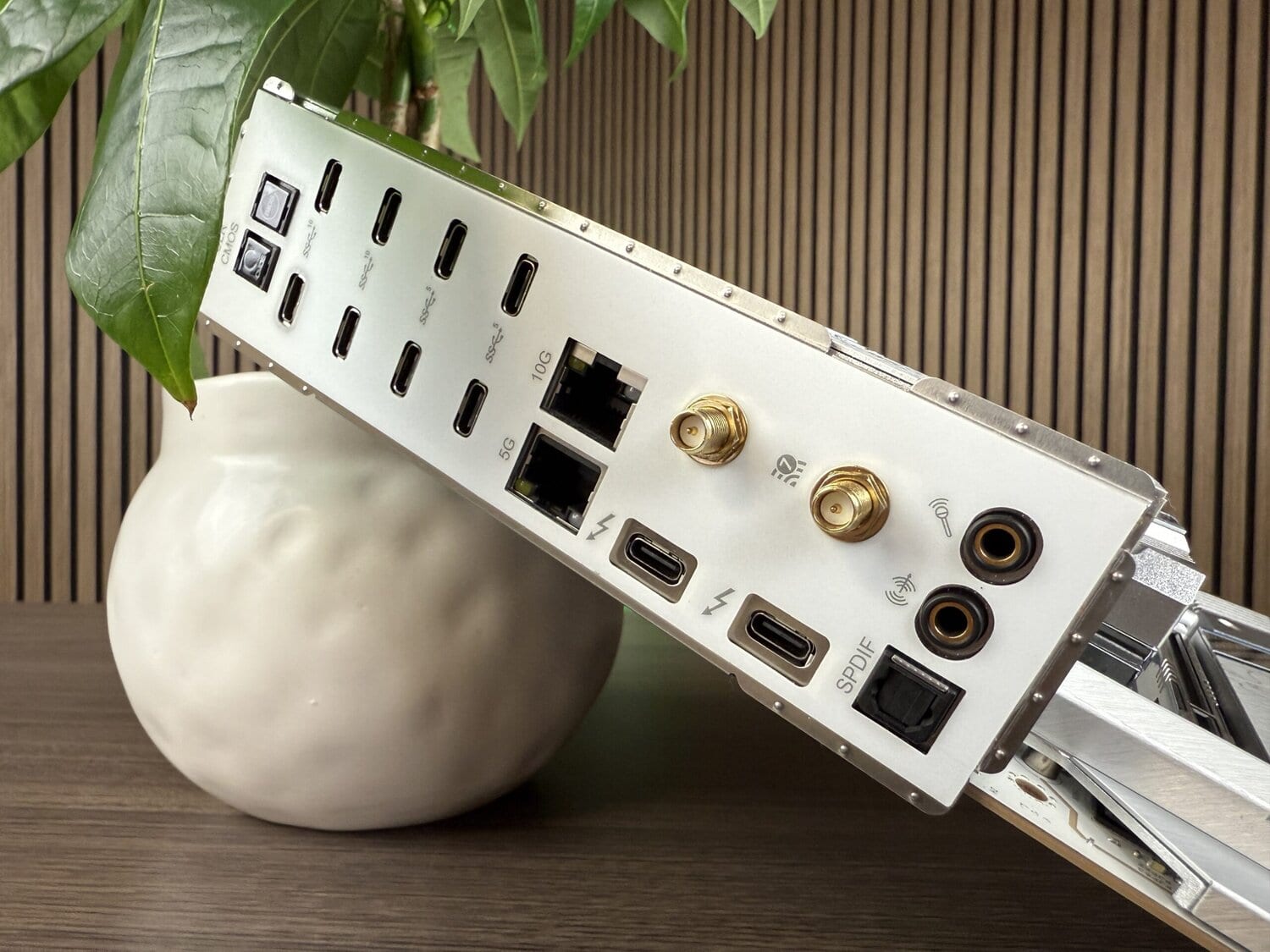

Zoals eerder besproken is het moederbord I/O een bijzondere vertoningen, maar liefst tien USB Type-C poorten, waarvan twee Thunderbolt 4. Verder is er een Clear CMOS-knop aanwezig, een BIOS Flash-knop, de 10- en 5Gbps-ethernetpoorten, twee antenneaansluitingen, twee 3,5 mm audiojacks en een optische audio-ingang. Met de geboden audio oplossing op dit moederbord is het opvallend dat er relatief weinig audiojacks aanwezig zijn voor dit segment.

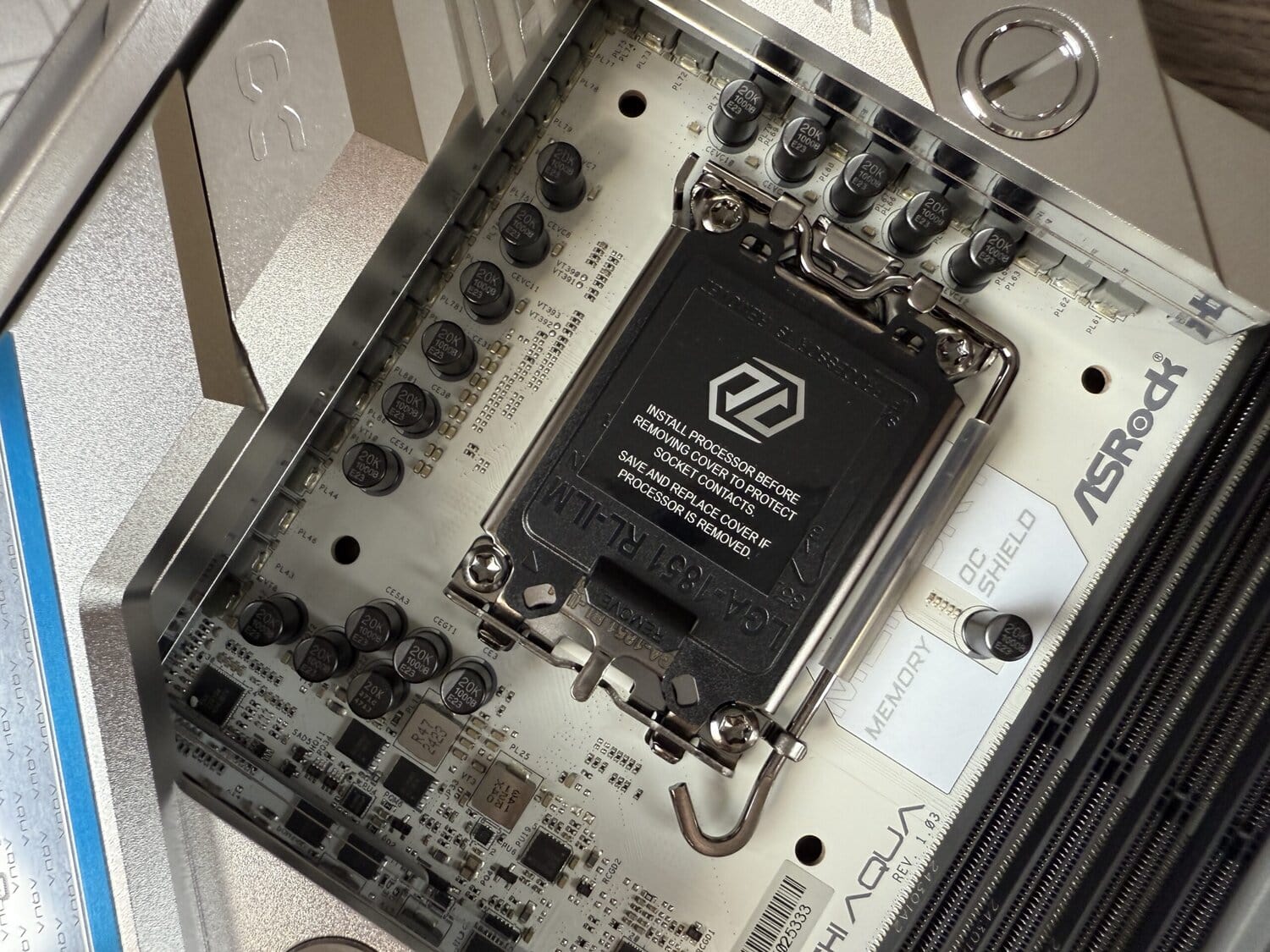

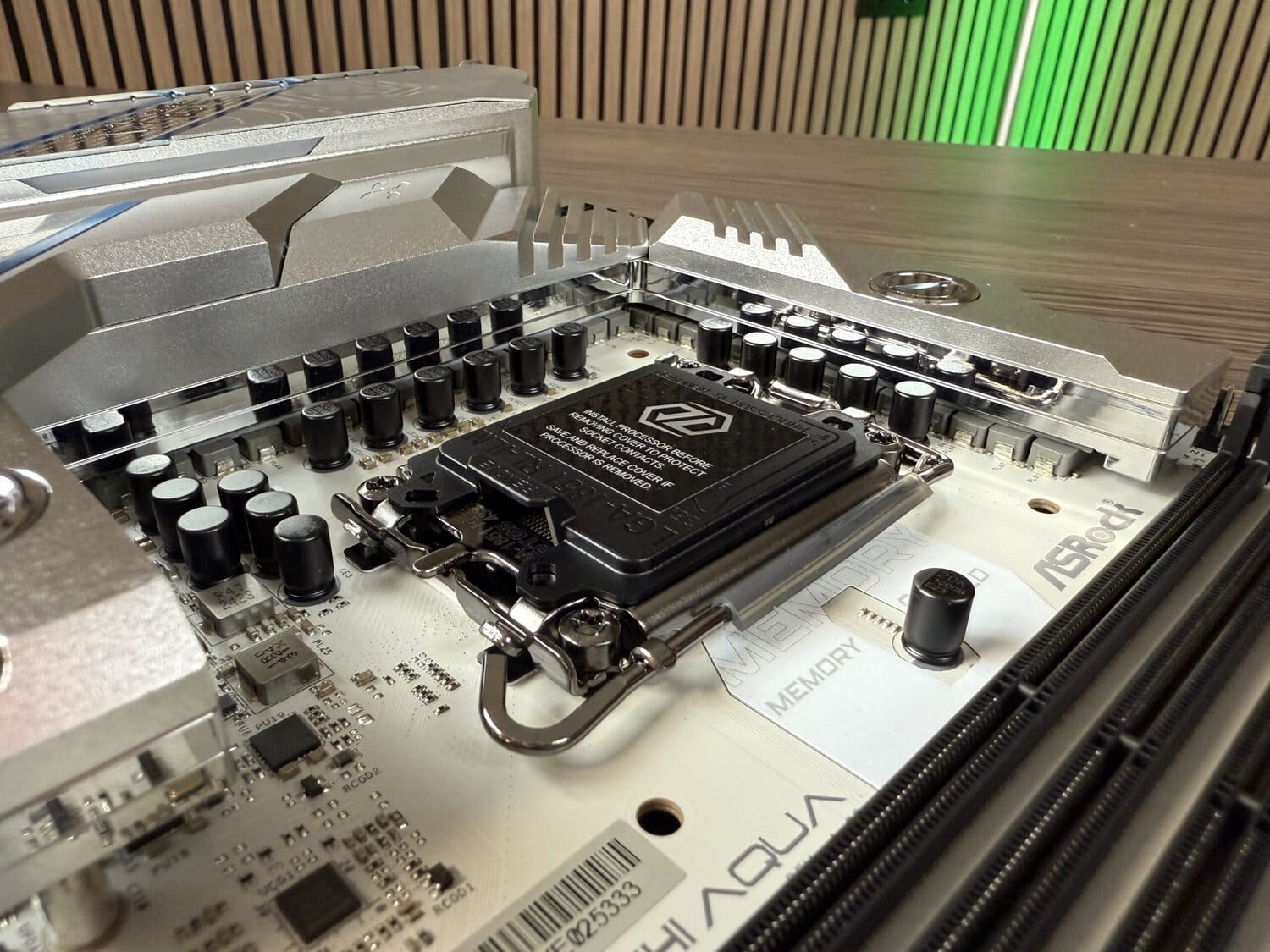

Het 28+1+2+1+1 powerdesign willen we nog nader toelichten. Deze beschikt over een SPS-technologie (Smart Power Stage). Nu is dit niet nieuw, aangezien ASRock al langer SPS toepast op haar moederborden. Deze technologie komt automatisch voort uit de VRM-keuze van ASRock. Op haar moederborden en ook specifiek de AQUA past men DrMOS VRM’s toe.
De VRM’s van DrMOS integreren de MOSFET-drivers direct op de chip. Deze MOSFET-drivers zijn verantwoordelijk voor het bewaken van stroomsterktes (laag- en hoogvermogen) en bewaken per VRM de temperatuur. Daarmee is iedere VRM (fase) schoon, wat de toevoer naar de processor ten goede komt. Hiermee komt de SPS-technologie tot stand.

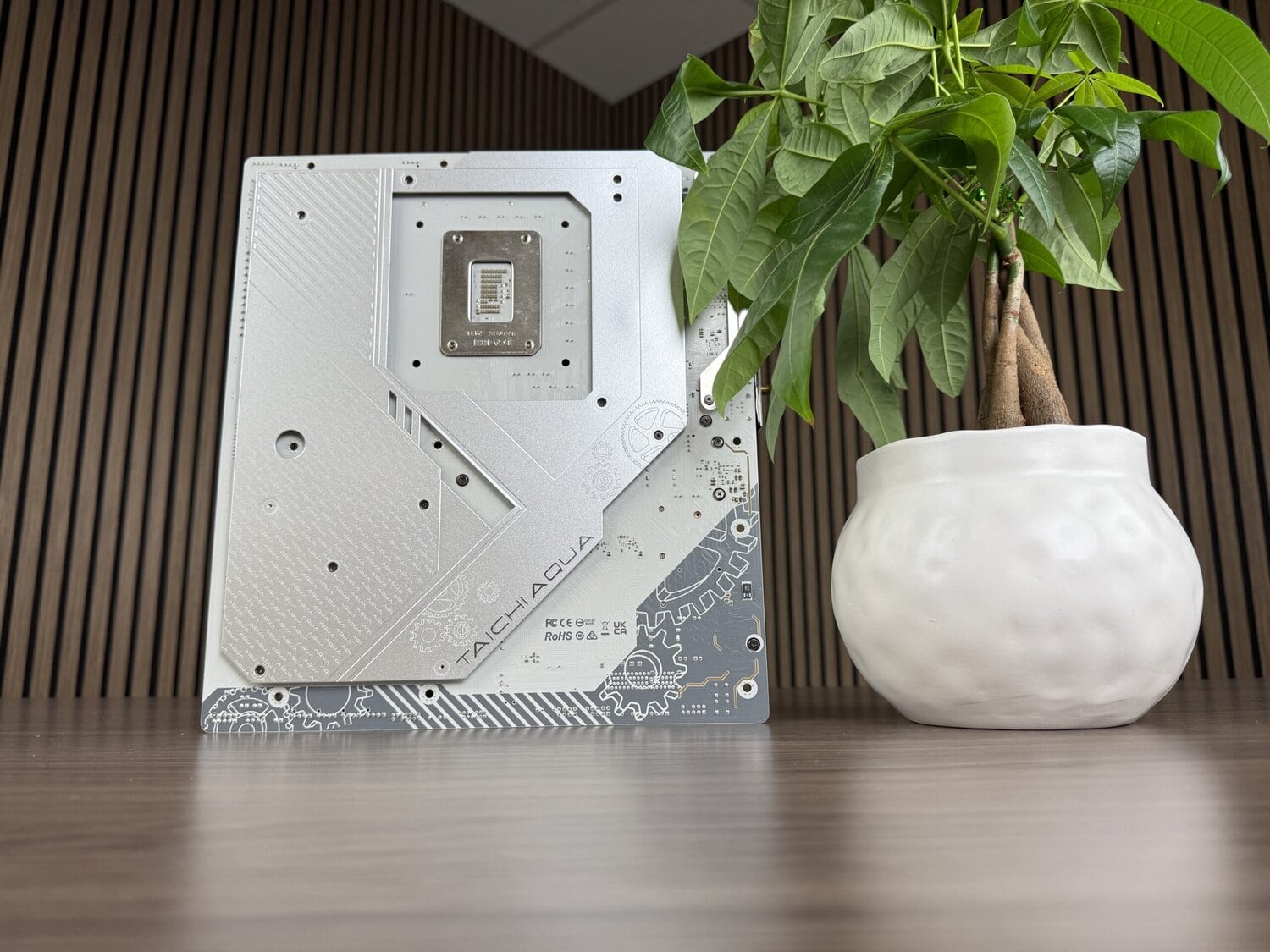

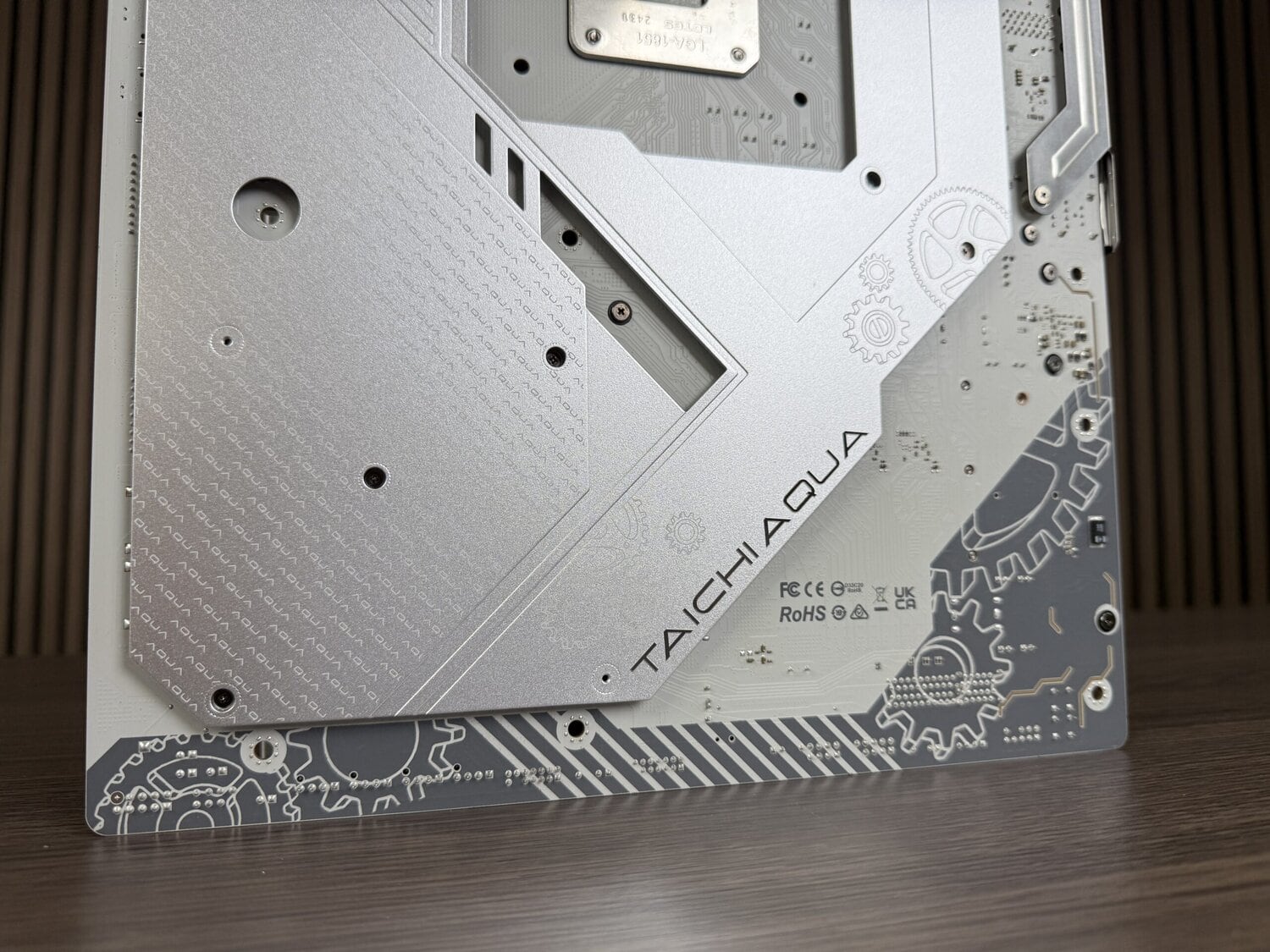

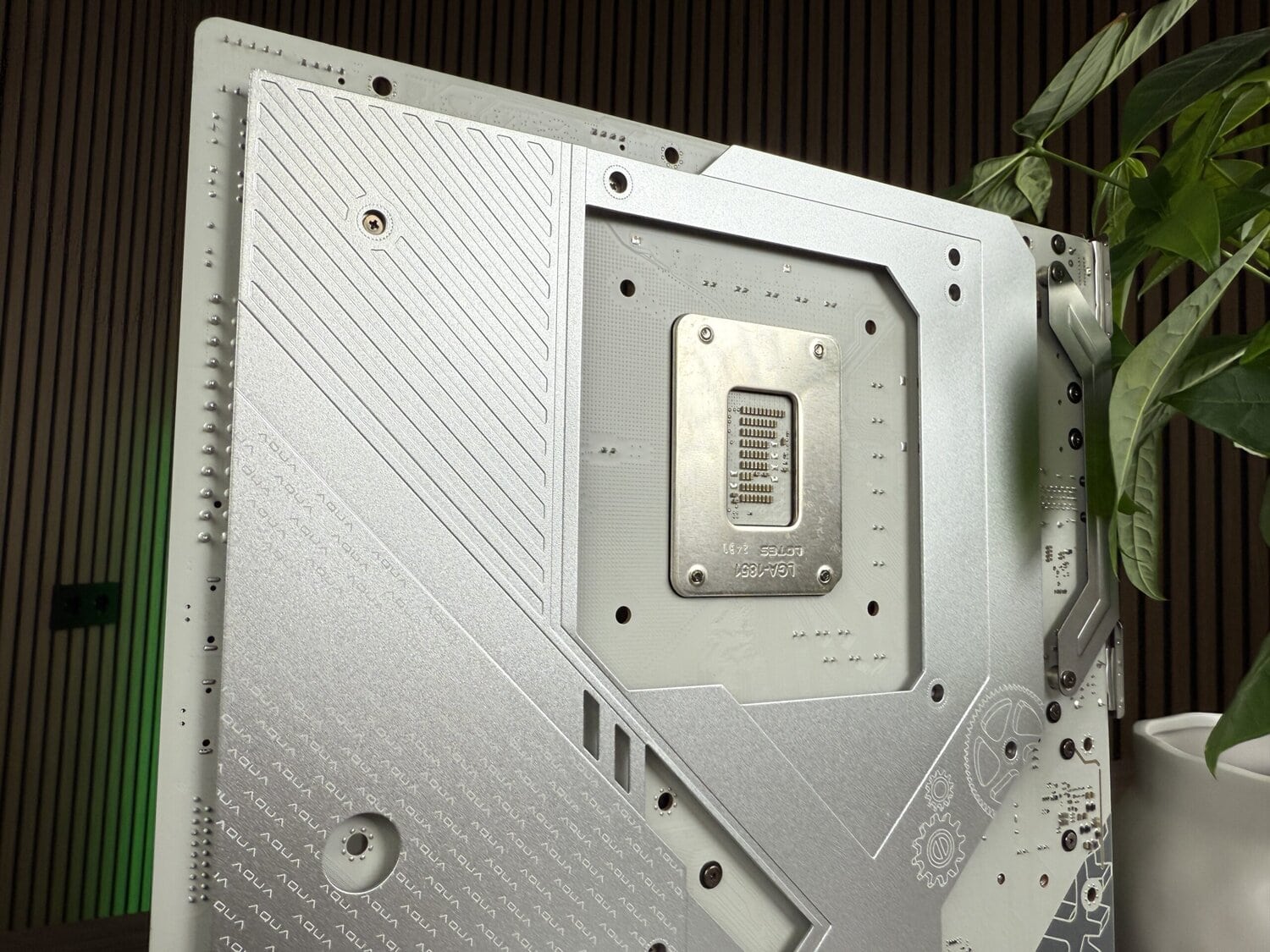

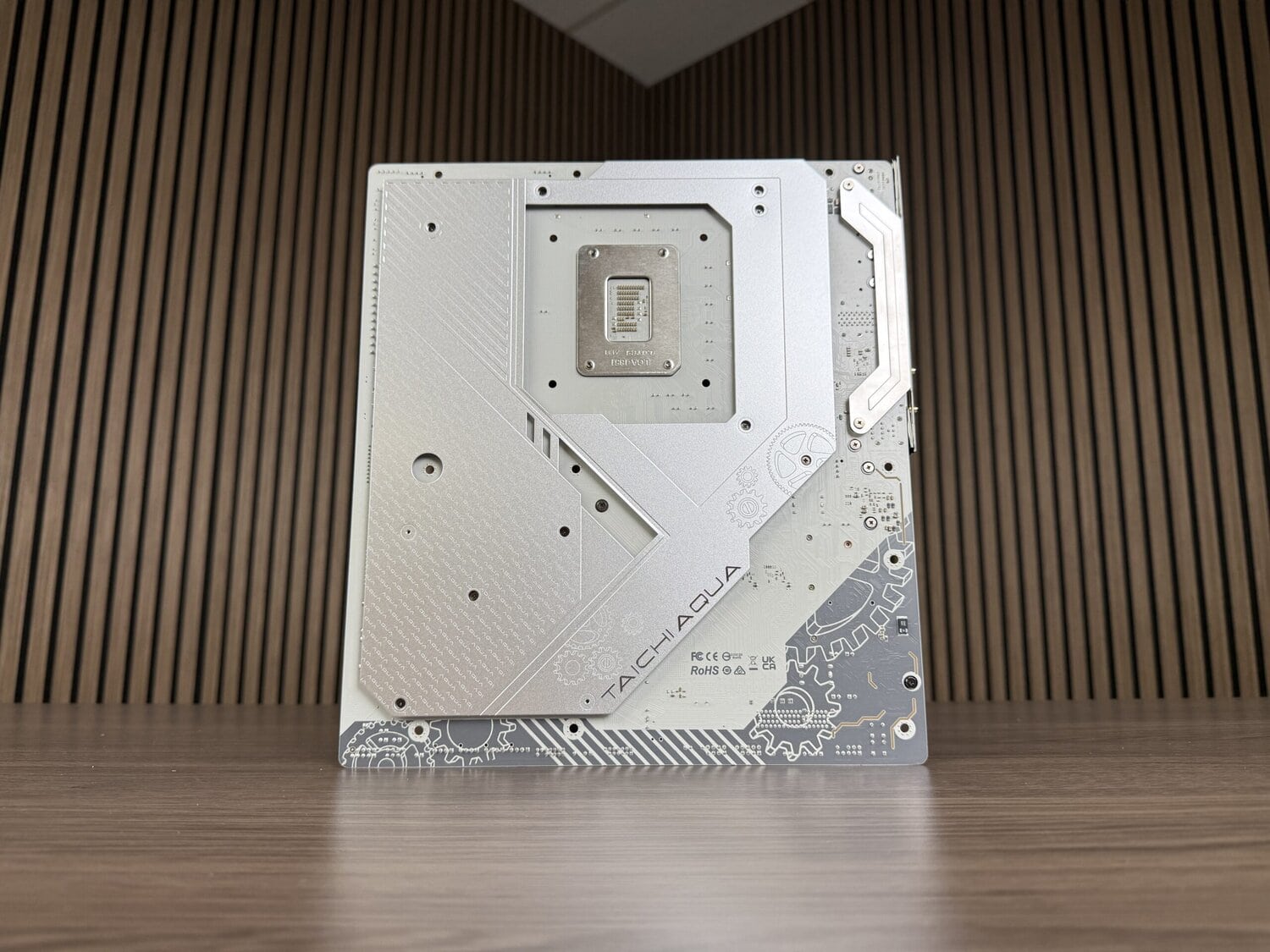

Zoals eerder besproken brengt het moederbord een flink gewicht met zich mee. Deze is dan ook rondom beschermd met een groot schild dat doorloopt op de achterzijde. De combinatie van een wit PCB met zilverkleuraccenten oogt hoogwaardig; een pracht van een moederbord met spannende features.
Hieronder is meer informatie te vinden over de testomgeving en toegepaste testmethoden.
Testomgeving | |
---|---|
Processor | Intel Core Ultra 9 285K |
Moederbord | ASRock Z890 Taichi AQUA |
BIOS | 3.05 - Intel Default |
Geheugen | Kingston Fury Renegade CUDIMM DDR5 48GB - 6400 MT/s (XMP 1 8400 MT/s) |
BIOS / XMP | XMP 1 / Profile 3 |
Videokaart | PNY GeForce RTX 4080 SUPER 16GB XLR8 Gaming VERTO EPIC-X RGB OC |
Nvidia driver | 576.88 |
SSD | PNY CS3150 XLR8 1TB RGB |
Voeding | Seasonic PRIME TX-1600 Noctua Edition |
Processorkoeler | Noctua NH-D15 G2 |
Behuizing | Cooler Master Test Bench V1.0 |
Toelichting benchmarks
Voor onze moederbord reviews kijken we specifiek naar productiviteit en synthetische resultaten. Diepgaandere resultaten aangaande processor, temperatuur en gameresultaten zijn bestemd voor onze processor- en videokaart reviews.
Blender - BMW
Blender - Classroom
Cinebench 2024 - Single + Multi
PCMark 10 Express
Jetstream 2
Kraken Javascript
Corona benchmark
3DMark
De ASRock Z890 Taichi AQUA is het Z890-vlaggenschip van ASRock dat speelt met water rondom de VRM’s en op één PCIe 5.0 x4 slot. Wat we vinden van dit moederbord delen we in deze conclusie.
Laten we vooropstellen dat de ASRock Z890 Taichi AQUA een moederbord is voor de enthousiasteling. Dit moederbord is bestemd voor een high-end build waar budget geen rol speelt. Op het moment van schrijven kost het moederbord 899 euro bij onze webshoppartner Megekko; dat is flink wat geld voor een moederbord. De segmentatie van dit moederbord zit dan ook op het niveau van de Godlike-moederborden van MSI en de Extreme-moederborden van ROG. Toch is de Z890 AQUA afgezet tegenover de Z890-modellen van deze twee merken nog fors ‘goedkoper’; we hebben het hier over gemiddeld 300 tot 400 euro.
Dat de ASRock Z890 Taichi AQUA kiest voor een andere benadering, mag duidelijk zijn. Met tien USB Type-C poorten op het moederbord I/O heb je een bijzonder, dan wel uniek moederbord. Alsnog levert ASRock als accessoire een USB 2.0 adapter mee die je op een interne USB 2.0 header kan aansluiten. We hebben ASRock gedurende COMPUTEX 2025 nog gesproken over haar laatste techniek, waar ook deze AQUA ter sprake kwam. De ontwerpfilosofie is écht toegespitst op hoogwaardige innovatie, iets waar dit moederbord zeker iets van meegekregen heeft.
Verder heb je aan connectiviteit talloze mogelijkheden, waaronder zes M.2-sloten waarvan twee PCIe 5.0. Met de interne USB-headers kan je nog eens uitbreiden met een totaal van tien USB-aansluitingen, wat het totaal brengt op twintig USB-aansluitingen met de tien USB Type-C poorten meegeteld.
Het 28+1+2+1+1 powerdesign met 110A VRM’s van DrMOS is indrukwekkend te noemen. De optie om de VRM-heatsink te kunnen waterkoelen is voor de high-end gebruikers, alsmede showcase builds, een mooie toevoeging. Ook vinden we de toevoeging van een Marvell 10Gbps-ethernetpoort en een Realtek ALC4082 audiochip in combinatie met een ESS ES9219 QUAD DAC-versterker bijpassend voor het high-end karakter van dit moederbord.
De eindstand is dan ook dat we kunnen stellen dat dit moederbord, gezien zijn prijs, zeker niet weggelegd is voor iedereen. We zijn enthousiast over de innovaties die te vinden zijn op dit moederbord; om die reden gaat de ASRock Z890 Taichi AQUA dan ook met de ‘TechGaming Innovation Award’ naar huis.
