Review: ASUS ProArt B760-CREATOR D4
Links; Navigatie;
Met de ProArt-reeks aan moederborden richt ASUS zich op de creatieve sector. Dit vertaalt zich naar contentcreatie, virtuele productie en 4K/8K-videobewerking. Tot de mogelijkheden van de ASUS ProArt B760-CREATOR D4 behoren zaken zoals: een degelijke DisplayPort-aansluiting met ondersteuning voor 8K/60Hz, een HDMI-poort met ondersteuning voor 4K/60Hz, USB 3.2 Gen 2×2 (20 Gbps) en Thunderbolt 4/USB4-ondersteuning met een Intel certificeerde ASUS ThunderboltEX 4-insteekkaart. Samen met de B760-chipset betreft een betaalbaarder moederbord dan zijn grotere Z790-broer, met toch nog de nodige features voor de liefhebbers.
Laat ik verdere specificaties reserveren voor het opvolgende hoofdstuk. De ASUS ProArt B760-CREATOR D4 is verkrijgbaar bij onze webshoppartner Megekko. Bovenaan de review vind je de actuele webshopprijs.
Hieronder treffen we de specificaties aan;
| Specifications | ASUS ProArt B760-CREATOR D4 |
|---|---|
| CPU | Intel® Socket LGA1700 for 13th Gen Intel® Core™ Processors & 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors Supports Intel® 10 nm CPU Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0** * Refer to www.asus.com for CPU support list. |
| Chipset | Intel® B760 Chipset |
| Memory | 4 x DIMM, Max. 128GB, DDR4 Non-ECC, Un-buffered Memory* Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) OptiMem II * Supported memory types, data rate (speed), and number of DRAM modules vary devpending on the CPU and memory configuration, for more information please refer to CPU/Memory Support under the Support tab or visit https://www.asus.com/support/. |
| Graphics | 1 x HDMI® port** 1 x DisplayPort port*** * Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates. |
| Expansion Slots | Intel® 13th & 12th Gen Processors 1 x PCIe 5.0/4.0/3.0 x16 slot Intel® B760 Chipset* ** PCIe X1 shares bandwidth with M.2_2. PCIe X1 will be disable when M.2_2 runs at PCIe x4 mode by manually enabled. |
| Storage | Total supports 3 x M.2 slots and 4x SATA 6Gb/s ports* Intel® 13th & 12th Gen Processors Intel® B760 Chipset** * Intel® Rapid Storage Technology supports SATA RAID 0/1/5/10. |
| Ethernet | 1 x Realtek 2.5Gb Ethernet 1 x Intel® 1Gb Ethernet ASUS LANGuard |
| Wireless & Bluetooth | M.2 slot only (Key E, PCIe)* *Wi-Fi module is sold separately. |
| USB | Rear USB (Total 9 ports) 1 x USB 3.2 Gen 2 Type-C® port 4 x USB 3.2 Gen 1 ports (4 x Type-A) 4 x USB 2.0 ports (4 x Type-A) Front USB (Total 7 ports) |
| Audio | Realtek 7.1 Surround Sound High Definition Audio CODEC* - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - Supports up to 24-Bit/192 kHz playback Audio Features |
| Back Panel I/O Ports | 1 x USB 3.2 Gen 2 port (1 x USB Type-C®) 4 x USB 3.2 Gen 1 ports (4 x Type-A) 4 x USB 2.0 ports (4 x Type-A) 1 x DisplayPort 1 x HDMI® port 1 x Realtek 2.5Gb Ethernet port 1 x Intel® 1Gb Ethernet port 5 x Audio jacks 1 x Optical S/PDIF out port |
| Internal I/O Connectors | Fan and Cooling related 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 1 x 4-pin AIO Pump header 4 x 4-pin Chassis Fan headers Power related Storage related USB Miscellaneous |
| Special Features | ASUS 5X PROTECTION III - DIGI+ VRM (- Digital power design with DrMOS) - Enhanced DRAM Overcurrent Protection - ESD Guards - LANGuard - Overvoltage Protection - SafeSlot - Stainless-Steel Back I/O ASUS Q-Design ASUS Thermal Solution ASUS EZ DIY AURA Sync |
| Software Features | ASUS Exclusive Software Armoury Crate - AURA Creator - AURA Sync - Fan Xpert 4 - Power Saving - Two-Way AI Noise Cancelation AI Suite 3 - Performance And Power Saving Utility DIGI+ VRM Turbo app ASUS CPU-Z IT Management software supported - ASUS Control Center Express(ACCE) ProArt Creator Hub CreationFirst Norton 360 Deluxe (60 Days Free Trial) WinRAR UEFI BIOS |
| BIOS | 128 Mb |
| Manageability | WOL by PME, PXE |
| Accessories | Cables 2 x SATA 6Gb/s cables Miscellaneous Documentation |
| Operating System | Windows® 11 64-bit, Windows® 10 64-bit |
| Form Factor | ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) |
Beschikbare connectiviteit, de snelheid van deze connectiviteit en stabiele workloads zijn de grootste zorg van dit moederbord. Het gaat hier niet om opvallende heatsinks met RGB-verlichting. Stabiliteit met een schoon ontwerp; dat is waar de ASUS ProArt B760-CREATOR D4 voor staat.
Connectiviteit is waar het moederbord voornamelijk zichzelf zal moeten bewijzen. DisplayPort met 8K/60Hz-ondersteuning is daar een prima voorbeeld van. Aanvullend vinden we een interne USB 3.2 Gen 2×2-header (20 Gbps) en ondersteuning voor de ASUS ThunderboltEX 4-insteekkaart. Op het moederbord kom je hiervoor specifiek een “TB_header" tegen. De ASUS ThunderboltEX 4-insteekkaart kost op het moment van schrijven circa € 120,-.
Verder voorziet de ASUS ProArt B760-CREATOR D4 in een 12+1-powerfasedesign met 50A MOSFETS/VRM’s. Nog een opvallend detail is de Dual Ethernet-toevoeging van twee ethernetpoorten. Dit betreft een 2,5Gbps-ethernetpoort samen met een 1Gbps-ethernetpoort. Deze twee ethernetpoorten zijn elkaar ten dienst voor een stabielere en snellere gegevensoverdracht. Wederom een aspect dat de ProArt-reeks benadrukt.
ASUS levert de ProArt B760-CREATOR D4 met een handleiding, driver-CD, twee zwarte SATA-kabels, een ProArt M.2 cover en een pin-header.
Het uiterlijk van het moederbord biedt onderscheidend vermogen t.o.v. de andere reeksen van ASUS, die veelal leunen op gamingelementen. Opvallende designkeuzes bij de ProArt bestaan uit de transparante shield-cover van de moederbord-I/O en gelijksoortige cover voor de PCH-heatsink (chipset-heatsink). De samenstelling van het moederbord oogt met zijn zwarttinten fraai aan - vooral de combinatie met een zwarte PCB (printplaat) doet het lekker.
Linksonder komen we het “Crystal Sound" gedeelte tegen van dit moederbord. Bestaande uit een Realtek ALC897 audiocodec. Deze voldoet, maar is in de basis een wat oudere c.q. nu de tijd wat lager gesegmenteerde audiocodec- chip. Verder bestaat de onderzijde uit een audio-header, twee 3-pin ARGB-headers, twee USB 2.0 headers, twee 4-pin fan headers en de algemene pin-headers voor het front I/O van de behuizing. Op de foto’s kom je ook de “TB_header" tegen, dit betreft de Thunderbolt header waar ik het eerder over had. Niet ver boven de algemene pin-headers zit nog een 4-pin fan header.
Aan de rechterzijde zitten een viertal SATA-poorten, de 24-pin ATX-connector samen met de USB 3.2 Gen 2×2 header en nog een USB 3.2 Gen1 header. Op de rechterbovenhoek zitten nog eens een 3-pin ARGB-header en een 4-pin RGB-header. Nu komt de ASUS ProArt B760-CREATOR D4 zonder RGB-verlichting; echter bewijzen de ARGB/RGB-headers dat er voldoende opties zijn mocht je toch wat verlichting in je build willen hebben.
Het 12+1 powerfasedesign met 50A MOSFETS/VRM’s siert onder de VRM-heatsink. Rondom de LGA1700 socket zit nog eens één 4-pin fan header. De ASUS ProArt B760-CREATOR D4 betreft een DDR4-werkgeheugen moederbord. Op dit moederbord kan je maximaal 128 GB aan DDR4-werkgeheugen kwijt met snelheden tot boven de 5333+ MHz wanneer overgeklokt. Direct boven de VRM-heatsink zitten nog eens drie 4-pin fan headers voor o.a. de CPU-fan of AIO-pomp. Dit brengt het totaal op zeven 4-pin fan headers. Voeding verkrijgt het moederbord middels één 8-pin en één 4-pin powerconnector.
Het moederbord telt drie PCIe-sloten waarvan het bovenste PCIe-slot een PCIe 5.0 x16-slot is, daaronder zit nog een PCIe 4.0 x16-slot gevolgd door een PCIe 3.0 x1-slot. Verder heeft het moederbord drie M.2-sloten, waarvan twee PCIe 4.0 x4 en één PCIe 3.0 x4.
Het moederbord I/O bestaat uit een HDMI-poort (4K/60Hz), een DisplayPort (8K/60Hz), vier USB 2.0 poorten, vier USB 3.2 Gen1 poorten, een USB 3.2 Gen2 Type-C poort, een 2,5Gbps-ethernetpoort, een 1Gbps-ethernetpoort, vijf audiojacks en een optische audio ingang.
Hieronder is een overzicht te vinden van de UEFI/het BIOS die je bij de ASUS ProArt B760-CREATOR D4 aantreft.
| Testomgeving | |
|---|---|
| Processor | Intel Core i9-12900K |
| Moederborden | ASUS ProArt B760-CREATOR D4 (0801) ASRock B760M Pro RS/D4 WiFi (3.01) ASRock B760 Pro RS (3.01) ASRock Z790 PG Lightning (5.01) ASRock Z790 PG Sonic (1.20) ASUS ROG Strix B760-F Gaming WiFi (0406) ASUS ROG Maximus Z790 Apex (0502) ASUS ROG Maximus Z790 Extreme (0502) MSI MPG Z790 Carbon WiFi (7D89v11) ASUS ROG Strix Z790-A Gaming WiFi D4 (0502) ASRock Z790M PG Lightning/D4 (2.07) ASRock Z790 Steel Legend WiFi (2.07) ASUS ROG Maximus Z790 Hero (0502) ASUS ROG Maximus Z690 Hero (2004) |
| BIOS | XMP, mogelijke Enhancements en Intel Adaptive Boost ingeschakeld MSI Game Boost ingeschakeld |
| Geheugen | Kingston FURY Renegade DDR5 6400 MT/s CL32 (KF564C32RSK2-32) |
| Videokaart | MSI GeForce RTX 3080 Gaming X Trio 10G Videodriver: 516.94 |
| SSD | Samsung 970 EVO Plus 500 GB |
| Voeding | ASUS ROG Thor 1200W Platinum |
| Processorkoeler | Noctua NH-D15 chromax.black |
| Behuizing | Cooler Master Test Bench V1.0 |
Als eindnoot: dit is een moederbordreview. Hier kijken we specifiek naar productiviteit en synthetische resultaten. Diepgaandere resultaten aangaande processor, temperatuur en gameresultaten zijn bestemd voor onze processor- en videokaartreviews. Hoewel we bij nieuwe CPU-lanceringen c.q. architecturen veelal de reviews uitbreiden met een goede dosis aan gameresultaten.

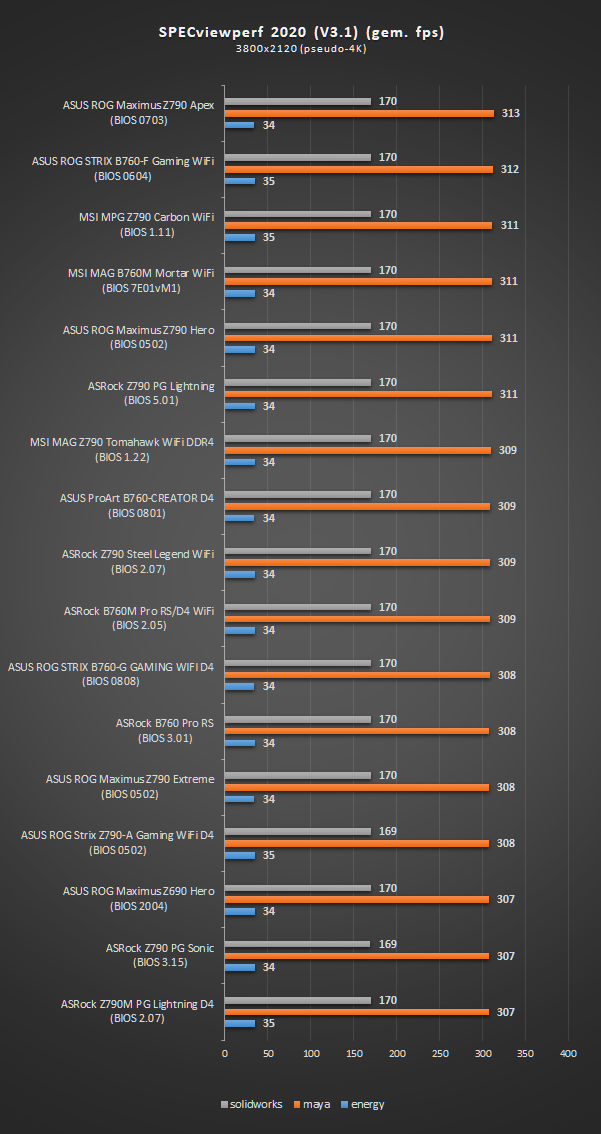

Hieronder zijn resultaten te zien van de ASUS ProArt B760-CREATOR D4 tegenover diverse Z790, Z690 en B760-moederborden. Het doel is om in dit hoofdstuk een algemene indruk van prestaties te geven. Prestatieverschillen tussen high-end moederborden/chipsets zijn veelal marginaal en niet te herleiden in de praktijk. Belangrijker gespreksonderwerp bij moederborden zijn zaken zoals de prijs, features en algemene kenmerken. Er is in de basis getest met een Intel Core i9-12900K, gezien we deze processor in eigen bezit hebben en consistent kunnen opvoeren. Voor de Intel Core i9-13900K-resultaten verwijs ik je graag door naar onze geschreven review.
Afhankelijk van overklokfeatures en stroomaanlevering kunnen B760-borden prestaties bieden die gelijkwaardig zijn aan de duurdere Z790-borden. Zo zien we hieronder dat de ASUS ProArt B760-CREATOR D4 zijn mannetje staat tegenover de sluw aan andere borden. Enkel op het gebied van 7-Zip zien we een prestatievermindering en dat logischerwijs vanwege het gebruik van DDR4-geheugen. Verder zijn de single-core en multi-core-prestaties van een typerend niveau.
Benchmarks, rendering en compiling
De ASUS ProArt B760-Creator D4 bewijst zich als zijnde B760 DDR4-werkgeheugen moederbord als interessante optie voor veel connectiviteit. Een zwart uiterlijk in combinatie met niet al te schreeuwerige ontwerpkeuzes bepalen verder de basis van dit moederbord.
Connectiviteit is de sleutel in dit geval. Een onderwerp zoals overklokken komt vrijwel niet ter sprake; het belang is contentcreatie in zijn verschillende vormen. Daar is DisplayPort met ondersteuning voor 8K/60Hz een prima voorbeeld van. Evenals de 2,5Gbps-ethernetpoort die samenwerkt met de 1Gbps-ethernetpoort om het lokale netwerk sneller zijn werk te laten doen, zonder beperkingen van buitenaf.
Met een directe USB 3.2 Gen 2 Type-C-aansluiting op het moederbord I/O kan je snelheden tot 10 Gbps behappen. Met de interne USB 3.2 Gen 2×2-header kan je dit verdubbelen tot 20 Gbps. Voor opslag kan je twee PCIe 4.0 x4 M.2-SSD’s kwijt. Ook zijn er vier SATA-poorten beschikbaar op het moederbord. En als laatste: er zit ook nog een PCIe 5.0 x16-slot op voor toekomstige PCIe 5.0 insteekkaarten.
Afsluitend kan je eventueel nog met een ASUS ThunderboltEX 4-insteekkaart aan de slag. Hiermee breid je verder uit naar Thunderbolt 4/USB 4. Deze insteekkaart brengt wel een meerprijs met zich mee, maar is op termijn, mits je meer snelheid verlangt, zeker geen verkeerde keuze. Deze biedt ook ondersteuning als zijnde daisy-chain-functie voor meerdere beeldschermen tot 8K. Tevens biedt deze een 100W-snellaadfunctie - niet slecht! Wanneer connectiviteit écht de sleutel is, zonder een gaming sausje, dan is de ASUS ProArt B760-Creator D4 een interessante keuze.
