ASUS ROG Strix B760-F Gaming WiFi

Review: ASUS ROG Strix B760-F Gaming WiFi

Pim van der Linde Pim van der Linde Geplaatst op 3 januari, 2023 Moederborden
Reviewoverzicht
Topklasse aan B760! 8.7
Score 8.7 van 10
Yay! Uitgebreid (dik) B760-moederbord. 16+1-powerfasedesign met MOSFETS/VRM's van 60 A. 2,5Gbps-ethernetpoort + Wi-Fi 6E. Zeven 4-pins fan-headers. USB 3.2 Gen 2x2 Type-C-poort. Drie PCIe 4.0 x4 M.2-sloten. PCI Q-Release-Knop en M.2 Q-Latch; eenvoud en volledig toolless. Realtek ALC4080-codec met Savitech SV3H712-versterker.
Nay! Heeft competitie van prijsaantrekkelijke Z690-moederborden.
In het kort
De ASUS ROG Strix B760-F Gaming WiFi is net zoals zijn voorganger een moederbord van topklasse. Het bord doorstaat in de basis weinig verandering, maar gelukkig wel wat verfijning.
Asus ROG STRIX B760-F GAMING WIFI
€ 275,00
Bekijk product

Wil je meer weten over onze samenwerking met Megekko? Check dan ons reviewbeleid.

Review: ASUS ROG Strix B760-F Gaming WiFi

Links;
  • Productpagina
Navigatie;
  • Specificaties
  • Chipset – B760
  • Showcase
  • BIOS/UEFI
  • Testomgeving
  • Resultaten
  • Conclusie

Inleiding

De ASUS ROG Strix B760-F Gaming WiFi behoort toe tot het luxueuze segment aan B760-moederborden. Hier staan specificaties zoals het 16+1-powerfasedesign, drie PCIe 4.0 x4 M.2-sloten, een PCIe 5.0 x16-slot, Wi-Fi 6E met Bluetooth 5.3 en een Realtek ALC4080-codec garant voor op papier.

Laat ik verdere specificaties reserveren voor het opvolgende hoofdstuk, want er valt genoeg te vertellen. De ASUS ROG Strix B760-F Gaming WiFi is verkrijgbaar bij onze webshoppartner Megekko. Bovenaan de review vind je de actuele webshopprijs.

Specificaties

Hieronder treffen we de specificaties aan;

Specifications ASUS ROG Strix B760-F Gaming WiFi
CPU Intel® Socket LGA1700 for 13th Gen Intel® Core™ Processors & 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0**

* Refer to www.asus.com for CPU support list.
** Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types.

Chipset Intel® B760 Chipset
Memory 4 x DIMM, Max. 128GB, DDR5 7800(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600 / 5400 / 5200 / 5000 / 4800 MHz Non-ECC, Un-buffered Memory*
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
OptiMem II

* Supported memory types, data rate(Speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information refer to www.asus.com for memory support list.
* Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.

Graphics 1 x DisplayPort**
1 x HDMI® port***

* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
**Supports max. 8K@60Hz as specified in DisplayPort 1.4.
***Supports 4K@60Hz as specified in HDMI 2.1.

Expansion Slots Intel® 13th & 12th Gen Processors*
1 x PCIe 5.0×16 slot (supports x16 mode)**

Intel® B760 Chipset**
1 x PCIe 3.0 x16 slot (supports x4 mode)***
2 x PCIe 3.0 x1 slots

* Please check the PCIe bifurcation table on the support site (https://www.asus.com/support/FAQ/1037507/).
– To ensure compatibility of the device installed, please refer to https://www.asus.com/support/ for the list of supported peripherals.

Storage Total supports 3 x M.2 slots and 4 x SATA 6Gb/s ports*

Intel® 13th & 12th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)

Intel® B760 Chipset**
M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 )
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 )
4 x SATA 6Gb/s ports

* Intel® Rapid Storage Technology supports SATA RAID 0/1/5/10.

Ethernet 1 x Intel® 2.5Gb Ethernet
ASUS LANGuard
Wireless & Bluetooth Wi-Fi 6E
2×2 Wi-Fi 6E (802.11 a/b/g/n/ac/ax)
Supports 2.4/5/6GHz frequency band*
Bluetooth® v5.3**

* WiFi 6E 6GHz regulatory may vary between countries.
** The Bluetooth version may vary, please refer to the Wi-Fi module manufacturer’s website for the latest specifications.

USB Rear USB (Total 8 ports)
1 x USB 3.2 Gen 2×2 port (1 x USB Type-C®)
1 x USB 3.2 Gen 2 port (1 x Type-A)
6 x USB 3.2 Gen 1 ports (6 x Type-A)

Front USB (Total 7 ports)
1 x USB 3.2 Gen 2 connector
1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports
2 x USB 2.0 headers support 4 additional USB 2.0 ports

Audio ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080
– Impedance sense for front and rear headphone outputs
– Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
– High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
– Supports up to 32-Bit/384 kHz playback”

Audio Features
– SupremeFX Shielding Technology
– Savitech SV3H712 AMP
– Rear optical S/PDIF out port
– Premium audio capacitors
– Audio cover

*The rear panel Line out port does not support spatial audio. If you wish to use spatial audio make sure to connect your audio output device to the audio jack on the front panel of your chassis.

Back Panel I/O Ports 1 x USB 3.2 Gen 2×2 port (1 x USB Type-C®)
1 x USB 3.2 Gen 2 port (1 x Type-A)
6 x USB 3.2 Gen 1 ports (6 x Type-A)
1 x DisplayPort
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® 2.5Gb Ethernet port
5 x Audio jacks*
1 x Optical S/PDIF out port
1 x BIOS FlashBack™ button
1 x Clear CMOS button

*The rear panel Lime (Line out) port does not support spatial audio. If you wish to use spatial audio make sure to connect your audio output device to the audio jack on the front panel of your chassis.

Internal I/O Connectors Fan and Cooling related
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin AIO Pump header
4 x 4-pin Chassis Fan headers

Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
1 x 4-pin +12V Power connector

Storage related
3 x M.2 slots (Key M)
4 x SATA 6Gb/s ports

USB
1 x USB 3.2 Gen 2 connector (supports USB Type-C® )
1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports
2 x USB 2.0 headers support 4 additional USB 2.0 ports

Miscellaneous
3 x Addressable Gen 2 headers
1 x Aura RGB header
1 x Front Panel Audio header (AAFP)
1 x 20-3 pin System Panel header with Chassis intrude function
1 x Thermal Sensor header
1 xThunderbolt™ (USB4®) header

Special Features Extreme Engine Digi+
– 5K Black Metallic Capacitors

ASUS Q-Design
– M.2 Q-Latch
– PCIe Slot Q-Release
– Q-DIMM
– Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
– Q-Slot

ASUS Thermal Solution
– M.2 heatsink
– VRM heatsink

ASUS EZ DIY
– BIOS FlashBack™ button
– BIOS FlashBack™ LED
– Clear CMOS button
– CPU Socket lever protector
– ProCool
– Pre-mounted I/O shield
– SafeSlot
– SafeDIMM

Aura Sync
– Aura RGB header
– Addressable Gen 2 headers

Software Features ROG Exclusive Software
– GameFirst VI
– ROG CPU-Z
– Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion
– Sonic Radar III
– DTS® Sound Unbound

ASUS Exclusive Software
Armoury Crate
– AIDA64 Extreme (60 days free trial)
– Aura Creator
– Aura Sync
– Fan Xpert 4
– Power Saving
– Two-Way AI Noise Cancellation
AI Suite 3
– Performance And Power Saving Utility
– DIGI+ VRM
– PC Cleaner
MyAsus
Norton 360 for Gamers
WinRAR
UEFI BIOS
ASUS EZ DIY
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 3
– ASUS UEFI BIOS EZ Mode
MemTest86

BIOS 256 Mb Flash ROM, UEFI AMI BIOS
Manageability WOL by PME
Accessories Cables
2 x SATA 6Gb/s cables
Additional Cooling Kit
1 x Thermal pad for M.2

Miscellaneous
1 x ASUS Wi-Fi moving antennas
1 x Cable ties package
1 x M.2 Q-Latch package
2 x M.2 Rubber Package
1 x ROG key chain
1 x ROG Strix stickers
1 x ROG Strix thank you card

Documentation
1 x User guide

Operating System Windows® 11, Windows® 10 64-bit
Form Factor ATX Form Factor
12 inch x 9.6 inch (30.5 cm x 24.4 cm)
Een bekende basis

In augustus 2022 had ik de ASUS ROG Strix B660-F Gaming WiFi nog in handen; de voorganger van dit moederbord. Veel kenmerken komen overeen met de in deze review besproken ASUS ROG Strix B760-F Gaming WiFi. Hoewel de B660-tegenhangen in januari 2022 uitkwam, zien we met dit vernieuwde B760-model wat leuke upgrades.

Om met de deur in huis te vallen: in mijn ASUS ROG Strix B660-F Gaming WiFi-review betreurde ik het gemis aan Wi-Fi 6E. De ASUS ROG Strix B760-F Gaming WiFi maakt dit goed met Wi-Fi 6E samen met Bluetooth 5.3. Nog een opmerkelijk feit is dat het B760-model nu drie PCIe 4.0 x4 M.2-sloten heeft, waar het B660-model er twee had aangevuld met één PCIe 3.0 x4 M.2-slot. Hier zien we de voornaamste chipset verandering van B760, iets waar je kennis mee maakt in het opvolgende hoofdstuk.

Verder borduurt de ASUS ROG Strix B760-F Gaming WiFi voort op zijn solide basis met zijn 16+1 powerfasedesign met MOSFET/VRM’s van 60A. In de basis levert het moederbord wederom vier SATA-poorten, zeven 4-pins fan-headers, een USB 3.2 Gen 2×2 Type-C poort op het moederbord I/O en zijn potente Realtek ALC4080-codec 7.1 audio oplossing in de vorm van ROG SupremeFX.

Voordat ik je meer vertel over de chipset ontwikkelingen, of beter gezegd: veranderingen in dit geval nog een klein detail. De ASUS ROG Strix B760-F Gaming WiFi maakt gebruik van een PCIe Q-Release-knop. Dit is een fysieke knop die de videokaart (of een PCIe-insteekkaart) loslaat, ofwel ontgrendelt. Je zit dus niet meer te klooien tussen een forse heatsink van je CPU-koeler en het vergrendelingssysteem van een traditionele PCIe-slot. Deze is niet vertegenwoordigd op het B660-model.

Chipset ontwikkelingen

Intel lanceerde in oktober 2022 haar Raptor Lake-architectuur in de vorm van drie K-processoren met de Core i9-13900K, Core i7-13700K en de Core i5-13600K. Dit ging samen met de komst van de Z790-chipset die gelijk staat aan het hoogsegment aan Intel-moederborden. Nu werd het al snel duidelijk dat de Z790-chipset weinig veranderingen met zich meebracht ten opzichte van de Z690-chipset die eerder in 2021 uitkwam. Op de Z790-chipset is meer ruimte voor downstream PCIe-connectiviteit in de vorm van PCIe 4.0-lanes. Het compromis dat de Z790-chipset moest maken, is net wat minder PCIe 3.0-lanes vanuit de chipset; een prima deal wat mij betreft.

B760 versus B660

Kijken we vervolgens naar de kersverse B760-chipset, dan is er tijdens zijn lancering in januari 2023 niet veel veranderd ten opzichte van januari 2022. Ook de B760-chipset doet veel denken aan de B660-chipset als het om connectiviteitsopties gaat. Wederom ontstaat er een wissel in downstream PCIe-connectiviteit zoals we eerder zagen op de Z690 naar Z790-chipsets. Zo krijgt de B760-chipset vier PCIe 4.0-lanes meer ten opzichte van de B660-chipset. Daar levert de B760-chipset vier PCIe 3.0-lanes voor in.

Als het om connectiviteitopties gaat, verandert er dus vrij weinig. Met de vier snellere PCIe 4.0-lanes op de B760-chipset kunnen fabrikanten bijvoorbeeld een sneller PCIe 4.0 x4 M.2-slot huisvesten in plaats van een PCIe 3.0-variant. Als het om USB-connectiviteit gaat, blijft de B760-chipset ook gelijk aan de B660-chipset met maximaal twee USB 3.2 Gen 2×2-poorten, vier USB 3.2 Gen 2-poorten, zes USB 3.2 Gen 1-poorten en twaalf USB 2.0-poorten. Hetzelfde geldt voor het maximale aantal SATA-poorten van vier stuks.

Showcase

De verpakking van de ASUS ROG Strix B760-F Gaming WiFi maakt kennis met wat nieuwe styling, in de basis gaat het om een typische verpakking voor een moederbord. De inhoud bestaat uit het moederbord, de handleiding, een ROG-stickervel, een ROG-sleutelhanger, twee zwarte SATA-kabels, een thermische M.2-pad en een Wi-Fi/Bluetooth-antenne.

Het design van de ASUS ROG Strix B760-F Gaming WiFi ondergaat wat kleine upgrades. Naast de PCIe Q-Release-knop maakt dit moederbord ook gebruik van M.2 Q-latch. Bij het B660-model werden nog M.2-schroefjes meegeleverd als accessoire. Op het B760-model is het plaatsen van M.2 SSD’s volledig toolless dankzij M.2 Q-Latch. De heatsinks van het moederbord kennen wat nieuwe ontwerpkeuzes verder blijft de indeling en lay-out gelijk aan het B660-model.

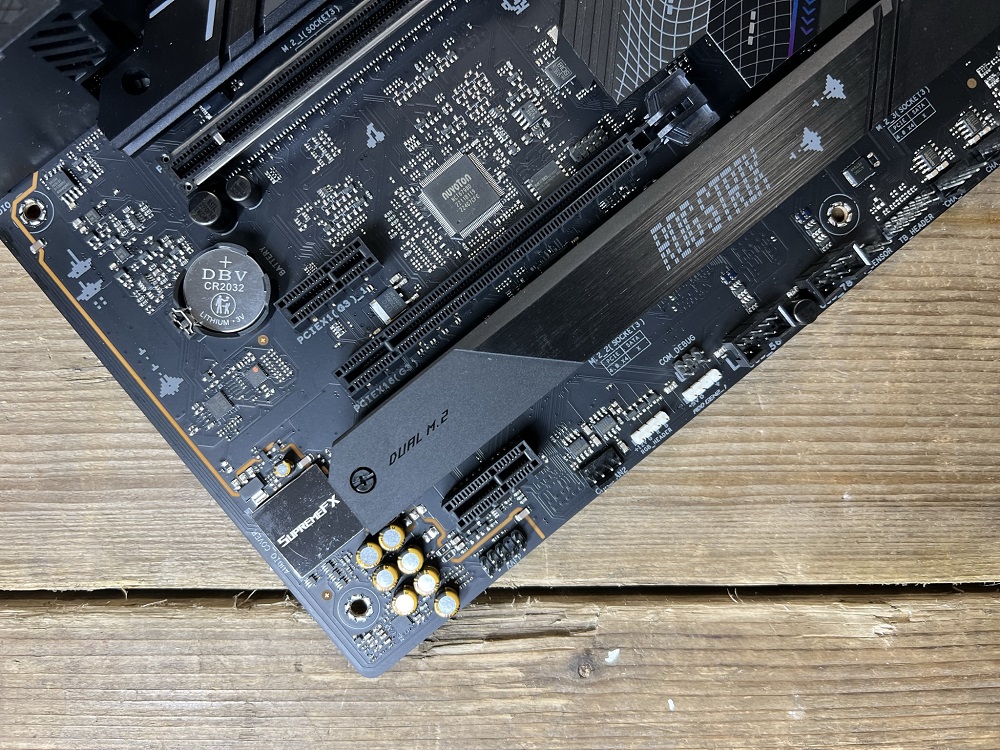

Linksonder aan het moederbord zit het SupremeFX-audiopakket van ASUS, bestaande uit een Realtek ALC4080-codec en Savitech SV3H712-versterker. Verder is de onderzijde van het moederbord voorzien van talloze pin-headers, waaronder een RGB en ARGB-header, twee USB 2.0-headers, een speaker aansluiting, drie 4-pins fan-headers en de algemene pin-headers voor de front-I/O.

De drie PCIe 4.0 x4 M.2-sloten zijn voorzien van forse aluminium heatsinks. Verder heeft het moederbord nog een PCIe 5.0 x16-slot, een PCIe 3.0 x16-slot en twee PCIe 3.0 x1-sloten. Op de zijkant van het moederbord bevinden er zich vier SATA-poorten, een USB 3.2 Gen 1-header, een USB 3.2 Gen 2-header voor een Type-C aansluiting, de 24-pins ATX-aansluiting en twee 3-pins ARGB-headers.

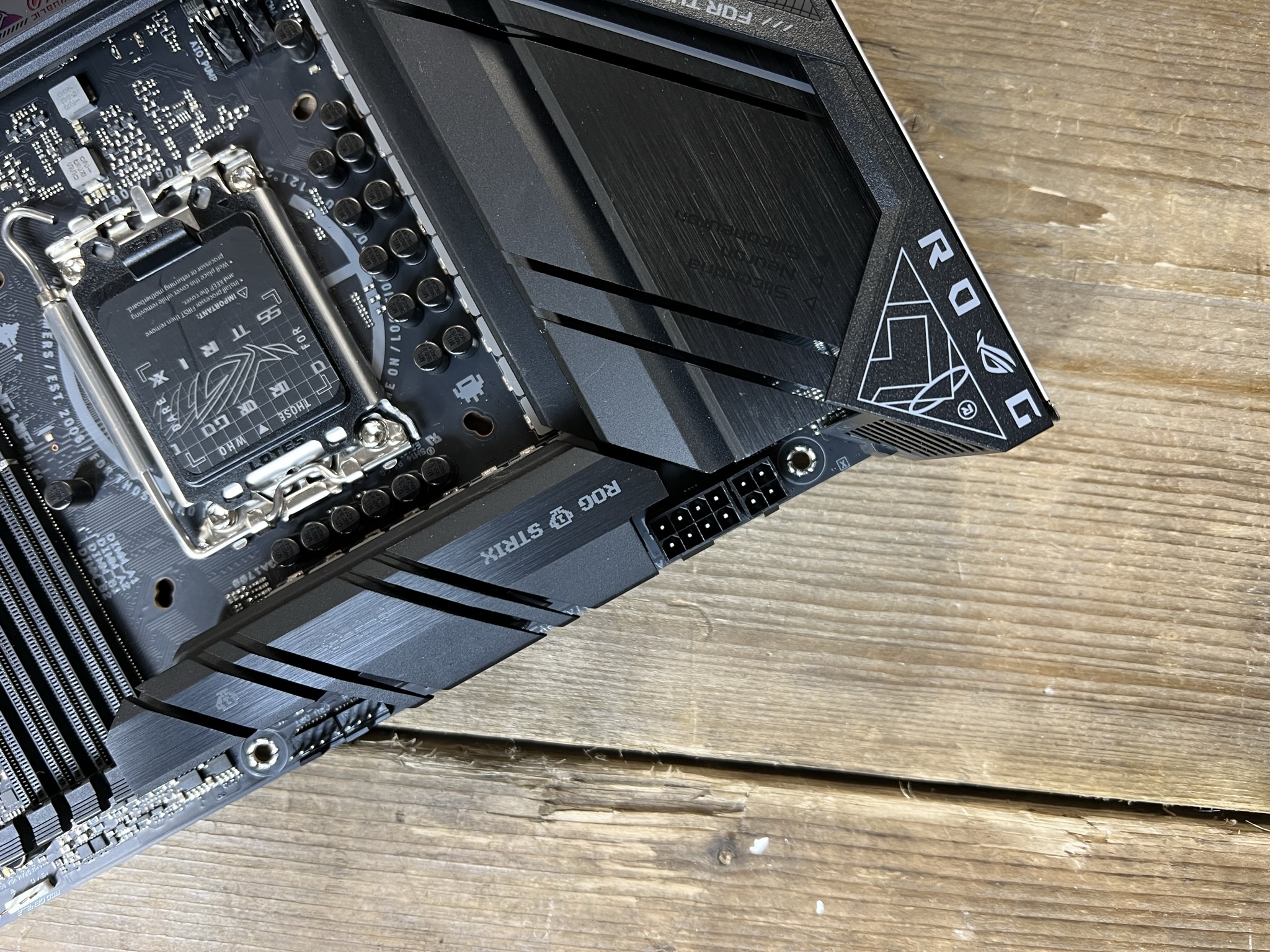

De VRM-heatsink siert op het moederbord, bovenaan het moederbord zijn de CPU_FAN, OPT en AIO-headers aanwezig. Dit zijn drie 4-pins headers. Het moederbord verkrijgt zijn voeding middels één 8-pins aansluiting en één 4-pins aansluiting.

De I/O van het moederbord bestaat uit een HDMI-poort, een DisplayPort, zes USB 3.2 Gen 1-poorten, een BIOS FlashBack en Clear CMOS-knop, een USB 3.2 Gen 2-poort, een USB 3.2 Gen 2×2-poort (Type-C), een 2,5Gbps-ethernetpoort, twee SMA-aansluitingen voor de meegeleverde antenne en vijf audiojacks. Het B760-model laat USB 2.0-connectiviteit vervallen op de I/O en maakt daarmee plaats voor een extra USB 3.2 Gen 1-poort, waar het B660-model twee USB 2.0-poorten op de moederbord-I/O bezit.

BIOS

Hieronder is een overzicht van het BIOS/de UEFI van de ASUS ROG Strix B760-F Gaming WiFi. De omgeving biedt typerende features en instellingen voor een ASUS-moederbord.

testomgeving

Testomgeving
Processor Intel Core i9-12900K
Moederborden ASUS ROG Strix B760-F Gaming WiFi (0406)
ASUS ROG Maximus Z790 Apex (0502)
ASUS ROG Maximus Z790 Extreme (0502)
MSI MPG Z790 Carbon WiFi (7D89v11)
ASUS ROG Strix Z790-A Gaming WiFi D4 (0502)
ASRock Z790M PG Lightning/D4 (2.07)
ASRock Z790 Steel Legend WiFi (2.07)
ASUS ROG Maximus Z790 Hero (0502)
ASUS ROG Maximus Z690 Hero (2004)
BIOS XMP, mogelijke Enhancements en Intel Adaptive Boost ingeschakeld
MSI Game Boost ingeschakeld
Geheugen Kingston FURY Renegade DDR5 6400 MT/s CL32 (KF564C32RSK2-32)
Videokaart MSI GeForce RTX 3080 Ti Gaming X Trio 10G
Videodriver: 516.94
SSD Samsung 970 EVO Plus 500 GB
Voeding ASUS ROG Thor 1200W Platinum
Processorkoeler Noctua NH-D15 chromax.black
Behuizing Cooler Master Test Bench V1.0

Als eindnoot: dit is een moederbordreview. Hier kijken we specifiek naar productiviteit en synthetische resultaten. Diepgaandere resultaten aangaande processor, temperatuur en gameresultaten zijn bestemd voor onze processor- en videokaartreviews. Hoewel we bij nieuwe CPU-lanceringen c.q. architecturen veelal de reviews uitbreiden met een goede dosis aan gameresultaten.

Resultaten

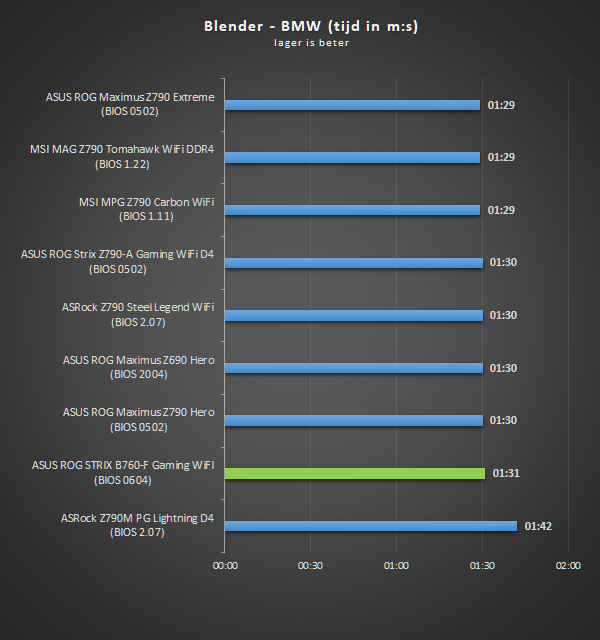

Hieronder zijn resultaten te zien van de ASUS ROG Strix B760-F Gaming WiFi tegenover diverse Z790 en Z690-moederborden. Het doel is om in dit hoofdstuk een algemene indruk van prestaties te geven. Prestatieverschillen tussen high-end moederborden/chipsets zijn veelal marginaal en niet te herleiden in de praktijk. Belangrijker gespreksonderwerp bij moederborden zijn zaken zoals de prijs, features en algemene kenmerken. Er is in de basis getest met een Intel Core i9-12900K, gezien we deze processor in eigen bezit hebben en consistent kunnen opvoeren. Voor de Intel Core i9-13900K-resultaten verwijs ik je graag door naar onze geschreven review.

Benchmarks, rendering en compiling

Conclusie

Net als zijn B660-voorganger beoogt de ASUS ROG Strix B760-F Gaming WiFi zich als een solide moederbord. Sterker nog: de specificaties en bijhorende featureset doet sommige Z790-moederborden verbleken. Daarbij kan je een combinatie maken met een K of Non-K-processor, al duikt dan de vraag op of de investering zich dan verhoudt. Inmiddels zijn Z690-moederborden ook wat goedkoper geworden, waardoor er interessante ASUS/ROG-modellen beschikbaar zijn voor minder geld.

Wat als een paal boven water staat is dat de ASUS ROG Strix B760-F Gaming WiFi voor een B760-moederbord een hele dikke specificatielijst heeft. Het 16+1-powerfasedesign met MOSFETS/VRM’s van 60 A is daar een voorbeeld van. De komst van de Q-Release-Knop en M.2 Q-Latch-oplossing maakt het moederbord plezierig om mee te werken – het is gewoon gebruiksvriendelijk. Verder volstaat het moederbord met zijn aanwezige PCIe 5.0 x16-slot, drie PCIe 4.0 x4 M.2-sloten, zeven 4-pins fan-headers en zijn fatsoenlijke Realtek ALC4080-codec.

De toevoeging van Wi-Fi 6E tovert een glimlach op mijn gezicht. Ik ben sinds de lancering van Wi-Fi 6E een vaste gebruiker binnenshuis en geniet optimaal van de 6GHz-frequentieband. Tevens was het ontbreken van Wi-Fi 6E een minpunt op het B660-model; daarmee maakt ASUS het met mij goed. De prijzen zijn vooralsnog niet bekend voor dit bord. Mijn verwachting is dat deze gemiddeld 5 á 7 procent hoger ligt dan het B660-model, wat ik acceptabel vind gezien de inflatie.

Reviewoverzicht
Topklasse aan B760! 8.7
Score 8.7 van 10
Yay! Uitgebreid (dik) B760-moederbord. 16+1-powerfasedesign met MOSFETS/VRM's van 60 A. 2,5Gbps-ethernetpoort + Wi-Fi 6E. Zeven 4-pins fan-headers. USB 3.2 Gen 2x2 Type-C-poort. Drie PCIe 4.0 x4 M.2-sloten. PCI Q-Release-Knop en M.2 Q-Latch; eenvoud en volledig toolless. Realtek ALC4080-codec met Savitech SV3H712-versterker.
Nay! Heeft competitie van prijsaantrekkelijke Z690-moederborden.
In het kort
De ASUS ROG Strix B760-F Gaming WiFi is net zoals zijn voorganger een moederbord van topklasse. Het bord doorstaat in de basis weinig verandering, maar gelukkig wel wat verfijning.
