De ASUS ROG Strix B760-G Gaming WiFi D4 is een Micro-ATX-moederbord voor 12e en 13e generaties aan Intel-processoren, dat zich paart met ondersteuning voor DDR4-werkgeheugen. Het moederbord is grotendeels opgetrokken in het wit met een zwarte printplaat. Esthetisch verleent dit moederbord zich prima voor een compacte, witte build. Als zijnde moederbord met de B760-chipset positioneert deze uiting zich als iets luxueuzer dan zijn typerende B760-soortgenoten, mede dankzij de aanwezige connectiviteit.

Laat ik verdere specificaties reserveren voor het opvolgende hoofdstuk. De ASUS ROG Strix B760-G Gaming WiFi D4 is verkrijgbaar bij onze webshoppartner Megekko. Bovenaan de review vind je de actuele webshopprijs.

Hieronder treffen we de specificaties aan;

De ASUS ROG Strix B760-G Gaming WiFi D4 wordt geleverd met een 12+1 powerfasedesign met MOSFETS/VRM’s van 60A. Idealiter hadden de MOSFETS wat hoger gewaardeerd mogen zijn, maar de B760-chipset maakt zich vooral geschikt voor Intel-processoren in het middensegment i.p.v. monsterlijke processoren zoals een Intel Core i9-13900K. Met meer voor de hand liggende processoren dient het moederbord prima te presteren en kan deze zich mogelijk meten met hoger gesegmenteerde chipsets.

Een opvallend detail is dat dit moederbord uitgerust is met een Realtek ALC1200-audiochip in combinatie met een Savitech SV3H712-versterker. In deze prijsklasse is dit als zijnde audiopakket royaal te noemen. Voeg daar bovenop een directe USB 3.2 Gen 2×2 Type-C-poort (20 Gbps) aan toe, alsmede WiFi 6E, Bluetooth 5.3, een PCIe 5.0 x16-slot, twee PCIe 4.0 x4 M.2-sloten met ieder een eigen heatsink en features zoals de ASUS PCIe Q-Release en M.2 Q-Latch. Kortom, deze B760-G Gaming WiFi D4 is aanzienlijk luxueuzer te noemen dan gemiddelde B760-borden.

Intel lanceerde in oktober 2022 haar Raptor Lake-architectuur in de vorm van drie K-processoren met de Core i9-13900K, Core i7-13700K en de Core i5-13600K. Dit ging samen met de komst van de Z790-chipset die gelijk staat aan het hoogsegment aan Intel-moederborden. Nu werd het al snel duidelijk dat de Z790-chipset weinig veranderingen met zich meebracht ten opzichte van de Z690-chipset die eerder in 2021 uitkwam. Op de Z790-chipset is meer ruimte voor downstream PCIe-connectiviteit in de vorm van PCIe 4.0-lanes. Het compromis dat de Z790-chipset moest maken, is net wat minder PCIe 3.0-lanes vanuit de chipset; een prima deal wat mij betreft.

B760 versus B660

Kijken we vervolgens naar de kersverse B760-chipset, dan is er tijdens zijn lancering in januari 2023 niet veel veranderd ten opzichte van januari 2022. Ook de B760-chipset doet veel denken aan de B660-chipset als het om connectiviteitsopties gaat. Wederom ontstaat er een wissel in downstream PCIe-connectiviteit zoals we eerder zagen op de Z690 naar Z790-chipsets. Zo krijgt de B760-chipset vier PCIe 4.0-lanes meer ten opzichte van de B660-chipset. Daar levert de B760-chipset vier PCIe 3.0-lanes voor in.

Als het om connectiviteitopties gaat, verandert er dus vrij weinig. Met de vier snellere PCIe 4.0-lanes op de B760-chipset kunnen fabrikanten bijvoorbeeld een sneller PCIe 4.0 x4 M.2-slot huisvesten in plaats van een PCIe 3.0-variant. Als het om USB-connectiviteit gaat, blijft de B760-chipset ook gelijk aan de B660-chipset met maximaal twee USB 3.2 Gen 2×2-poorten, vier USB 3.2 Gen 2-poorten, zes USB 3.2 Gen 1-poorten en twaalf USB 2.0-poorten. Hetzelfde geldt voor het maximale aantal SATA-poorten van vier stuks.

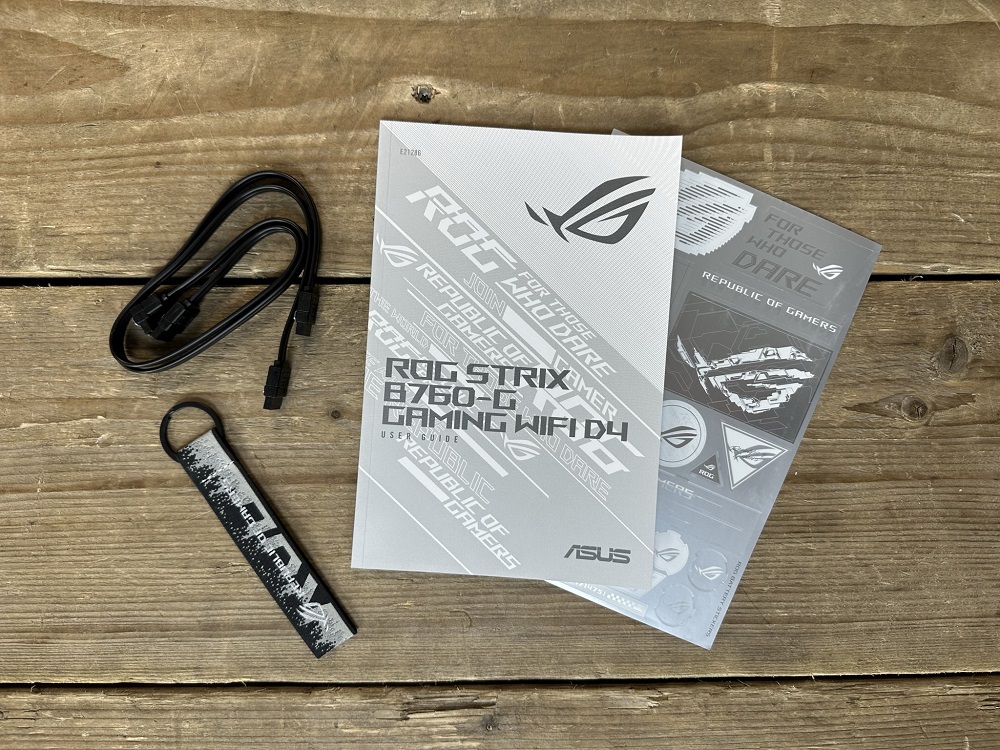

De ASUS ROG Strix B760-G Gaming WiFi D4 komt in een witte verpakking en luidt daarmee het thema van dit moederbord goed in. Acessoires bestaan uit een handleiding, ROG-stickervel, twee zwarte SATA-kabels, een ROG-sleutelhagen en een Wi-Fi/Bluetooth SMA-antenne.

Het ontwerp van dit moederbord brengt enigzins persoonlijke enthousiasme met zich mee. Ik zie een compactere, witte build goed samengaan met dit moederbord. De algehele stijl is goed toevertrouwd aan de Strix-line-up anno 2022/2023. Er is veel zorg voor decals op de heatsinks en printplaat zelf.

Links onderin bevinden zich de Realtek ALC1200-audiochip in combinatie met een Savitech SV3H712-versterker. Opgevolgd door pin-headers bestaande uit de audioheader, twee 4-pins fan-headers, twee USB 2.0-headers, een 3-pins ARGB-header, een 4-pins RGB-header en de algemene pin-headers voor richting de front-I/O van de behuizing. Totaal telt het moederbord vijf 4-pins fan-headers inclusief die van de CPU, CPU_OPT en AIO-header.

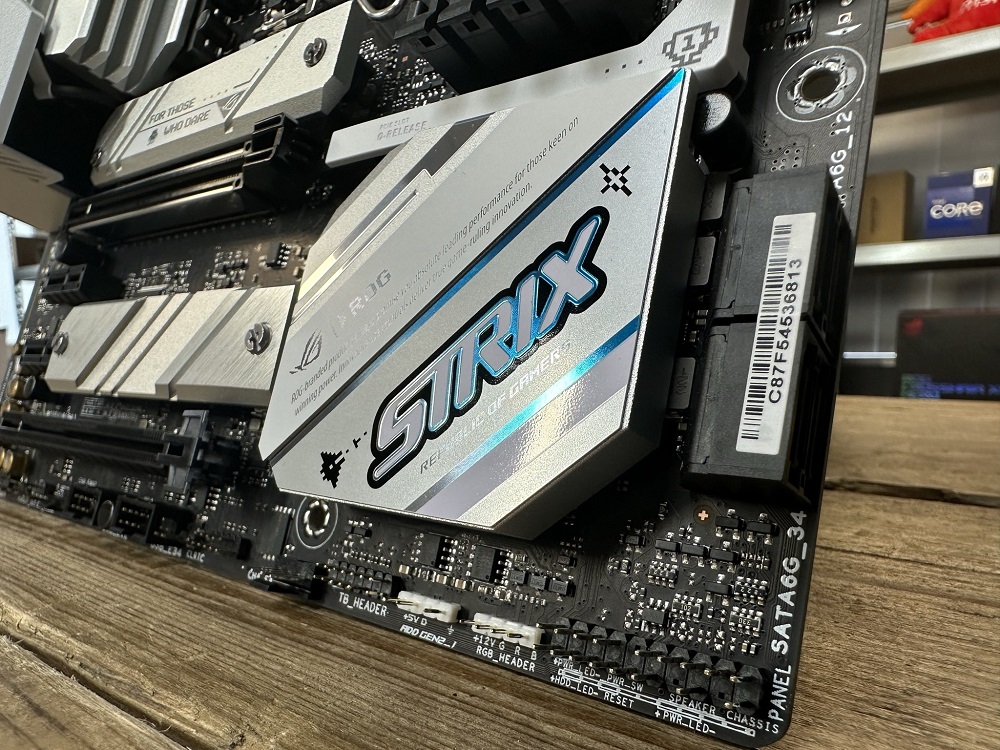

De rechterzijde van het moederbord is voorzien van vier haakse SATA-poorten, een USB 3.2 Gen 1-header (5 Gbps), een USB 3.2 Gen 2 Type-C-header (10 Gbps), de 24-pins ATX-connector, een 4-pins fan-header en tot bovenin de hoek twee 3-pins ARGB-headers. Totaal kan je 128 GB aan DDR4-werkgeheugen huisvesten met een overgeklokte snelheid tot 5333 MHz.

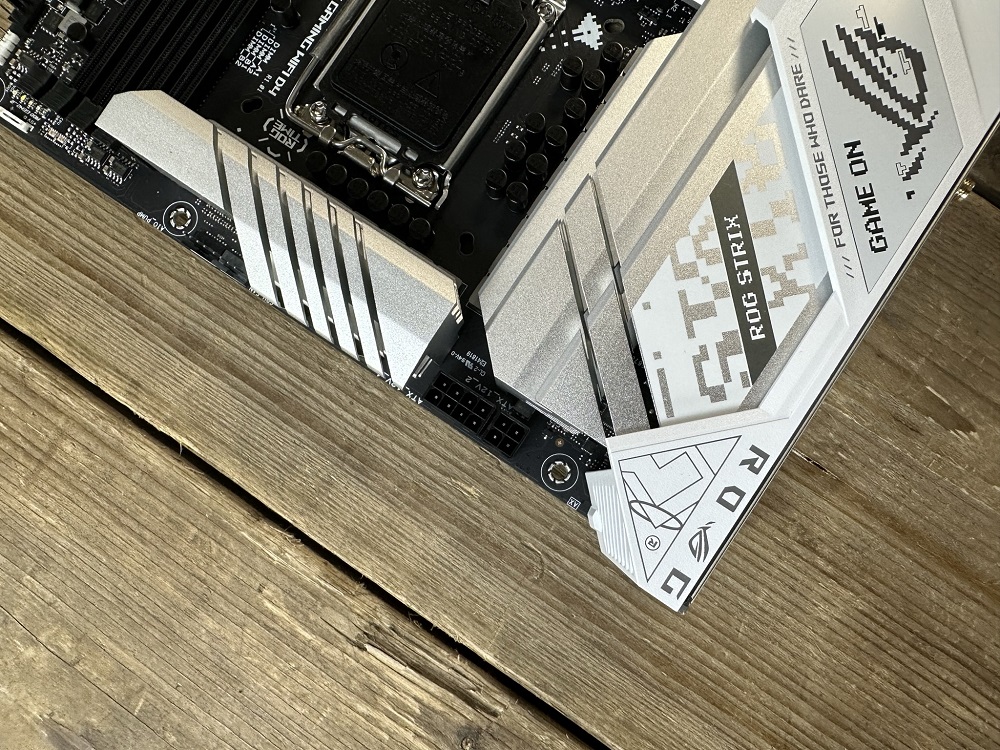

Het 12+1 powerfasedesign is uitgerust met MOSFETS/VRM’s van 60A. Verder is dit gedeelte uitgerust met degelijke aluminium VRM-heatsinks. Ter hoogte van de VRM-heatsink komen we nog twee 4-pins fan headers tegen. Voeding verkrijgt de processor in het moederbord voeding middels twee 8-pins powerconnectoren.

Totaal telt het moederbord vier PCIe-sloten, waarvan het bovenste slot een PCIe 5.0 x16-slot betreft, gevolgd door een PCIe 4.0 x16-slot en twee PCIe 4.0 x1-sloten. De twee aanwezige PCIe 4.0 x4 M.2-sloten zijn beiden netjes voorzien van heatsinks. Dit maakt de totale samenhang compleet.

De moederbord-I/O bestaat uit de volgende aansluitingen: een HDMI-poort, DisplayPort, een BIOS Flashback-knop, vier USB 2.0-poorten, drie USB 3.2 Gen 1-poorten (5 Gbps) waarvan één een Type-C poort, een USB 3.2 Gen 2-poort (10 Gbps), een USB 3.2 Gen 2×2 Type-C-poort (20 Gbps), twee SMA-antenne-aansluitingen, een optische audioingang en vijf audiojacks.

Hieronder is een overzicht te vinden van de UEFI/het BIOS die je bij de ASUS ROG Strix B760-G Gaming WiFi D4 aantreft.

Als eindnoot: dit is een moederbordreview. Hier kijken we specifiek naar productiviteit en synthetische resultaten. Diepgaandere resultaten aangaande processor, temperatuur en gameresultaten zijn bestemd voor onze processor- en videokaartreviews. Hoewel we bij nieuwe CPU-lanceringen c.q. architecturen veelal de reviews uitbreiden met een goede dosis aan gameresultaten.

Hieronder zijn resultaten te zien van de ASUS ROG Strix B760-G Gaming WiFi D4 tegenover diverse Z790, Z690 en B760-moederborden. Het doel is om in dit hoofdstuk een algemene indruk van prestaties te geven. Prestatieverschillen tussen high-end moederborden/chipsets zijn veelal marginaal en niet te herleiden in de praktijk. Belangrijker gespreksonderwerp bij moederborden zijn zaken zoals de prijs, features en algemene kenmerken. Er is in de basis getest met een Intel Core i9-12900K, gezien we deze processor in eigen bezit hebben en consistent kunnen opvoeren. Voor de Intel Core i9-13900K-resultaten verwijs ik je graag door naar onze geschreven review.

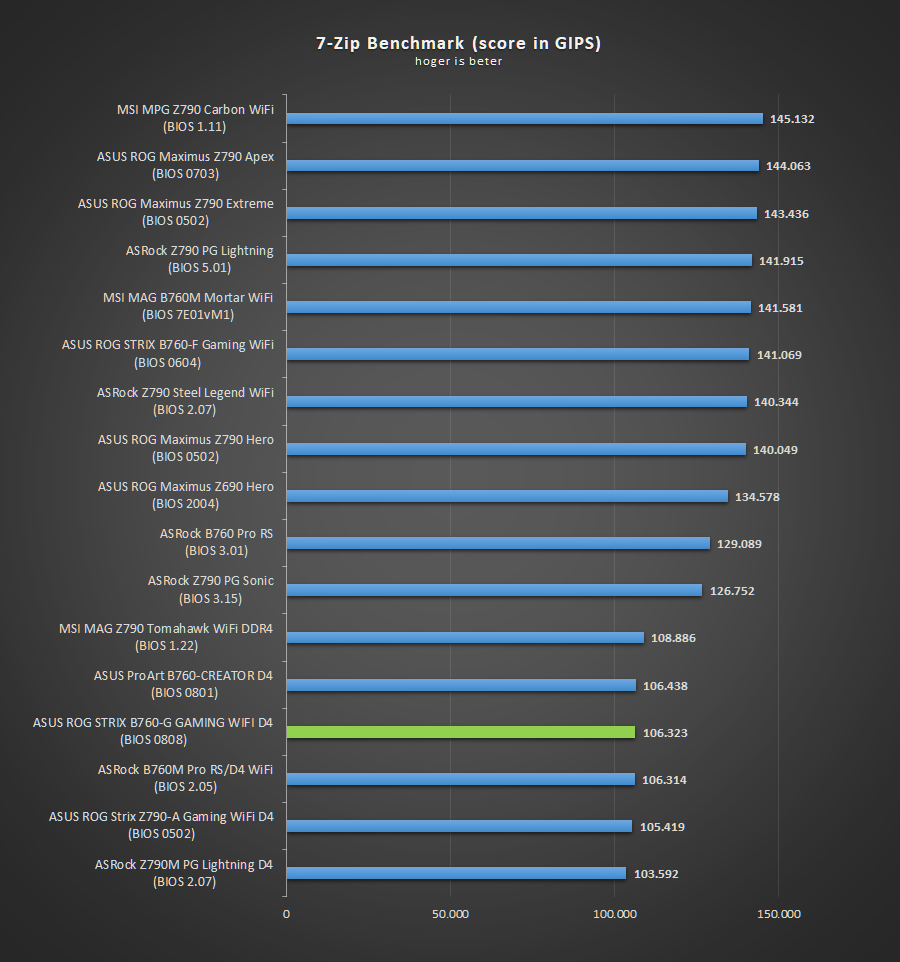

Afhankelijk van overklokfeatures en stroomaanlevering kunnen B760-borden prestaties bieden die gelijkwaardig zijn aan de duurdere Z790-borden. Zo zien we hieronder dat de ASUS ROG Strix B760-G Gaming WiFi D4 zijn mannetje staat tegenover de sluw aan andere borden. Enkel op het gebied van 7-Zip zien we een prestatievermindering en dat logischerwijs vanwege het gebruik van DDR4-geheugen. Verder zijn de single-core en multi-core-prestaties van een typerend niveau.

Benchmarks, rendering en compiling

De ASUS ROG Strix B760-G Gaming WiFi D4 positioneert zich als zijnde Micro-ATX-moederbord met ondersteuning voor DDR4-werkgeheugen erg sterk. Iets wat mij naarmate meerdere B760 en Z790-moederbordreviews direct opvalt. Hieronder vat ik het graag nog een keer samen.

Voor een Strix-moederbord dat zich doorgaans hoger segmenteert dan de ASUS TUF-line-up aan moederborden is de ASUS ROG Strix B760-G Gaming WiFi D4 een opvallende uiting. Met een kleinere Micro-ATX-vormfactor en een uitgesproken uiterlijk zie je vaker bij ASUS dat je hier doorgaans meer voor neertelt. Het tegendeel bewijst zich, aangezien de ASUS ROG Strix B760-G Gaming WiFi D4 aangenaamd geprijsd is.

Opvallende details zijn dan ook de toevoeging van een PCIe 5.0 x16-slot, een Realtek ALC1200-audiochip in combinatie met een Savitech SV3H712-versterker, WiFi 6E in combinatie met Bluetooth 5.3, twee PCIe 4.0 x4 M.2-sloten met ieder een eigen heatsink en de ASUS PCIe Q-Release en M.2 Q-Latch-features. Deze twee features waren eerder enkel weggelegd voor het high-end segment aan moederborden, maar vindt nu ook zijn toetrede in het middensegment.

Al dit moois bevindt zich op een Micro-ATX-moederbord met een specifiek thema. Het 12+1 powerfasdesign voldoet, al had deze naar mijn mening wat zwaarder gewaarderde MOSFETS/VRM’s mogen hebben. Mocht je genoegen nemen met DDR4-werkgeheugen, wat doorgaans prima is voor gaming,en zoek je het wat compacter op in de Micro-ATX sferen, dan is de ASUS ROG Strix B760-G Gaming WiFi D4 een heerlijke keuze.
