De ASUS TUF Gaming X670E-Plus WiFi maakt onderdeel uit van het middensegment aan moederborden van ASUS. Als zijnde X670E-moederbord zien we ondersteuning voor zowel een PCIe 5.0 x16-slot als een PCIe 5.0 x4-slot; een prima upgradepad.

In de basis heeft de ASUS TUF Gaming X670E-Plus WiFi een 14+2 powerfasedesign. Verder is het moederbord uitgerust met nog een PCIe 4.0 x16-slot, drie PCIe 4.0 x4-sloten, USB 3.2 Gen 2×2 Type-C en Wi-Fi 6E. Het gaat hier om een moederbord uit het middensegment, om die reden zien we geen implementatie van USB 4.0 of Thunderbolt 4.

De ASUS TUF Gaming X670E-Plus WiFi is verkrijgbaar bij onze webshoppartner Megekko. Bovenaan de review vind je de actuele webshopprijs.

Hieronder treffen we de specificaties aan;

PCIe 5.0-connectiviteit in combinatie met DDR5-werkgeheugen zijn de grootste spelwisselaars van het AM5 (X670E/X670-platform). Naast de gebruikelijke prestatieverbeteringen die de CPU’s zelf met zich meebrengen. Ryzen 7000, ofwel de gloednieuwe Zen 4 Raphael-architectuur maakt zaken als overklokken van de CPU en het geheugen toegankelijker.

De ASUS TUF Gaming X670E-Plus WiFi laat dit dan ook toe. Mooie toevoegingen zijn o.a. Wi-Fi 6E, Bluetooth 5.2, 7.1 surround-geluid, een 2.5Gbps-ethernetpoort, vier M.2-sloten waarvan één PCIe 5.0 x4 en drie PCIe 4.0 x4. Met dat gezegd haal je een gezonde basis in huis, waar USB 3.2 Gen 2×2 ook nog vertegenwoordigd is in de vorm van een USB Type-C aansluiting op het moederbord I/O. In het middensegment blijft USB 4.0 en Thunderbolt 4 buiten beschouwing, iets wat als gebruikelijk beschouwd mag worden.

In dit hoofdstuk bespreek ik fundamentele zaken aangaande deze nieuwe AMD-generatie c.q. chipset. Standaard bieden de AMD X-processoren ondersteuning voor het overklokken van de processor. Op het moment van schrijven zijn er vier X-processoren aangekondigd, bestaande uit de Ryzen 5 7600X, Ryzen 7 7700X, Ryzen 9 7900X en het topmodel de Ryzen 9 7950X.

PCIe-lanes en Promontory 21

Het X670E-chipset behoort toe tot het topsegment voor overklok mogelijkheden. De E-naamgeving karakteriseert Extreme - ontworpen voor optimale prestaties en stabiliteit. Het voornaamste verschil met het X670-chipset is dat X670E volledige ondersteuning biedt voor PCIe 5.0 (Gen5) lanes. Het X670E-platform biedt daarmee in basis ondersteuning voor achtentwintig PCIe 5.0-lanes afkomstig van de CPU. Van die achtentwintig PCIe 5.0-lanes zijn er vierentwintig lanes beschikbaar voor gebruik, omwille het feit dat er vier PCIe 5.0-lanes gereserveerd zijn voor de chipset zelf (de chipset-downlink). Bij plaatsing van een videokaart kan men een PCIe 5.0 x16 of een x8/x8 of x4 configuratie draaien. Met nog acht PCIe 5.0-lanes beschikbaar zijn er vier gereserveerd voor een PCIe 5.0 x4 M.2 (Gen5) SSD. De resterende vier PCIe 5.0-lanes zijn vrij inzetbaar door de fabrikant, hetzij voor een extra M.2 (Gen5) SSD, extra Thunderbolt 4-poorten of extra USB 4.0-poorten.

X670 biedt enkel ondersteuning voor acht PCIe 5.0-lanes, uitsluitend voor M.2 (Gen5) en extra connectiviteitsmogelijkheden. Hiermee zou je kunnen stellen dat het platform minder toekomstbestendig is, hoewel dit in hardwareland vaak te verwaarlozen valt. Desalniettemin is het een belangrijk detail om kenbaar te maken, vooral met de komst van nieuwe Nvidia en AMD-videokaarten. De vier PCIe 5.0-lanes die gereserveerd zijn voor de chipset (de chipset-downlink) is afkomstig van ASMedia. Het betreft de Promontory 21-chip die vertegenwoordigd wordt op het B650, X670 als X670E-platform. Belangrijke vermelding is dat de Promontory 21-chip enkel ondersteuning biedt voor PCIe 4.0.

Op B650 wordt een enkele Promontory 21-chip toegepast. Waar er op het X670 en X670E-platform een dubbele Promontory 21-chip in serie is aangebracht; beter bekend als daisy-chained. In serie hebben de Promontory 21-chips (PROM21_1) en (PROM21_2) twaalf PCIe 4.0-lanes en acht PCIe 3.0-lanes tot hun beschikking. Aanvullend heeft iedere chip zes USB 3.2 Gen2 (10 Gbps) aansluitingen.

Van PGA naar LGA

AMD neemt met de komst van deze nieuwe generatie afscheid van zijn PGA (Pin Grid Array) lay-out. De fysieke pins op de processor worden vervangen voor LGA (Land Grid Array), waarvan de pins in de socket van het moederbord zitten. Hiermee is het AM5-platform c.q. socket LGA1718 geboren. LGA1718 is compatibel met AM4-koelers en biedt verhoogde stroomlevering aan de processor tot 230 Watt.

Dat de ASUS TUF Gaming X670E-Plus WiFi valt binnen het middensegment van ASUS mag inmiddels wel duidelijk zijn. De TUF line-up aan producten, wat geldt voor TUF-hardware en randapparatuur segmenteert zich onder de Strix line-up aan producten van ASUS. Het moederbord komt in een eenvoudige verpakking met accessoires bestaande uit een handleiding, diverse informatie leaflets, twee zwarte SATA-kabels en een Wi-Fi antenne.

Het moederbord beoogt in de basis neutraal zwart. Verder is deze aangevuld met een goede dosis aan decals om het gaming aspect beter te benadrukken. In de basis vind ik het moederbord er goed uitzien.

Linksonder is het audiopakket van dit moederbord te vinden, bestaande uit een Realtek S1220A. In de basis is dit een prima audiochip voor een solide geluidservaring. Wel is het zo dat deze duidelijk valt in het middensegment, gezien duurdere moederborden uitgerust zijn met een Realtek ALC4082. De Realtek S1220A is voorzien van een zogenoemde audio cover met TUF-logo; deftig detail. Gevolgd door diverse pin-headers een aansluitingen aan de onderzijde. Hier bevinden zich o.a. een 3-pin ARGB-header, een 4-pin RGB-header, drie USB 2.0 headers, twee SATA-aansluitingen, drie 4-pin fan headers en de algemene pin-headers voor verbinding met het front I/O van de behuizing.

De rechterzijde van het moederbord bestaat uit twee SATA-aansluitingen, een USB 3.2 Gen1 header, een USB 3.2 Gen 2 header, de 24-pin ATX-aansluiting en drie 3-pin ARGB headers. Direct boven de DDR5-geheugenbanken bevinden zich drie 4-pin fan headers voor o.a. de CPU-fan, de optionele CPU-fan en een pompaansluiting. Op de DDR5-geheugenbanken kan je maximaal 128GB aan DDR5-werkgeheugen huisvesten met een snelheid van/tot 6400MHz+.

Het 14+2 powerfasedesign is opgebouwd uit 70A MOSFETS/VRM’s. Zichtbaar is dat beide VRM-heatsinks los van elkaar staan; ook niet verbonden met een extra heatpipe. De 14-fasen zijn bestemd voor de processor, waar de overige 2-fasen bestemd zijn voor de VDD_MISC. Het moederbord krijgt voeding middels twee 8-pin powerconnectoren.

Het moederbord I/O bestaat uit een HDMI-poort, een DisplayPort, vijf USB 3.2 Gen1 poorten, vier USB 3.2 Gen2 poorten waarvan één Type-C, een USB 3.2 Gen 2×2 Type-C poort, een 2.5Gbps-ethernetpoort, de SMA-antenne aansluitingen, een BIOS-knop en vijf audiojacks.

Als eindnoot: dit is een moederbordreview. Hier kijken we specifiek naar productiviteit en synthetische resultaten. Diepgaandere resultaten aangaande processor, temperatuur en gameresultaten zijn bestemd voor onze processor- en videokaartreviews. Hoewel we bij nieuwe CPU-lanceringen c.q. architecturen veelal de reviews uitbreiden met een goede dosis aan gameresultaten.

Hieronder zijn resultaten te vinden van de ASUS TUF Gaming X670E-Plus WiFi i.c.m. de AMD Ryzen 9 7950X. Het doel is om in dit hoofdstuk een algemene indruk van prestaties te geven. Prestatieverschillen tussen moederborden zijn veelal marginaal en niet te herleiden in de praktijk, kortom: het verschil is niet significant. Belangrijker gespreksonderwerp bij moederborden zijn zaken zoals de prijs, features en algemene kenmerken.

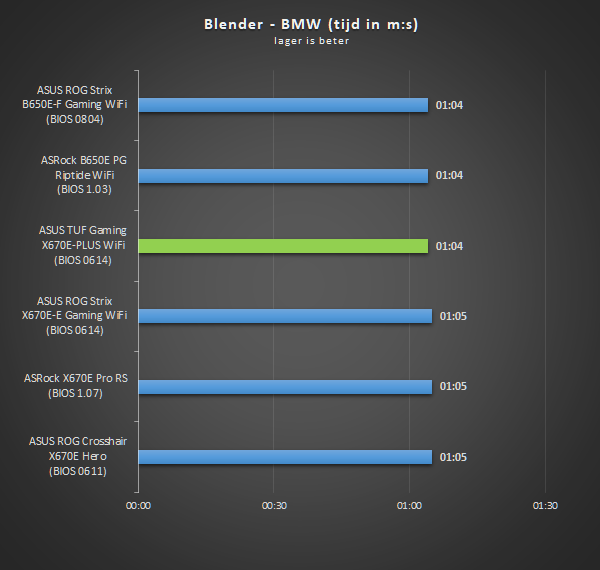

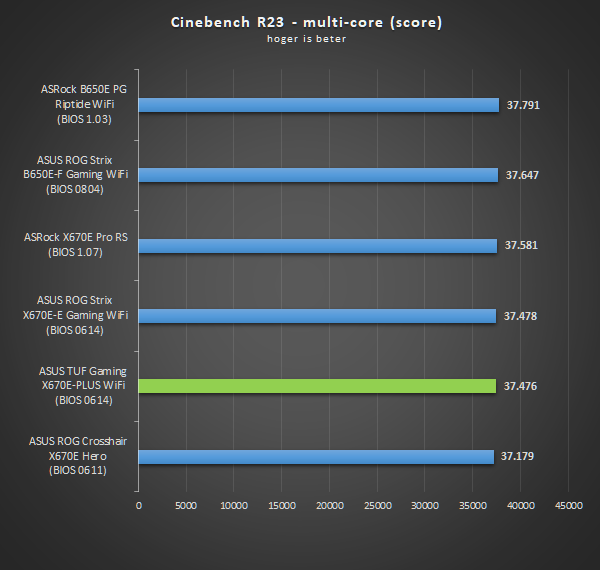

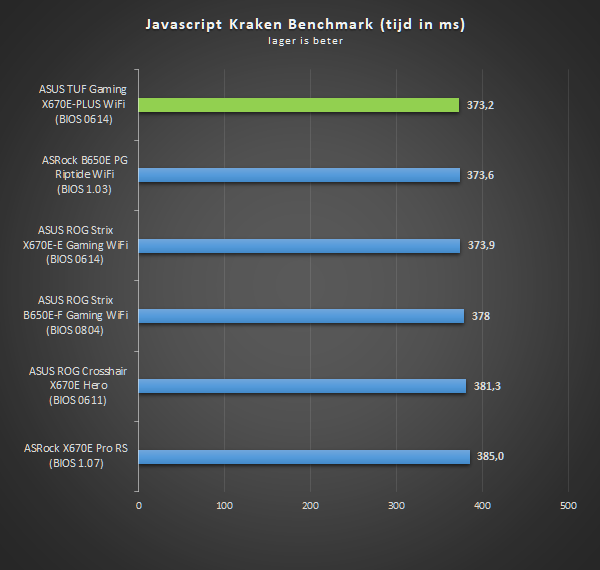

Benchmarks, rendering en compiling

Met de TUF Gaming X670E-Plus WiFi presenteert ASUS een aantrekkelijk moederbord die zich wegzet in het middensegment aan X670E-moederborden. Of dit voldoende is om de strijd te overwinnen lees je in deze eindconclusie.

Laat ik vooropstellen dat ik inmiddels ook wat B650E-moederborden heb getest, die de strijd aangaan met goedkopere X670E-moederborden. Nu laat ik in het midden wat je beschouwt als zijnde goedkoop, omdat de prijzen van een gemiddeld AM5-moederbord doorgaans hoger liggen mede door PCIe 5.0 en DDR5. Neem je genoegen met minder beschikbare aansluitingen in de vorm van USB-connectiviteit en PCIe-lanes vanuit de chipset; dan is B650E een mooi alternatief. Wil je het maximale halen uit X670E, maar ook niet direct weer een overval plegen op je spaarrekening, dan is een moederbord zoals de ASUS TUF Gaming X670E-Plus WiFi aantrekkelijker.

Het moederbord levert als zijnde X670E-moederbord een PCIe 5.0 x16 en PCIe 5.0 x4-slot. Let wel dat dit één PCIe 5.0 x16-slot betreft, het is dus niet mogelijk om een x8/x8-configuratie te handhaven enkel x16. Verder kan je uitbreiden met vier PCIe 4.0 x4-sloten voor M.2-opslag. Zowel interne als externe connectiviteit zijn prima. Het moederbord levert USB 3.2 Gen1, Gen2 en Gen 2×2 op het moederbord I/O. Totaal telt het moederbord zeven 4-pin fan headers en drie 3-pin ARGB-headers.

Het 14+2 powerfasedesign staat het moederbord niet verkeerd. De combinatie van een solide BIOS/UEFI maken veel goed om te spelen met instellingen van de Ryzen 7000 processor. Voor de RGB-liefhebbers zal het moederbord met zijn beperkte RGB op de rechterzijde mogelijk tegenvallen, nochtans dat de ARGB en RGB headers hierin mogelijk wat goed kunnen maken. In de basis krijg je met de ASUS TUF Gaming X670E-Plus WiFi een instap c.q. middensegment X670E-moederbord, die minder beperkt is vanuit de chipset dan B650E. Verwacht dus geen USB 4.0 en Thunderbolt 4 voor dit geld, maar wel een capabele middenklasser die PCIe 5.0 goed kan benutten.
