Review: ASUS TUF Gaming X870-Plus WiFi
Links; Navigatie;Met de lancering van de AMD Ryzen 9000-series in augustus 2024 lieten de nieuwe X870 en X870E-moederborden nog even op zich wachten. We hebben toen de AMD Ryzen 5 9600X en de AMD Ryzen 9 9950X nog getest op het AM5/X670E-platform.
Op 30 september 2024 is het dan eindelijk aan zet voor X870/X870E. Dit doen we bij TechGaming met een drietal moederborden: de ASUS ROG Crosshair X870E Hero, de ASUS ROG Strix X870E-E Gaming WiFi en de ASUS TUF Gaming X870-Plus WiFi. Respectievelijk houden we in deze opsomming de segmentatie van hoog naar laag aan, gezien het feit dat de ROG Crosshair X870E Hero het neusje van de AM5/X870E-zalm is bij ASUS.
In het opvolgende hoofdstuk delen we de specificaties zoals jullie gewend zijn van ons. Verder lichten we hier ook chipset X870 en X870E toe en leggen we een vergelijk met chipset X670 en X670E.
De ASUS TUF Gaming X870-Plus WiFi is verkrijgbaar bij onze webshoppartner Megekko. Bovenaan de review vind je de actuele webshopprijs. Op het moment van schrijven zijn er nog geen prijzen bekend. De ASUS TUF Gaming X670E-Plus had bij lancering een adviesprijs van € 369,-. Er is niet eerder een X870-model van de TUF Gaming Plus geweest. Onze verwachting is dan ook dat de ASUS TUF Gaming X870-Plus WiFi een gelijkaardige of nét wat scherpere prijs zal krijgen.
Hieronder treffen we de specificaties aan:
ASUS TUF Gaming X870-Plus WiFi | |
---|---|
CPU | AMD Socket AM5 for AMD Ryzen™ 9000 & 8000 & 7000 Series Desktop Processors* * Refer to https://www.asus.com/support/download-center/ for CPU support list. |
Chipset | AMD X870 |
Memory | 4 x DIMM slots, max. 192GB, DDR5 Supports up to 8000+MT/s(OC) with Ryzen™ 9000 & 8000 & 7000 Series Processors ECC and Non-ECC, Un-buffered DIMM* Dual channel memory architecture Supports AMD Extended Profiles for Overclocking (EXPO™) ASUS Enhanced Memory Profile (AEMP) * Adjustments will be made based on the specifications of mass-produced memory products available on the market. * Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/download-center/. * Non-ECC, un-buffered DDR5 memory supports On-Die ECC function. |
Graphics | 1 x HDMI™ port** 2 x USB4® (40Gbps) ports support USB Type-C® display outputs*** * Graphics specifications may vary between CPU types. Please refer to AMD CPU specifications. ** Supports 4K@60Hz as specified in HDMI 2.1. *** Supports max. 4K@60Hz as specified in DisplayPort 1.4a. **** VGA resolution support depends on processors' or graphic cards' resolution. |
Expansion Slots | AMD Ryzen™ 9000 & 7000 Series Desktop Processors* 1 x PCIe 5.0 x16 slot (supports x16 mode)** AMD Ryzen™ 8000 Series Desktop Processors 1 x PCIe 4.0 x16 slot (supports x8/x4 mode)*** AMD X870 Chipset 1 x PCIe 4.0 x16 slot (supports x4 mode)**** * Please check the PCIe bifurcation table on the support site (https://www.asus.com/support/FAQ/1037507/). ** The PCIEX16(G5) shares bandwidth with M.2_2. The PCIEX16(G5) will run to x8 mode when M.2_2 runs. *** Specifications vary by CPU types. **** The PCIEX16(G4) shares bandwidth with M.2_4. The PCIEX16(G4) will be disabled when M.2_4 runs. - To ensure compatibility of the device installed, please refer to https://www.asus.com/support/download-center/ for the list of supported peripherals. |
Storage | Total Supports 4 x M.2 slots and 2 x SATA 6Gb/s ports* AMD Ryzen™ 9000 & 7000 Series Desktop Processors M.2_1 slot (Key M), type 2280 (supports PCIe 5.0 x4 mode) M.2_2 slot (Key M), type 2280 (supports PCIe 5.0 x4 mode)** AMD Ryzen™ 8000 Series Desktop Processors M.2_1 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode) M.2_2 slot not support AMD X870 Chipset M.2_3 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode) M.2_4 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)*** 2 x SATA 6Gb/s ports * AMD RAIDXpert2 Technology supports both PCIe RAID 0/1/5/10 and SATA RAID 0/1. RAID 5 Function is only supported by AMD Ryzen™ 9000 series CPU. ** The PCIEX16(G5) shares bandwidth with M.2_2. The PCIEX16(G5) will run to x8 mode when M.2_2 runs. *** The PCIEX16(G4) shares bandwidth with M.2_4. The PCIEX16(G4) will be disabled when M.2_4 runs. |
Ethernet | 1 x Realtek 2.5Gb Ethernet TUF LANGuardASUS LANGuard |
Wireless & Bluetooth | Wi-Fi 7* 2x2 Wi-Fi 7 (802.11be) Supports 2.4/5/6GHz frequency band** Supports Wi-Fi 7 160MHz bandwidth, up to 2.9Gbps transfer rate. Bluetooth® v5.4*** *Wi-Fi features may vary depending on the operating system For Windows 11, Wi-Fi 7 will require 24H2 or later version for full functions, Windows 11 21H2/22H2/23H2 only support Wi-Fi 6E. For Windows 10, please note that no driver is available , please refer to the Wi-Fi chipset vendor's website for details. ** Wi-Fi 6GHz frequency band and bandwidth regulatory may vary between countries. *** The Bluetooth® version may vary, please refer to the Wi-Fi module manufacturer's website for the latest specifications. |
USB | Rear USB (Total 10 ports) 2 x USB4® (40Gbps) ports (2 x USB Type-C®)* 3 x USB 10Gbps ports (3 x Type-A) 4 x USB 5Gbps ports (4 x Type-A) 1 x USB 2.0 port (1 x Type-A) Front USB (Total 7 ports) 1 x USB 20Gbps connector (supports USB Type-C® with up to 30W PD Fast-charge)** 1 x USB 5Gbps header supports 2 additional USB 5Gbps ports 2 x USB 2.0 headers support 4 additional USB 2.0 ports * USB Type-C® power delivery output: max. 5V/3A ** USB Type-C® power delivery output: 5V/9V max. 3A, 12V max. 2.5A, 15V max. 2A. |
Audio | Realtek ALC1220P 7.1 Surround Sound High Definition Audio CODEC - Impedance sense for front and rear headphone outputs - Internal audio Amplifier to enhance the highest quality sound for headphone and speakers - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in) - Supports up to 32-Bit/192 kHz playback* Audio Features - Audio Shielding - Premium audio capacitors - Dedicated audio PCB layers - Audio cover - Unique de-pop circuit * Due to limitations in HDA bandwidth, 32-Bit/192 kHz is not supported for 7.1 Surround Sound audio. |
Back Panel I/O Ports | 2 x USB4® (40Gbps) (2 x USB Type-C®) ports 3 x USB 10Gbps ports (3 x Type-A) 4 x USB 5Gbps ports (4 x Type-A) 1 x USB 2.0 port (1 x Type-A) 1 x HDMI™ port 1 x Wi-Fi module 1 x Realtek 2.5Gb Ethernet port 5 x Audio jacks 1 x BIOS FlashBack™ button |
Internal I/O Connectors | Fan and Cooling Related 1 x 4-pin CPU Fan header 1 x 4-pin CPU OPT Fan header 1 x 4-pin AIO Pump header 4 x 4-pin Chassis Fan headers 1 x W_PUMP+ header Power Related 1 x 24-pin Main Power connector 2 x 8-pin +12V CPU Power connectors Storage Related 4 x M.2 slots (Key M) 2 x SATA 6Gb/s ports USB 1 x USB 20Gbps connector (supports USB Type-C® with up to 30W PD Fast-charge) 1 x USB 5Gbps header supports 2 additional USB 5Gbps ports 2 x USB 2.0 headers support 4 additional USB 2.0 ports Miscellaneous 3 x Addressable Gen 2 headers 1 x Clear CMOS header 1 x Chassis Intrusion header 1 x COM Port header 1 x Front Panel Audio header (F_AUDIO) 1 x 10-1 pin Front System Panel header 1 x Thermal Sensor header |
Special Features | ASUS TUF PROTECTION - DIGI+ VRM (- Digital power design with SPS) - ESD Guards - TUF LANGuard - Overvoltage protection - SafeSlot - Stainless-steel back I/O ASUS Q-Design - M.2 Q-Latch - PCIe Slot Q-Release - Q-Antenna - Q-Dashboard - Q-DIMM - Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green]) - Q-Slot ASUS Thermal Solution - M.2 heatsinks - VRM heatsink design ASUS EZ DIY - BIOS FlashBack™ button - BIOS FlashBack™ LED - ProCool - Pre-mounted I/O shield - SafeDIMM Aura Sync - Addressable Gen 2 headers Front Panel USB 20Gbps with PD Fast Charge Support - Support: up to 30W fast charging and USB Wattage Watcher - Output: 5V/9V max. 3A, 12V max. 2.5A, 15V max. 2A - Compatible with PD3.0 |
Software Features | ASUS Exclusive Software Armoury Crate - Aura Creator - Aura Sync - Fan Xpert 4 (with AI Cooling II) - Power Saving ASUS DriverHub ASUS GlideX USB Wattage Watcher TurboV Core TUF GAMING CPU-Z DTS Audio Processing Norton 360 for Gamers (60 Days Free Trial) WinRAR (40 Days Free Trial) UEFI BIOS AI Overclocking Guide ASUS EZ DIY - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode - ASUS MyHotkey |
BIOS | 256Mb Flash ROM, UEFI AMI BIOS |
Manageability | WOL by PME, PXE |
Accessories | Cables 2 x SATA 6Gb/s cables Miscellaneous 1 x ASUS WiFi Q-Antenna 2 x M.2 rubber packages 1 x Screw package for M.2 SSD 1 x TUF GAMING sticker Documentation 1 x Quick start guide |
Operating System | Windows® 11 |
Form Factor | ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) |
X870 versus X670
We gaan direct van start met de belangrijkste verschillen tussen de X870 en X670 chipsets, waar we dadelijk ook de X870E en X670E chipsets betrekken in dit hoofdstuk.
Het voornaamste verschil tussen X870 en X670 is een verschuiving in PCIe-lanes. Waar X670 nog van een dubbele Promontory 21-chip gebruikmaakt, heeft X870 een enkele Promontory 21-chip. Door het gemis van een tweede ‘PROM21_2’ chip verliest X870 een goede dosis aan connectiviteit. Daarmee halveren het aantal USB- en SATA-poorten en zijn er minder vrije PCI-e 4.0 lanes beschikbaar.
Dit klinkt in de basis nog niet heel aantrekkelijk. De grootste verandering op het X870-platform is de PCIe 4.0 naar PCIe 5.0 upgrade. Voor de videokaart hebben we nu standaard te maken met een PCIe 5.0 x16-slot, waar dit op X670 nog een PCIe 4.0 x16-slot is. Vanuit de chipset heeft X870 nu standaard USB 4.0 (40 Gb/s), waar dit op X670 niet aanwezig is. Als X670-gebruiker kan je altijd gebruikmaken van een USB 4.0 uitbreidingskaart; rekening houdend met je PCIe-lanes verdeling.
X870 biedt in de basis hogere geheugenfrequenties, iets wat wellicht ook nog een overweging kan zijn om voor het nieuwe X870-platform te kiezen.
X870E versus X670E
Het X870E-platform blijft loyaal aan twee Promontory 21-chips zoals we eerder zagen op het X670E-platform. Net als op X870 krijgt X870E standaard ondersteuning voor USB 4.0 (40 Gb/s). Hoewel sommige high-end X670E-moederborden al USB 4.0 aanwezig hadden middels een additionele chip/controller. De ASUS ROG Crosshair X670E Hero maakt gebruik van de Intel JHL8540 USB4-controller die twee USB 4.0 Type-C levert.
Nogmaals willen we benadrukken dat sommige high-end X670E-moederborden een additionele USB 4.0 chip/controller bezitten. Deze moederborden zijn doorgaans duurder, waar dit op gunstiger geprijsde X670E-moederborden veelal ontbreekt. Die tijd is met X870E verleden tijd, gezien USB 4.0 nu gemeengoed is, ongeacht een hogere of lagere prijs.
Verder zien we dat Wi-Fi 7 gestandaardiseerd is op beide chipsets, waar Wi-Fi 6 en Wi-Fi 6E bij nieuwere X670/X670E-moederborden nog standaard was.
Afsluitend: X870 en X870E
Het X870-platform doorstaat de grootste veranderingen met het weglaten van een Promontory 21-chip, waarmee de connectiviteit letterlijk halveert. Verder doorstaat X870 een PCIe 5.0 upgrade.
Daarmee duidt het vooral op een balanskwestie tussen X870 en X870E, waar de verschillen tussen X670 en X670E beduidend kleiner waren. Dan hebben we nog niet gesproken over de sterke positie van B650E, die ook veel gebruikers wisten te vinden.
In de basis heb je met X870 en X870E een vergelijkbare chipset, met hier en daar wat PCIe 5.0 upgrades, standaard USB 4.0 connectiviteit en betere geheugenondersteuning gepaard met hogere geheugenfrequenties.
De TUF Gaming X870-Plus WiFi komt in een basale verpakking. We moeten voorkomen dat we appels met peren gaan vergelijken, gezien we gedurende onze testdagen ook de ASUS ROG Crosshair X870E Hero en ASUS ROG Strix X870E-E Gaming WiFi in handen hebben gehad.
Standaard levert ASUS de volgende accessoires mee: een Wi-Fi 7 antenne, twee zwarte SATA-kabels en M.2 onderdelen.

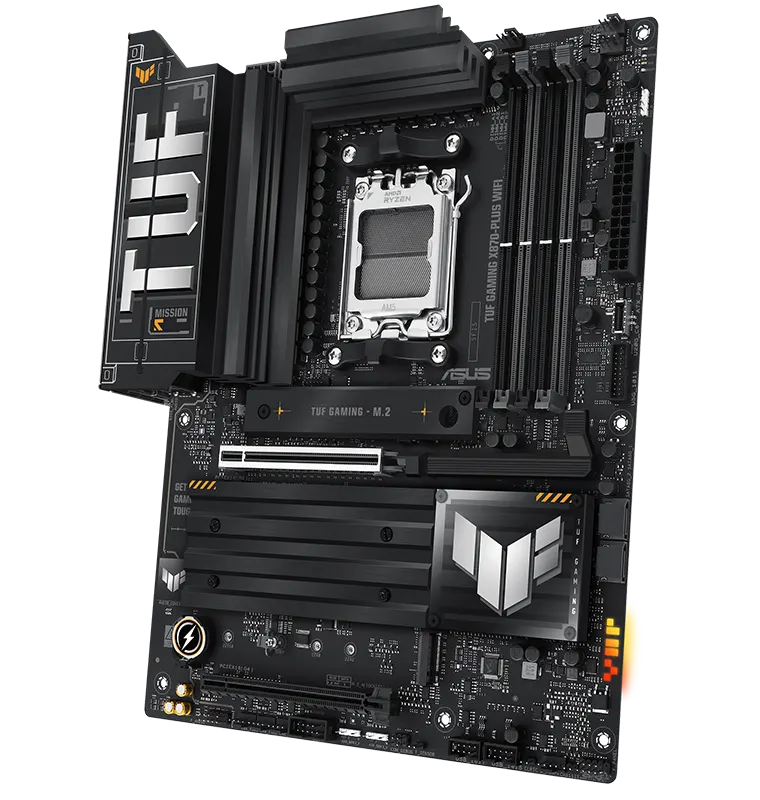

De eerste impressies van het TUF Gaming X870-Plus WiFi is erg goed. Het moederbord oogt lekker stoer in combinatie met een industrieel ontwerp. Redactielid Esther had sterk de voorkeur voor dit moederbord ten opzichte van de reeds genoemde moederborden. Daarmee kunnen we stellen dat smaak subjectief is, en dat duurder niet altijd de boventoon heerst.
Het moederbord is rondom de heatsinks redelijk uitgesproken. Het TUF-woordmerk siert groot op het moederbord-I/O; deze valt met de aanwezige verlichting in de studio goed op.
Op de meetlat aan features en opties valt te stellen dat de TUF Gaming X870-Plus WiFi in een lager prijssegment valt. Er zijn wel wat Q-opties te vinden, maar zeker niet in dezelfde gradatie als op de ASUS ROG Crosshair X870E Hero en ASUS ROG Strix X870E-E. Hiermee mag segmentatie direct duidelijk zijn, hoewel er wel een PCIe-slot Q-Release-knop aanwezig is in de vorm van een hendel. De oplossing zonder knop op de duurdere modellen is werkelijk waar goud, hoewel we de fysieke knop ook nog goed waarderen.
Onder de heatsinks voegt ASUS M.2 Q-Latch toe, zodat je toolless je M.2 SSD kan vastzetten. De M.2 Q-Slide optie voor het toolless plaatsen van kleinere vormfactor M.2 SSD’s ontbreekt, wederom een geval van segmentatie. Wel heeft het moederbord Q-Antenna, waarmee je direct de meegeleverde antenne aansluit op het moederbord-I/O zonder schroefverbinding.
De TUF Gaming X870-Plus WiFi kent geen voorganger, gezien het vorige model van de TUF Gaming Plus WiFi een X670E-moederbord is. Daarmee zou je kunnen pretenderen dat dit moederbord niet een directe opvolger is op chipsetniveau. Als we de X870/X870E moederbord line-up van ASUS er nog eens op naslaan, is er ook geen sprake van een X870E-Plus WiFi model. Dat brengt ons ertoe dat we voor nu enkel te maken hebben met deze TUF Gaming X870-Plus WiFi.
Gezien het onderscheid tussen X870 en X870E groter is geworden op chipsetniveau, heb je met de TUF Gaming X870-Plus WiFi een ander moederbord in handen, die zich nog bewuster typeert als zijnde middenklasser.
Het audiopakket bestaat uit een Realtek ALC1220P. In de basis is dit een prima audiochip voor een solide geluidservaring. Wel is het zo dat deze duidelijk valt in het middensegment, gezien duurdere moederborden uitgerust zijn met een Realtek ALC4080/4082.
Opvallend aspect is het powerdesign, deze bevat 16 MOSFETS van 80A voor de Vcore, twee MOSFETS van 80A voor de SOC en één DrMos MOSFET van 80A voor de Misc. Hiermee presenteert de TUF Gaming X870-Plus WiFi zich krachtiger dan de TUF Gaming X670E-Plus WiFi. Daarmee zoekt ASUS naar ons idee dan ook naar balans. Gezien de overgang van X670E naar X870 minder connectiviteitsmogelijkheden biedt.
Wederom verwelkomen we USB 4.0 (40 Gb/s) als standaard op het X870-platform. Dit in de vorm van twee USB Type-C aansluitingen op het moederbord-I/O, alsmede een PCIe 5.0 x16-slot in samenhang met twee PCIe 5.0 x4 M.2-sloten. Verder beschikt het moederbord nog over twee PCIe 4.0 x4 M.2-sloten.
Samen met de verbeterde geheugenondersteuning gepaard met hogere geheugenfrequenties oplopend tot 8000 MT/s, zet de TUF Gaming X870-Plus WiFi hoog in op potentiële bijvangst voor het overklokken.
Het moederbord-I/O bestaat uit een BIOS FlashBack-knop, een HDMI-poort, twee USB 4.0 (40 Gb/s) Type-C poorten, drie USB 3.2 Gen2 poorten (10 Gb/s), vier USB 3.2 Gen1 poorten (5 Gb/s), één USB 2.0 poort (480 Mb/s), een Realtek 2,5Gbps-ethernetpoort, de antenne-aansluitingen (Wi-Fi 7 en Bluetooth 5,4) en vijf audiojacks. De antenne-aansluitingen zijn nu plug-and-play, wat de plaatsing van de antenne vereenvoudigt.
De BIOS/UEFI toont veel gelijkenissen van wat we van ASUS gewend zijn over de jaren heen. Toch zien we wat mooie uitbreidingen, waaronder Q-Dashboard. Deze toevoeging, hetzij feature vinden we écht goud. Je krijgt een visueel overzicht van het moederbord met een duidelijke lay-out en zijn aanwezige poorten, pin-headers en aansluitingen. Wanneer er connectiviteit of hardware geplaatst is, krijg je een groen bolletje te zien. Het is mogelijk om te filteren en te groeperen.
Hieronder is meer informatie te vinden over de testomgeving en toegepaste testmethoden.
Testomgeving | |
---|---|
Processor | AMD Ryzen 9 9950X |
Moederbord | ASUS TUF Gaming X870-Plus WiFi |
BIOS | 0801 - Default settings |
Geheugen | Kingston Fury Beast RGB KF560C30BWAK2-32 (White) |
BIOS / DOCP | DOCP 1 |
Videokaart | PNY GeForce RTX 4080 SUPER 16GB XLR8 Gaming VERTO EPIC-X RGB OC |
Nvidia driver | 561.09 |
SSD | PNY CS3150 XLR8 1TB RGB |
Voeding | MSI MEG AI1300P PCIE5 |
Processorkoeler | Noctua NH-D15 G2 |
Behuizing | Cooler Master Test Bench V1.0 |
Toelichting benchmarks
Voor onze moederbord reviews kijken we specifiek naar productiviteit en synthetische resultaten. Diepgaandere resultaten aangaande processor, temperatuur en gameresultaten zijn bestemd voor onze processor- en videokaart reviews.
Blender - BMW
Blender - Classroom
Cinebench 2024 - Single + Multi
PCMark 10 Express
Jetstream 2
Kraken Javascript
Corona benchmark
3DMark
De ASUS TUF Gaming X870-Plus WiFi is niet het enige X870-moederbord dat we hebben getest, daar we ook de ASUS ROG Crosshair X870E Hero en de ASUS ROG Strix X870E-E Gaming WiFi hebben getest. Dit betreffen twee X870E-moederborden. Hieronder lees je onze bevindingen aangaande de ASUS TUF Gaming X870-Plus WiFi.
Iets wat als een paal boven water staat is dat X870/X870E niet direct prestatiewinsten oplevert versus X670/X670E. We hebben vooral te maken met wat veranderingen en updates op de chipset(s) zelf, waar X870E naar onze mening het meest aantrekkelijkste blijft, dan ook wel de duurdere van de twee. Het weglaten van één Promontory 21-chip op X870 halveert de connectiviteit, wat we ergens betreuren. Daar krijgt X870 wel standaard USB 4.0 en een PCIe 5.0 x16-slot. Naar verwachting levert Nvidia de RTX 5090 en RTX 5080 af met een PCIe 5.0-connector. Of de saturatie benodigd is, roept enige twijfel op, maar goed: laten we dit tegen die tijd eens goed testen, gezien het mogelijk is op zowel X870 als X870E.
Prestatiewinsten worden veelal gerealiseerd door de generatiesprong van processors, hoewel een stevige chipset ondersteuning kan bijdragen. In het geval van X870 en X870E is de geheugenondersteuning en daarmee hogere geheugenfrequenties een aangename verbetering. Op X670 en X670E liet dit nog weleens te wensen over. De standaard adoptie van Wi-Fi 7 is een fijne toevoeging.
Nu was het met de TUF Gaming X870-Plus WiFi even zoeken, gezien zijn onofficiële voorganger een ASUS TUF Gaming X670E-Plus WiFi betreft; kortom een X670E-moederbord. Opvolgend is de TUF Gaming X870-Plus WiFi wel de vervanger van dit moederbord, gezien er geen X870E-variant is van dit moederbord. Daarmee verliezen we aardig wat USB-connectiviteit ten opzichte van zijn dan wel onofficiële… officiële X670E-voorganger. Daarmee zijn de de verschillen tussen X870 en X870E voor deze generatie groter geworden. We durven zonder twijfel te concluderen dat dit ook het uitgangspunt is van AMD.
Toch weet ASUS de TUF Gaming X870-Plus WiFi goed te presenteren met een krachtiger powerdesign, wat mooi samengaat met de verbeterde geheugenondersteuning en hogere geheugenfrequenties. Dit maakt de TUF Gaming X870-Plus WiFi interessant om te overklokken met AMD Ryzen 7000 en 9000. Verder krijg je dan wel wat minder connectiviteit als het om USB-poorten gaat. In ruil krijg je daar wel twee potente USB 4.0 (40 Gb/s) Type-C poorten voor terug. Ook ben je futureproof, voor wat dat telt in hardwareland, maar je bent in ieder geval volledig klaar voor PCIe 5.0 op zowel de videokaart als M.2 SSD’s.
Daarmee zien we ook zeker de voordelen die X870 te bieden heeft, dan wel niet voor huidige X670/X670E-gebruikers, maar wel voor gebruikers die nog op oudere systemen draaien. De kloof is nu eenmaal groter geworden tussen X870 en X870E, waar dit bij X670 en X670E beduidend kleiner was. Dan heb ik nog niet gesproken over de B650E impact. Afsluitend is de TUF Gaming X870-Plus WiFi een deftig moederbord, dat als er een goede prijs op zit, als zeer aantrekkelijk beschouwd mag worden.
