Het is al weer even geleden dat ik aan de slag ben gegaan met een behuizing, maar ik mocht met de BX-10B-OP aan de haal. Dit keer betreft het een Micro-ATX behuizing van Chieftec. De behuizing is op het moment van schrijven al verkrijgbaar vanaf € 65,95,-, komt met één voorgeïnstalleerde fan en is daardoor qua prijs een interessante kast. In deze review gaan we eens goed kijken of Chieftec een degelijke behuizing heeft neergezet en worden er ook de nodige componenten ingebouwd.
De Chieftec BX-10B-OP is verkrijgbaar bij onze webshoppartner Megekko. Bovenaan de review vind je de actuele Megekko webshopprijs.
Hieronder treffen we de specificaties aan;
| Specificaties | Chieftec-BX-10B-OP |
|---|---|
| Article no. | BX-10B-OP |
| EAN code | 0753263078063 |
| Color | Black |
| Material | 0.6mm SPCC |
| Motherboard support | Mini ITX, mATX |
| Dimension (DxWxH) | 415mm x 204mm x 325mm + (15mm feet) |
| Weight (without/with package) | 4.78 kg / 5.48 kg |
| Drive bay external | - |
| Drive bay internal | 1 x 3,5" & 3 x 2,5" or 4 x 2.5” |
| Power supply | ATX PSU (optional) |
| Front I/O | 1x USB3.2 Gen1 Type-A, 1x USB 3.2 Gen1 Type-C, Audio-Out/Mic-In |
| Scope of delivery | Set of screws , 1x 120mm PWM fan pre-installed |
| Expansion slots | 4 |
| Cooling Compatibility | Bottom: 3x 120mm or 2x 140mm (140mm only with ITX board) Rear: 1x 120mm pre-installed Top: 2x 120mm or 2x 140mm fans or 240mm radiator |
| CPU cooler height (max.) | 165mm |
| GA card length (max.) | 380mm (300mm, if PSU longer than 180mm installed) |
| Warranty | 24 Months |
Specificaties
Omdat we te maken hebben met een Micro-ATX behuizing, kan je qua formaat moederbord twee kanten op namelijk; Micro-ATX of Mini-ITX. Zoals je in bovenstaande tabel kan zien hoef je met andere componenten niet veel in te leveren op het formaat. Zo kan je gewoon een ATX-voeding kwijt en door de maximale lengte voor een grafische kaart van 380mm, zou je daarin genoeg keuze moeten hebben.
Voor de koeling kan je een CPU-koeler kwijt met een maximale hoogte van 165mm, een andere optie is een 240mm all-in-one waterkoeling. Afhankelijk van de gekozen componenten is er ruimte voor drie 120mm fans of twee 140mm fans aan de onderkant van de behuizing, aan de bovenkant heb je ruimte voor twee 120mm of 140mm fans. Ten slotte is er aan de achterkant ruimte voor één 120mm fan, deze komt overigens al geïnstalleerd mee in de kast.
Ten slotte heb je ook nog een aantal opties om extra opslag te installeren, zowel harde schijven als SSD formaat.
De BX-10B-OP wordt geleverd in een doos met een afbeelding van de behuizing erop, de kast zelf zit netjes en veilig verpakt, tussen twee stukken piepschuim en wordt verder nog beschermd door een plastic zak. Op de laatste foto’s kan je de bijgeleverde accessoires bekijken.
Door naar de voorkant van de BX-10B-OP die voorzien is van het Chieftec logo. Verder zien we hier één USB-A poort, één USB-C poort, één 3,5mm-jack ingang en de powerknop. Aan de voorzijde van de kast en aan de bovenzijde loopt een gestreept patroon. Op het aanzicht van de bovenzijde, zie je ook een stoffilter door de gaten van het gestreepte patroon.
Beide zijkanten van de behuizing zijn van glas waarvan er één getint is, hier kan je dus niet doorheen kijken. Verder nog een foto van de achterkant waar je de ingang voor de powerkabel ziet en de voorgeïnstalleerde 120mm fan. Op de vierde foto zie je twee duimschroeven, als je deze losdraait, kan je de bovenzijde van de behuizing eraf schuiven.
Aan de onderkant van de kast bevindt zich een stoffilter die makkelijk verwijderd kan worden. Aan de bovenzijde en voorkant van de behuizing zitten ook stoffilters, alleen deze kunnen niet worden verwijderd.
Door naar de binnenkant, om deze goed te kunnen bekijken heb ik het bovenpaneel en beide zijpanelen van de behuizing moeten verwijderen. Hoe dat eruitziet, kan je hieronder zien.
In de galerij onderstaand kan je een goede blik op de binnenkant werpen, aan beide zijkanten zie je opties voor het installeren van SSD schijven, maar ook kan je de voorgeïnstalleerde fan hier goed bekijken.
De SSD bracket die je op de foto’s hieronder kan zien is te verwijderen, zodat deze tijdens het installeren van componenten niet in de weg zit.
In de laatste galerij zie je de aanwezige bekabeling in de behuizing van onder andere de USB poorten en de kabel voor de voeding. Aan de onderkant van de behuizing is ook nog ruimte voor het installeren van optionele harde schijven.

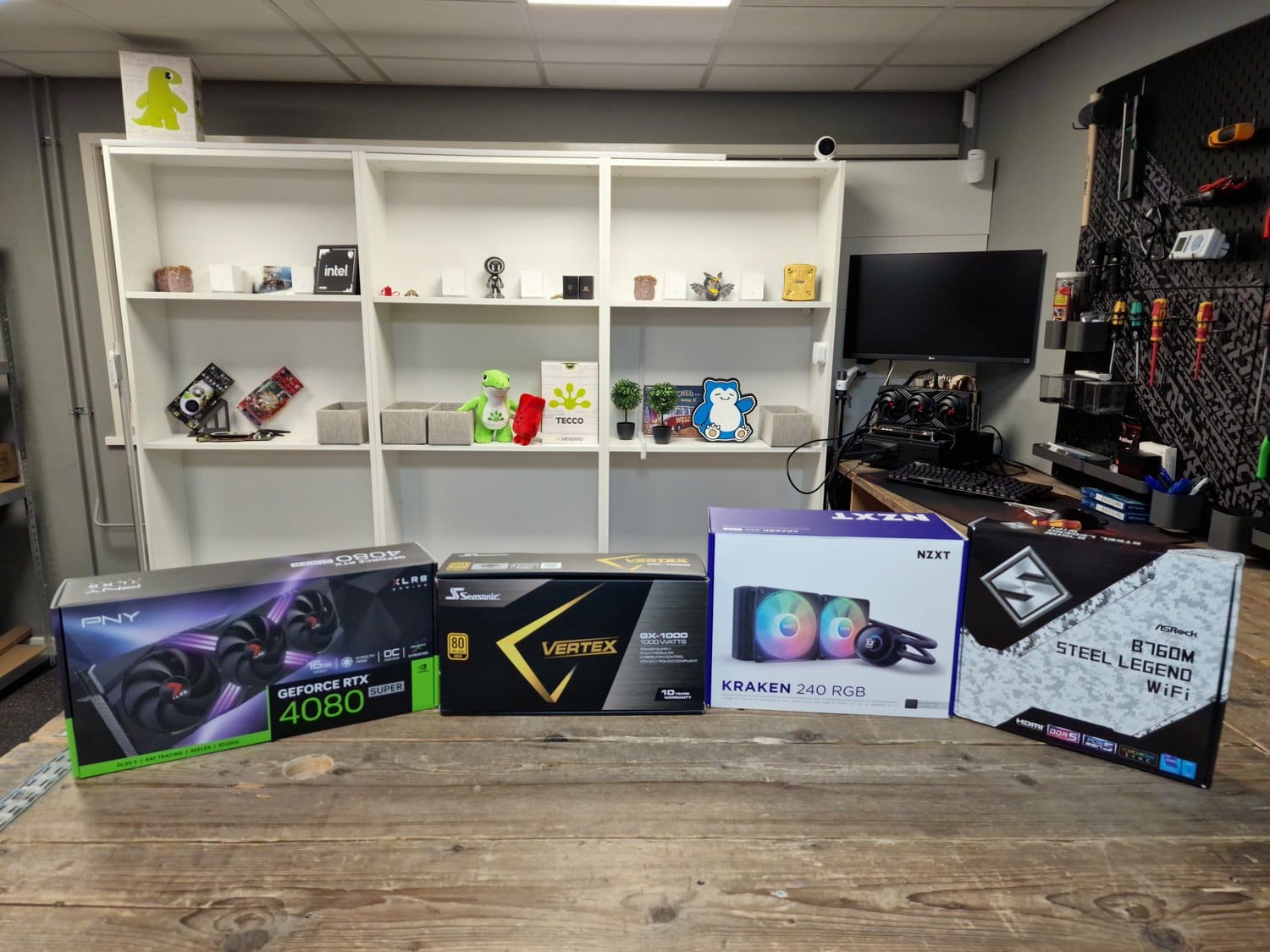

Met veel hulp van Redacteur Wieger (waarvoor mijn eeuwige dank) hebben we de volgende componenten proberen in te bouwen in de behuizing. De grafische kaart die we gebruiken is de PNY Geforce RTX 4080 Super. De voeding betreft de Vertex GX-1000 van Seasonic, een NZXT Kraken 240 RGB koeler en tenslotte als moederbord de ASRock B760M Steel Legend WiFi.
Uiteraard hadden we voor het inbouwen van de componenten goed gekeken of het allemaal zou gaan passen volgens de specificaties zou dat geen problemen moeten opleveren. De realiteit was echter anders, want al snel hadden we door dat het inbouwen van deze componenten een lastige klus zou worden. Dit was omdat kabelmanagement de grootste uitdaging heeft opgeleverd. Beter gezegd werd het inbouwen een regelrechte ramp.
De PNY GeForce RTX 4080 Super is met zijn 331.8 mm lengte dat korter dan het maximum wat zou moeten passen, namelijk 380 mm. Ook de gebruikte voeding met een lengte van 160 mm had geen probleem moeten zijn, maar zoals je op de onderstaande foto’s kan zien was hierdoor vrijwel geen ruimte om alle kabels te kunnen verwerken. Ook aan de andere kant van de behuizing was er weinig ruimte en hebben we het zijpaneel met veel moeite weer kunnen bevestigen. Door het gebrek aan ruimte zou ik daardoor aanraden om voor een dual fan grafische kaart te gaan, zodat je net wat meer ruimte hebt om alles te kunnen wegwerken. Een kleinere voeding kan je natuurlijk ook overwegen.
Voor het zicht valt de berg aan kabels gelukkig nog mee, omdat er nog een bracket voorkomt waarop SSD-schijven kunnen worden geïnstalleerd, zoals je kunt zien op de twee onderstaande foto’s. Aan de onderkant van de BX-10B-OP zou er normaliter ook nog ruimte moeten zijn voor drie 120 mm fans, maar ook ruimte voor het installeren van harde schijven en SSD schijven. Wij hadden met onze build hiervoor geen ruimte, wat je misschien al niet zal verbazen gezien de foto’s.
Voor een prijs vanaf € 65,95,- lijkt de Chieftec BX-10B-OP in eerste instantie helemaal geen verkeerde behuizing. De bouwkwaliteit voelt redelijk aan en je kan de meeste moderne componenten, gewoon kwijt in de kast. Echter is de realiteit net wat anders, ondanks dat je nog veel opties hebt qua componenten maar daar is alles dan gelijk mee gezegd. Zoals je al hebt kunnen zien in het hoofdstuk inbouwen, kan je wel tegen problemen gaan aanlopen in onder andere het verwerken van kabels. Er is namelijk erg weinig ruimte voor kabelmanagement, zeker als je kiest voor soortgelijke hardware als wij qua formaat.
Over de airflow/temperatuur in de kast heb ik ook mijn twijfels. De voorkant is voorzien van een stoffilter en wat gaten in het paneel worden vrijwel volledig geblokkeerd door de voeding. De zijpanelen zijn van glas, dat zorgt ervoor dat er alleen lucht via de boven- en onderkant kan bewegen. Als je kiest voor een wat grotere grafische kaart, dan kan je ook nog eens geen extra fans installeren aan de onderzijde van de behuizing. Hoewel er stoffilters in de voorkant, bovenkant en onderkant van de behuizing zitten, is alleen de onderste los te halen.
Qua design vind ik het best een fraaie kast met niet te veel poespas en mooi zwart. Door de strepen zowel op de voorkant als het bovenpaneel van de behuizing, in combinatie met de twee glazen zijpanelen (waarvan één getint) heeft de BX-10B-OP wel een eigen gezicht.
Al met al zou ik deze kast niet aanraden voor een high-end build door de beperkingen die pas in het inbouwproces aan het licht kwamen (kabelmanagement, wegvallen van opties betreffende opslag en installeren van fans). Dus als je overweegt om de BX-10B-OP van Chieftec aan te schaffen, zoek dan niet het uiterste op betreffende formaat van je componenten!
