Traditiegetrouw hebben we ons handen vol aan het uitbreiden van onze moederdatabase in de vorm van borden tijdens de nieuwe Intel- en AMD-lanceringen. Hetzelfde feit is bestempeld na de lancering van de Intel Core 200-series aan processors op 24 oktober 2024. Op deze dag maakte je kennis met Intel zijn nieuwe Core Ultra processors en chipset Z890.
In deze review voegen we de MSI MPG Z890 Carbon Wi-Fi daaraan toe. Een moederbord dat voornamelijk georiënteerd is op gaming, maar onder de heatsinks meer weet te leveren dan enkel wat in-game 3D-momenten. Het klinkt wellicht wat zweverig, maar laten we ons beter verdiepen in deze printplaat gevuld met componenten.
De MSI MPG Z890 Carbon Wi-Fi is verkrijgbaar bij onze webshoppartner Megekko. Bovenaan de review vind je de actuele webshopprijs.
Hieronder treffen we de specificaties aan:
| Categorie | Details |
|---|---|
| Chipset | Intel® Z890 Chipset |
| Processor (CPU) | Ondersteunt Intel® Core™ Ultra Processors (Series 2), LGA 1851. |
| Geheugen (RAM) | 4x DDR5 UDIMM, Maximum Memory Capacity 256GB Memory Support 9200 - 6400 (OC) MT/s / 6400 - 4800 (JEDEC) MT/s Max. overclocking frequency: • 1DPC 1R Max speed up to 9200+ MT/s • 1DPC 2R Max speed up to 7200+ MT/s • 2DPC 1R Max speed up to 4800+ MT/s • 2DPC 2R Max speed up to 4800+ MT/s Supports Intel POR Speed and JEDEC Speed Supports Memory Overclocking and Intel XMP 3.0 Supports Dual-Controller Dual-Channel mode Supports Non-ECC, Un-buffered memory Supports CUDIMM • The DIMM slots on this motherboard have single-sided latches. • Memory compatibility and supported speeds can vary depending on the CPU and memory configuration. For detailed information, please refer to the Memory Compatibility List available on the product’s Support page or visit https://www.msi.com/support/. |
| Onboard Graphics | 1x HDMI™ Support HDMITM 2.1 with FRL port, maximum resolution of 8K 60Hz* 2x Type-C DisplayPort ThundeboltTM 4 ports, supporting DisplayPort 2.1 with UHBR20 over USB Type-C, with a maximum resolution of 4K@120Hz / 8K@60Hz* *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed. |
| Slot | 3x PCI-E x16 slot PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 5.0 supports up to x8 (From CPU) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset) • PCI_E1 supports BIOS adjustment to x8+x4+x4* • PCI_E2 supports BIOS adjustment to x4+x4* |
| Audio | Realtek® ALC1220P Codec 7.1-Channel USB High Defination Audio Supports S/PDIF output |
| Storage | 5x M.2 M.2_1 Source (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260 devices M.2_2 Source (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260 devices M.2_3 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices M.2_4 Source (From Chipset) supports up to PCIe 4.0 x4 , supports 22110/2280/2260 devices M.2_5 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260 devices 4x SATA 6G *Please refer to the manual for M.2 SSD heatsink restrictions. |
| RAID | Supports RAID 0, RAID 1, RAID 5 and Raid 10 for SATA storage devices Supports RAID 0, RAID 1, RAID 5 and Raid 10 for M.2 NVMe storage devices |
| Onboard Thunderbolt | 2x Thunderbolt4 ports (Rear) Supports up to 40Gbps transfer rate with Thunderbolt devices Supports up to 20Gbps transfer rate with USB4 devices Supports up to 10Gbps transfer rate with USB 3.2 devices Supports up to 5V/3A,15W power charging Each port can daisy-chain up to three Thunderbolt 4 devices or five Thunderbolt 3 devices Supports up to 8K display |
| USB | 4x USB 2.0 (Front) 4x USB 5Gbps Type A (Front) 10x USB 10Gbps Type A (Rear) 1x USB 10Gbps Type C (Rear) 1x USB 20Gbps Type C (Front) *USB 20Gbps Type-C (Front) support USB PD 27W fast charging for JUSBC1 |
| LAN | 1x Intel® Killer™ E5000B 5G LAN 1x Intel® I226V 2.5G LAN |
| Internal IO | 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x Power Connector(PCIE_PWR 8pin) 1x Front Type-C Quick Charge Connector(PD_PWR1) 1x CPU Fan 1x Combo Fan (Pump_Sys Fan) 5x System Fan 1x EZ Conn-header (JAF_2) 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Water Flow connector 1x Front Audio (JAUD) 1x Thermal Sensor connectors(T_SEN) 3x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 4x USB 5Gbps Type A ports 1x USB 20Gbps Type C ports |
| WIRELESS LAN & BLUETOOTH | Intel® Killer™ BE1750x Wi-Fi 7 The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz/ 5GHz/ 6GHz* (320MHz) up to 5.8Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax/ be Supports Bluetooth® 5.4**, MLO, 4KQAM |
| LED FEATURE | 4x EZ Debug LED 1x EZ Digit Debug LED |
| OPERATING SYSTEM | Support for Windows® 11 64-bit |
Z890
De nieuwe Intel Core Ultra 200-processors nemen plaats in socket LGA 1851 (codenaam: Socket V1) op chipset Z890. De chipset in combinatie met een geplaatste processor beschikt over 48 PCIe-lanes. Zoals op te merken uit de specificaties, heeft Intel vier extra PCIe 5.0-lanes toegevoegd ten opzichte van de vorige generatie, wat het totaal op Arrow Lake 20 PCIe 5.0-lanes maakt. Hiervan zijn er 16 bedoeld voor het PCIe 5.0 x16-slot (de videokaart) en vier voor een PCIe 5.0 x4 M.2 SSD. Verder beschikt de processor ook nog over vier PCIe 4.0-lanes voor een additionele PCIe 4.0 x4 M.2 SSD. Totaal telt de processor dus 24 CPU-lanes.
Vanuit de Z890-chipset worden nog eens 24 chipset-lanes geleverd, deze zijn allemaal PCIe 4.0, wat het totaal op 48 PCIe-lanes brengt. Daarmee kunnen we stellen dat Arrow Lake een rijk arsenaal heeft aan mogelijkheden als het om USB- en connectiviteitsmogelijkheden gaat.
De MSI MPG Z890 Carbon Wi-Fi komt in een standaard ‘moederbord’ verpakking. De accessoires bestaan uit een handleiding, Wi-Fi 7/Bluetooth antenne, een USB-stick met drivers, een PCB-spacer tool, twee zwarte SATA-kabels en diverse ARGB-kabels.

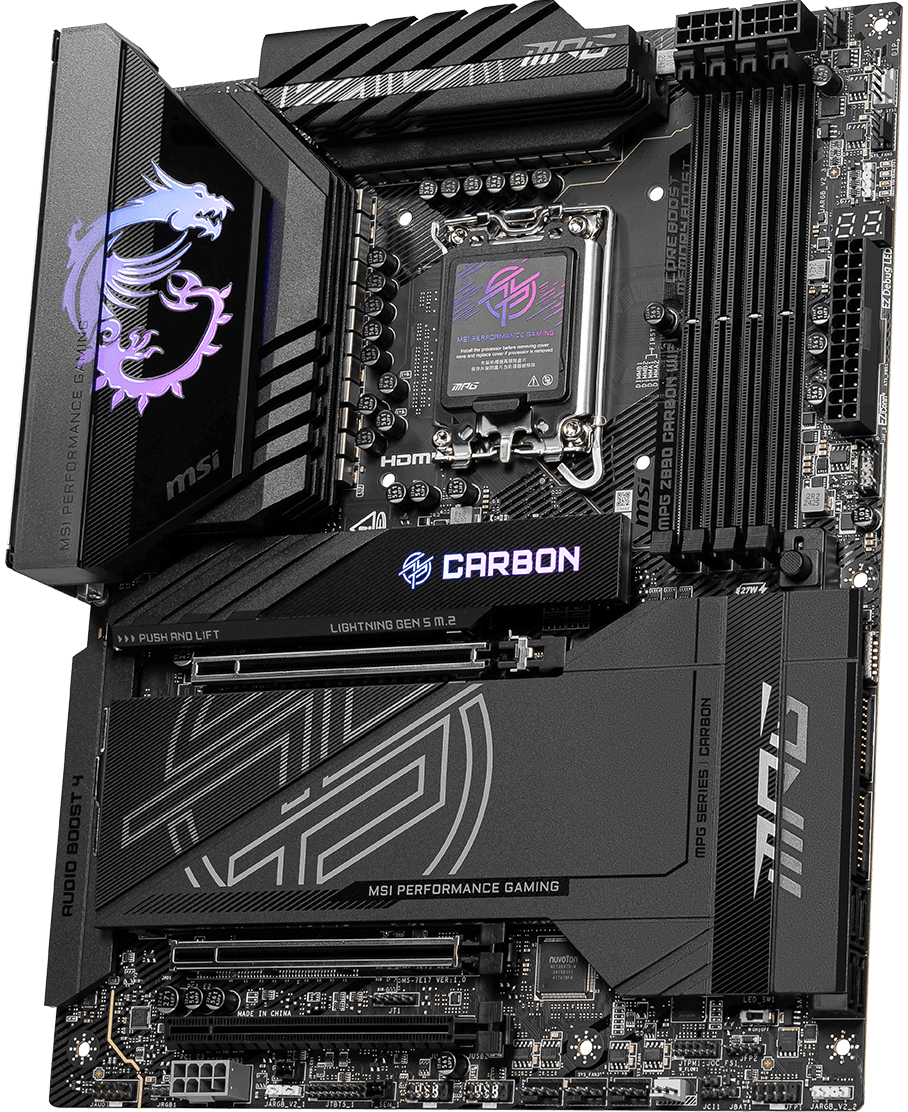

De MSI MPG Z890 Carbon Wi-Fi heeft zijn ‘Carbon’-naam te danken aan de… carbondetails op het moederbord. Nu moeten we stellen dat dit bij deze versie wat minder benadrukt is, met hier en daar wat carbondetails op de heatsinks. Desalniettemin is het een prima moederbord dat zich mengt in een ruime selectie aan builds, gezien zijn schone doch minimalistische uiterlijk.
Totaal telt het moederbord vijf M.2-sloten, waarvan één PCIe 5.0×4 en vier PCIe 4.0×4-sloten. We komen een reeks van drie PCIe-x16-sloten tegen, bestaande uit één PCIe 5.0x x16-slot, een PCIe 5.0 x8-slot en één PCIe 4.0 x4-slot. Uiteraard is de PCIe-configuratie c.q. verdeling hier leidend.
Opvallend detail en zeker belangrijk om te benoemen is het powerdesign. Deze is opgebouwd uit een 20+1+1+1-configuratie, waarvan we 20 VRM’s vinden van 110A voor de Vcore. De overige VRM’s zijn gewaardeerd op 90A.
Van oudsher telt het moederbord zoals voorgaande generaties vier geheugensloten, echter is het bij deze generatie nét allemaal wat sneller dankzij CUDIMM-geheugen. Totaal kan het moederbord 256 GB aan DDR5-werkgeheugen kwijt. Het XMP-profiel loopt op tot 9200 MT/s overgeklokt.
Het moederbord telt intern vier SATA-poorten, twee USB 2.0-headers, twee USB 3.2 Gen1 (5 Gb/s) USB-headers en één USB 3.2 Gen 2×2 (20 Gb/s) header.
Op het moederbord I/O zelf is deze USB-connectiviteit toereikend met negen USB 3.2 Gen2 (10 Gb/s) poorten, waarvan één Type-C. Aangevuld met twee Thunderbolt 4/USB 4.0 Type-C-poorten, een HDMI-poort, een 2,5 Gbps-ethernetpoort, een 5,0 Gbps-ethernetpoort, de antenneaansluitingen, twee 3,5 mm audio jacks en een optische audio-ingang. Nog een belangrijk detail zijn de aanwezige knoppen, bestaande uit een Flash Bios knop, een Clear CMOS-knop en een Smart-knop.
Op het moederbord vinden we een prima selectie aan debug-opties, waaronder een digitale Debug LED en Q-postscherm. Hiermee kan je de systeemparameters goed monitoren en eventuele fouten goed opsporen. Totaal telt het moederbord zeven 4-pin PWM-headers, waarvan één specifiek bestemd is voor de CPU-fan.
Hieronder is meer informatie te vinden over de testomgeving en toegepaste testmethoden.
| Testomgeving | |
|---|---|
| Processor | Intel Core Ultra 9 285K |
| Moederbord | MSI MPG Z890 CARBON Wi-Fi |
| BIOS | E7E17IMSI V1.A21 - Intel Default |
| Geheugen | Kingston Fury Renegade CUDIMM DDR5 48GB - 6400 MT/s (XMP 1 8400 MT/s) |
| BIOS / XMP | XMP 1 / Profile 3 |
| Videokaart | PNY GeForce RTX 4080 SUPER 16GB XLR8 Gaming VERTO EPIC-X RGB OC |
| Nvidia driver | 566.03 |
| SSD | PNY CS3150 XLR8 1TB RGB |
| Voeding | MSI MEG AI1300P PCIE5 |
| Processorkoeler | Noctua NH-D15 G2 |
| Behuizing | Cooler Master Test Bench V1.0 |
Toelichting benchmarks
Voor onze moederbord reviews kijken we specifiek naar productiviteit en synthetische resultaten. Diepgaandere resultaten aangaande processor, temperatuur en gameresultaten zijn bestemd voor onze processor- en videokaart reviews.
Blender - BMW
Blender - Classroom
Cinebench 2024 - Single + Multi
PCMark 10 Express
Jetstream 2
Kraken Javascript
Corona benchmark
3DMark
De MPG Z890 Carbon Wi-Fi is een prima voortzetting van een bekende naam binnen de line-up aan moederborden bij MSI. Hieronder vind je onze conclusie.
De MSI MPG Z890 Carbon Wi-Fi heeft voornamelijk altijd bekend gestaan als zijnde ‘gaming moederbord’ in het portfolio van MSI. Nu is er eerlijk gezegd wel meer te vinden op dit moederbord als het om gaming gaat, waar zelfs de overklokker al prima uit de voeten kan met het sterk vertegenwoordigde powerdesign met VRM’s van 110A voor de Vcore.
De EZ-behandeling waarin MSI voorziet, maakt het plaatsen en/of verwisselen van hardware met één hand of vinger eenvoudig. Het uitwisselen van M.2 SSD’s is kinderspel, alsmede het verwijderen van de heatsinks middels de aanwezige knoppen. Hetzelfde valt te zeggen over het plaatsen en verwijderen van de videokaart middels de EZ PCIe-knop.
Verder voorziet de MPG Z890 Carbon Wi-Fi rijkelijk in vijf M.2-sloten, waar er weliswaar één PCIe 5.0 x4 is en de overige PCIe 4.0 x4. Nu is het redelijk schuiven met de juiste indeling van PCIe-lanes, maar goed: het is prima vertegenwoordigd, waar we bij de nog nét wat meer high-end moederbord meer PCIe 5.0 x4 M.2-sloten zien. Zorgwekkend? Poh… zeker niet!
Hoewel het moederbord sterk vertegenwoordigd is op het gebied van EZ-features in het potentieel debuggen c.q. foutopsporing, missen we het gebrek van directe fysieke knoppen op het moederbord zelf, dit in de vorm van een aan- en uitknop. In dit prijssegment van richting de € 550,- had dit naar onze mening wel aanwezig mogen zijn.
Met de MPG Z890 Carbon Wi-Fi leg je onder de eindstreep serieus geld neer voor een moederbord, dat gelukkig voorzien is van de meeste moderne mogelijkheden. De basis tussen connectiviteit, ontwerp en vormgeving is redelijk in het gareel. Naar onze mening had de prijs voor het geheel nog wel wat scherper mogen zijn, iets wat zich verder zal uitwijzen in de komst van nieuwe Z890-moederborden in onze database.
