Ruim tien jaar mogen we al genieten van de Noctua NH-D15, de absolute topper op het gebied van torenkoeling. Nu is er eindelijk een opvolger: de Noctua NH-D15 G2. Het nieuwe vlaggenschip van Noctua komt in drie smaken: de ‘standaard’ NH-D15 G2, de NH-D15 G2 HBC en de NH-D15 G2 LBC. Hierbij is de HBC-variant specifiek geoptimaliseerd voor Intel-processoren waar de LBC-variant geoptimaliseerd is voor AMD-processoren.

Bij Noctua hebben ze de afgelopen jaren uitgebreid onderzocht hoe de koelprestaties van de reeds legendarische NH-D15 verbeterd konden worden en dit resultaat ligt nu in de winkels. In deze review zullen we de drie modellen uitgebreid analyseren en testen op een Intel én AMD-platform.

Met deze koelers lanceren we ook onze nieuwe testmethodiek voor koelers en zetten we een nieuwe standaard neer voor onze benchmarks met de NH-D15 G2 als standaard koeler. In het hoofdstuk de testomgeving ga we hier dieper op in.

De Noctua NH-D15 G2, de NH-D15 G2 HBC en de NH-D15 G2 LBC zijn verkrijgbaar bij onze webshoppartner Megekko. Bovenaan de review vind je de actuele webshopprijs.

Hieronder treffen we de specificaties aan;

Verschillende modellen

Zoals in de inleiding reeds genoemd zijn er drie modellen van de NH-D15 G2: het standaardmodel, het HBC-model (High Base Convexity) en het LBC-model (Low Base Convexity). Het HBC-model is speciaal ontwikkeld om optimaal te werken met Intel-processoren die gebruik maken van de socket LGA 1700. Het LBC-model is op zijn beurt speciaal gemaakt voor het gebruik met AMD-processoren.

Het verschil in de verschillende modellen zit hem in het oppervlak van de CPU Contact Plate. Standaard heeft de CPU Contact Plate van een koeler een iets boller oppervlak, dit omdat de processoren gemiddeld een iets hol (convex) oppervlak hebben. Dit is ook het ontwerp van het standaard model van de NH-D15 G2.

De CPU Contact Plate van het LCBC-model is iets platter dan het standaard model. Dit omdat AMD-processoren platter zijn, en blijven, dan Intel-processoren. Het contactoppervlak tussen de CPU Contact Plate en de processor is dus beter met de plattere CPU Contact Plate van de NH-D15 G2 LBC. Ook zorgt dit ervoor dat de CCD’s (Core Chiplet Dies), die in de onderste helft van de processor zitten een betere contactdruk hebben.

De CPU Contact Plate van het HBC-model is juist iets boller dan die van het standaard model. Deze is specifiek ontworpen voor Intel-processoren die al langer gebruikt zijn zonder gereduceerde ILM (Internal Loading Mechanism) druk. De ILM druk is de druk die op de processor wordt uitgeoefend door de beugel die hem op zijn plaats houdt. Op termijn zorgt dit er voor dat de processor iets holler (meer convex) wordt. Dit effect kan verminderd worden door speciale ringen te gebruiken onder de ILM, dit heeft echter vooral zin als de processor nieuw is. Als de processor reeds is vervormd, is dit onomkeerbaar. De bollere CPU Contact Plate van het HBC-model zorgt voor een beter contactoppervlak met deze processoren.

Voor deze review hebben we alle drie de varianten van de nieuwe NH-D15 G2 mogen ontvangen. Op de verpakking is duidelijk aangegeven met welk model je te maken hebt. Afgezien hiervan zijn de dozen identiek aan elkaar. We zien een kleurenafbeelding van de koeler en op de achterzijde vinden we wat informatie over de koeler die in de verpakking huist.

In de doos worden we begroet door een doos met accessoires, als we deze verwijderen komen we bij de koeler terecht. Ter bescherming van de heatsink zit er tussen de fan en de heatsink een kartonnen blad.

In de accessoire doos vinden we een heel scala aan hulpstukken voor deze koeler. Naast mounting voor Intel en AMD-processoren vinden we hierin een wipe voor koelpasta, een gebruiksaanwijzing, kabels voor geluidsreductie, een splitter, koelpasta, een metalen badge voor op je behuizing en de luxueuze Noctua Torx schroevendraaier.

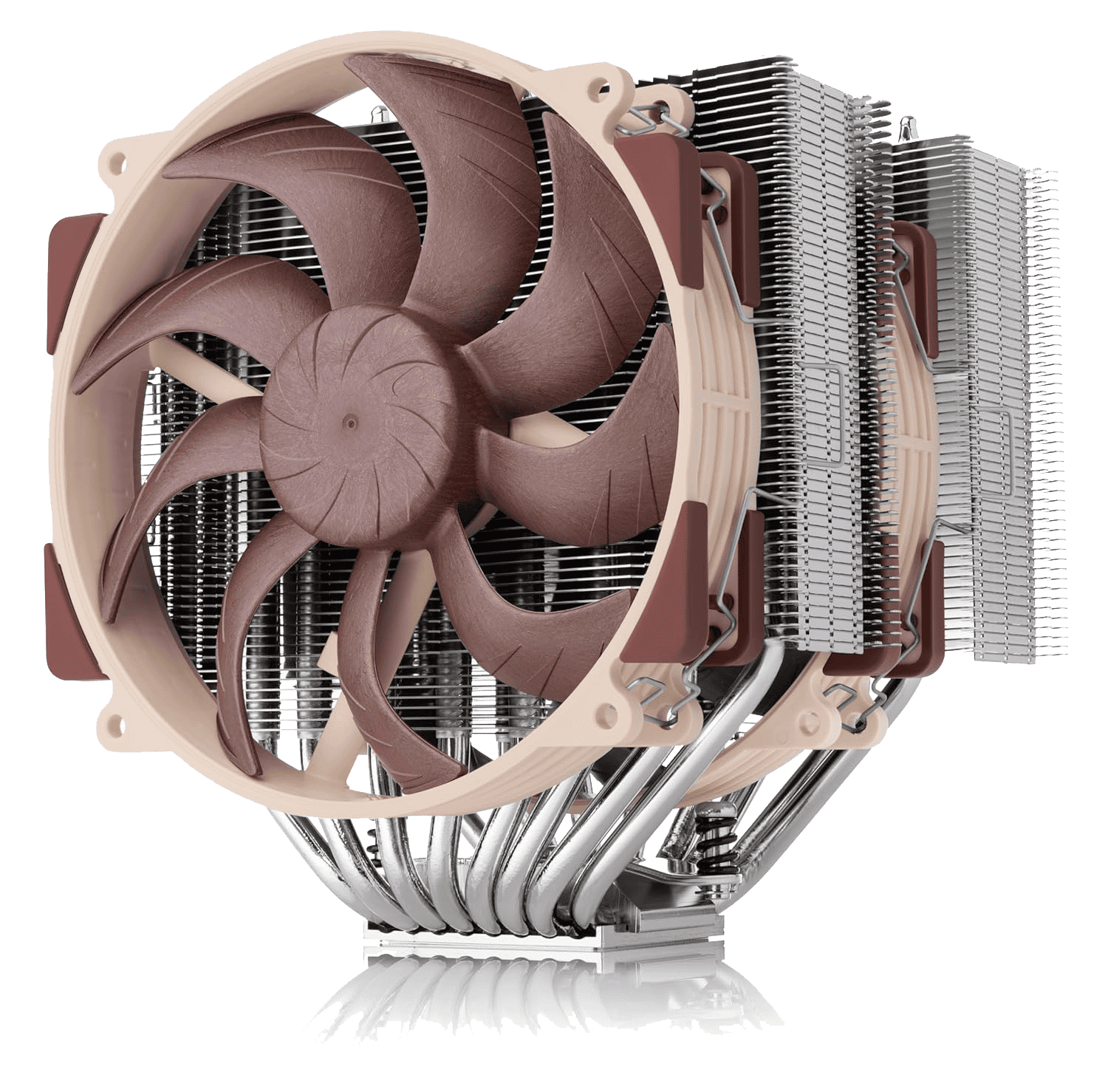

Dan een kijkje naar de koeler zelf. We beginnen aan de voorzijde van de Noctua NH-D15 G2, hier vinden we één van de nieuwe negen bladige NF-A14x25r G2 fans. Deze is uitgevoerd in de standaard kleurstelling van Noctua, persoonlijk ben ik hier erg fan van, maar deze kleurstelling is zeker niet voor iedereen favoriet.

Met een zijaanzicht zien we de aluminium koelvinnen en de glanzende heatpipes. Aan de gelijke tussenmaten van de lamellen en het feit dat er niet één verbogen is kunnen we zien dat kwaliteitshandhaving bij Noctua geen probleem is. Aan de bovenzijde van de koeler zien we de heatpipes uit de koelvinnen komen.

Dan de CPU Contact Plate, deze is langwerpig en groot genoeg om socket LGA 1700 in zijn volledigheid te bedekken. Vanaf de onderkant is ook het ontwerp van de heatpipes mooi te zien. We krijgen hier ook een eerste blik op de stevige bekabeling van de fans van de NH-D15 G2. Verder zien we nog wat afbeeldingen van de fan, op de bladen zijn groeven aangebracht en de vorm van de bladen is sterk gebogen.

Als we de NH-D15 G2 naast de NH-D15 leggen zien we direct een aantal verschillen. Als we met het koelblok beginnen, zien we dat deze bij de G2 veel groter is dan bij de het originele model. Daarnaast zien we dat de mounting van de nieuwe G2 wat smaller is.

Met een vooraanzicht is het verschil in aantal het fan bladen opvallend, het kleine verschil in grootte valt hier minder op. Wat wel opvalt is het verschil in hoogte van de heatsink en het bijkomende verschil in aantal lamellen. In het achteraanzicht valt dit verschil nog meer op, de tussenafstand tussen de lamellen lijkt ook iets kleiner te zijn bij de NH-D15 G2.

Het monteren van de Noctua NH-D15 G2 is redelijk eenvoudig, zowel op een Intel als op een AMD-moederbord. Laten we beginnen met de montage op een Intel-systeem gevolgd door het AMD-systeem.

Intel LGA1700

Het Intel-moederbord waar we de Noctua NH-D15 G2 op hebben geïnstalleerd is een Z790-moederbord met socket LGA 1700; de ASUS ROG Maximus Z790 Hero.

Op de CPU baseplate (backplate) die bij de NH-D15 G2 zit zijn twee opties mogelijk voor de schroeven waar de montage brackets aan vast komen, één voor socket LGA 1200 en één voor socket LGA 1700. Dit werkt met een driehoekje aan het eind van de schroef die op twee manieren in de backplate passen. In de stand naar binnen toe is de koeler geschikt voor socket LGA 1200 en in de buitenste stand voor socket LGA 1700.

Nadat de schroeven in de juiste uitsparingen zijn geplaatst, kunnen de afstandbusjes en montage brackets bevestigd worden. Dan is het een kwestie van koelpasta aanbrengen en de koeler vastschroeven. Hiervoor moet de middelste fan verwijderd worden, omdat de schroeven zich hieronder bevinden. Het is aan te raden ook de andere fan te verwijderen, zodat je deze als de koeler vast zit op de goed hoogte boven je werkgeheugen vast kan zetten.

Na het vastschroeven kunnen de fans teruggeplaatst worden en de kabeltjes aangesloten worden. De fans zitten standaard met de bovenkant van de bovenste, ronde, mounting gaten net onder de eerste lamel.

AMD AM5

Het AMD-moederbord waar we de Noctua NH-D15 G2 op testen is een AM5-moederbord met socket LGA 1718; de ASUS ROG Crosshair X670E Hero.

Omdat bij AM5-moederborden de CPU baseplate (backplate) geïntegreerd is in het moederbord kun je gelijk beginnen met de afstandbusjes en de montage brackets te bevestigen. De montage brackets hebben aan iedere kant twee gaten om de plaat te monteren. Dit is omdat de Noctua NH-D15 G2 ook met een off-set van 7mm kan worden gemonteerd, dit moet een nog betere koeling van de CCD’s geven. Voor deze tests hebben we de standaard mounting gebruikt, deze is op de mounting plates aangegeven met een 0, voor een 0mm off-set.

Hierna kan gelijk de koeler op de montage brackets geschroefd worden. Ook hier moet natuurlijk de fan in het midden verwijderd worden en is het wenselijk om de andere fan ook te verwijderen om botsingen met je werkgeheugen te voorkomen.

We nemen met deze nieuwe testomgeving afscheid van onze oude testomgeving en vernieuwen daarmee ook onze koelertabel. Vanaf nu zullen we met onze nieuwe 2024-standaard testen. We hebben zowel een testbench op Intel als AMD-platform. Hieronder vind je twee tabellen met de testbenches.

Intel

AMD

Nieuwe 2024-standaard

Zoals in deze tabellen te zien is gaan we de Noctua NH-D15 G2 als nieuwe standaard koeler in beide testomgevingen gebruiken. Voor de continuïteit zullen we voor beide testomgevingen de standaard versie van de NH-D15 G2 gebruiken.

Een andere verandering die we doorvoeren is het gebruiken van de standaard BIOS-instellingen tegenover de overklok instellingen die we eerder gebruikten. Dit doen we eveneens om de verschillen tussen de beide testomgevingen zo klein mogelijk te houden. De Intel-testomgeving met de Intel Core i9-14900K wordt de standaard testomgeving voor al onze benchmarks en koelertesten, tenzij we uiteraard AMD specifieke producten testen.

Deze veranderingen betekenen ook dat onze koelertabel zal veranderen. De huidige koelertabel zal beschikbaar blijven, maar nieuwe koelers zullen in een nieuwe tabel komen die uitgaat van deze nieuwe testomgeving. Hierin zullen we ook nog maar een enkele test uitvoeren in plaats van de drie testen die we hiervoor uitvoerde.

Omgevingstemperatuur en delta T

De test die we uitvoeren is met standaard BIOS-instellingen en de fan-snelheid op automatisch. Dit zijn ook de instellingen die de meeste consumenten zullen gebruiken en biedt dus de meest bruikbare informatie. De test bestaat uit het draaien van een Classroom render in het programma Blender. Deze laten we 5000 samples draaien, zodat de totale render minimaal 30 minuten duurt. De temperaturen en kloksnelheid van de processor leggen we vast met behulp van HWInfo.

Wat niet veranderd is dat we de ruimte waarin we testen op een min of meer vaste temperatuur laten komen en de koeler en processor eerst laten warmdraaien voordat we de daadwerkelijk beginnen. Wanneer er afwijkingen zijn in de omgevingstemperatuur; corrigeren we dit middels een delta T berekening. Dit maakt de continuteit van het testen, ongeacht de omgevingstemperatuur toegankelijker het jaar door.

In dit segment zullen we de resultaten bespreken van de temperatuur benchmarks die we met deze koelers hebben uitgevoerd. Hierbij zijn de temperaturen en all-core frequenties de gemiddeldes van de volledige test.

Intel

Laten we wederom beginnen met Intel. Op het Intel-systeem met de Intel Core i9 14900K hebben we de standaard versie van de NH-D15 G2 en de HBC-versie van deze koeler getest. Dit omdat de HBC-versie speciaal voor Intel-processoren is ontwikkeld. Onze eigen Intel Core i9 14900K is ook al enige tijd in gebruik, de review van deze processor is alweer van oktober 2023. Al deze tijd is deze processor zonder washers gebruikt om de druk van de ILM te verminderen en deze zal dus al vervormd zijn door de ILM druk. Een perfecte processor om de HBC-versie van de NH-D15 G2 mee te testen dus.

Hieronder zijn de resultaten van de test op het Intel-systeem te zien. We zijn begonnen met op dit systeem de Noctua NH-D15 chromax.black te hertesten. Daarna hebben we de standaard versie en de HBC-versie van de NH-D15 G2 op de testbench geplaatst. Hierbij hebben we voor alle drie de koelers dezelfde, eveneens nieuwe, koelpasta van Noctua gebruikt; de NT-H2 koelpasta.

In deze resultaten is goed te zien dat de NH-D15 G2 beter presteert dan zijn voorganger, een volle 3,5°C beter zelfs. Hierbij presteert de NH-D15 G2 HBC nog een volle graad beter dan de standaard versie. De optimalisering voor Intel-processoren is hier goed te zien. Bij de Intel-processoren zie je het verschil terug in de temperatuur en daardoor niet heel sterk in de kloksnelheid, deze is voor de beste koeler, de NH-D15 G2 HBC nog geen 50MHz hoger.

AMD

Dan is de AMD processor aan de beurt; de AMD Ryzen 9 7950X. Hierop hebben we eveneens de Noctua NH-D15 Chromax.Black hertest en daarna de standaard versie van de NH-D15 G2 en de LBC-versie hiervan getest. De LBC is natuurlijk speciaal voor de plattere AMD-processoren ontwikkeld.

Hieronder zijn de resultaten van de testen op het AMD-systeem te zien. Ook hier is de nieuwe koelpasta van Noctua gebruikt. We hebben de koelers alleen getest met de standaard mounting en niet met de off-set mounting die de CCD’s nog beter zou moeten koelen. Hiervoor is gekozen om de vergelijking tussen de verschillende koelers overzichtelijk te houden.

Wat meteen opvalt is de gelijke temperatuur bij de verschillende koelers. De AMD Ryzen 9 7950X is een extreem krachtige processor die gemaakt is om heel warm te worden. Onder volle lading van de processor zal deze altijd naar 95°C gaan en vanaf daar de kloksnelheid gaan bijstellen om op deze temperatuur te blijven. De enige koelers die hier iets verandering in kunnen brengen zijn hele krachtige waterkoelers. Een luchtkoeler zoals de NH-D15 en de NH-D15 G2 zullen dit dus nooit bereiken. Wat ze wel kunnen bereiken door beter te koelen is een hogere kloksnelheid van de processor. Dit is dus ook het punt om op te letten met deze tests.

Als we naar de kloksnelheid kijken zien we hier wel degelijk een verschil. Waar de Noctua NH-D15 Chromax.Black een gemiddelde all-core frequentie haalt van 4908MHz komt de processor met de Noctua NH-D15 G2 op 5043MHz uit. De LBC-versie van de NH-D15 G2 telt hier nog 14 punten bij op en komt op 5057MHz uit. Hiermee komt de NH-D15 G2 LBC net geen 150MHz boven de originele NH-D15 uit, dit is dus zeker een flinke prestatie boost. Feit blijft dat een luchtkoeler de AMD Ryzen 9 7950X niet getemd krijgt. In de eindeloze rijen metingen viel het mij wel op dat de LBC-versie van de NH-D15 G2 soms heel even de processor naar 94°C kreeg.

We zijn al weer aangeland bij de conclusie van deze review van de nieuwe Noctua NH-D15 G2 koelers. In deze conclusie bespreken we nogmaals kort de resultaten en onze aanbevelingen voor de verschillende modellen van deze koeler.

De speciale Intel en AMD-modellen van deze koeler; de HBC en de LBC respectievelijk, leveren zeker een boost ten opzichte van de standaard versie van de Noctua NH-D15 G2. Bij AMD is dit verschil relatief gezien wel kleiner.

Het standaard model NH-D15 G2 presteert aanzienlijk beter dan zijn illustere voorganger. We kunnen stellen dat Noctua zichzelf weer heeft overtroffen en een luchtkoeler van wereldklasse heeft neergezet.

Welke koeler je moet nemen is wel een punt om te overwegen, ben je nou een onvermoeibare Intel fanboy of een die hard AMD aanhanger, dan is het een overweging om voor de gespecialiseerde varianten van de NH-D15 G2 te gaan. Deze bieden een voordeel over de standaard versie. Ben je nou niet zo merkvast in processoren, of denk je eraan om over te stappen van systeem, dan is de standaard versie van de NH-D15 G2 een prima keuze voor ieder platform.

Als we kijken naar het prijspunt van deze koelers, dan vinden we de aanschaf zeker de moeite waard. Voor het geld krijg je niet enkel een koeler die topprestaties aflevert, maar een stukje hoogwaardige techniek met een enorme diepgang in engineering. Dit alles zit dan ook nog is in het heerlijk klassiek Noctua jasje waar je wel van moet houden. Wij zijn fan, pun intended!
